KEN BROWN LED32E700KB-S5

Descargas KEN BROWN LED32E700KB-S5: diagramas, manual service, documento de fallas y dumps de memoria

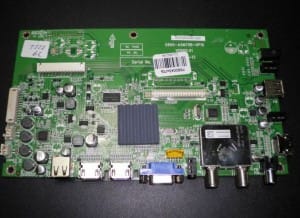

Marca: KEN BROWN Modelo: LED32E700KB-S5 Placa: 5800-A5M70B-0P00 Chasis: 5M70B
KEN BROWN LED32E700KB-S5
Descarga disponible a miembros con suscripcion activa.
DESCARGAS DISPONIBLES A MIEMBROS CON SUSCRIPCION ACTIVA
Diagramas, manuales, fallas y datos de memoria
  • Diagrama de Main Board — 5800-A5M70B-0P10
  • Documento de fallas — 5800-A5M70B-0P10
  • Manual Service — KEN BROWN LED32E700KB-S5 / 5800-A5M70B-0P10
  • Datos de Memoria / DUMP — KEN BROWN LED32E700KB-S5 (flash EN25F32)
  • Datos de Memoria / DUMP — KEN BROWN LED32E700KB-S5 (flash EON25Q32)
  • Archivo de referencia de lectura — KEN BROWN LED32E700KB-S5
Información técnica
Información técnica KEN BROWN LED32E700KB-S5
Datos técnicos y documentación disponible
Info detallada

Info detallada

Ficha
Empresa / Marca
KEN BROWN
LED32E700KB-S5
Modelo
LED32E700KB-S5
Chasis
5M70B
Matriz
SKYWORTH
Control remoto
Sin Info: por el momento
Placas y conectividad
MainBoard + PowerBoard
5800-A5M70B-0P00 · AMP32S-CKD-SW
Driver LED
5800-P32DWM-W000 · 168P-P32DWM-W0
Panel Display
LGD LC320EXJ-SEE1

Documentación técnica

Diagrama — 5800-A5M70B-0P10
5800-A5M70B-0P10
4.72 MiB Descargado 6650 veces Descarga disponible a miembros con suscripcion activa
Documento de fallas — 5800-A5M70B-0P10
5800-A5M70B-0P10_Fallas
2.47 MiB Descargado 6348 veces Descarga disponible a miembros con suscripcion activa
Manual Service — KEN BROWN LED32E700KB-S5 / 5800-A5M70B-0P10
Manual_Service_5800-A5M70B-0P10
Descargas: No especificadas Descarga disponible a miembros con suscripcion activa
Cambiar configuraciones internas del modo servicio sin conocimiento técnico puede provocar daños permanentes en el televisor.
Dump memoria
Datos de Memoria / DUMP — KEN BROWN LED32E700KB-S5
Archivo de memoria flash para regrabación de SPI cuando la placa presenta fallas de arranque o software.
DUMP FLASH SPI LED32E700KB-S5

Archivos de memoria — KEN BROWN LED32E700KB-S5

Dump de memoria flash publicado para esta placa. Descarga disponible a miembros con suscripcion activa.

ARCHIVOS DISPONIBLES
led32e700kb s5 en25f32 udaondo.rar
Tamaño: 2.54 MiB
Descargado 365 veces
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCION ACTIVA

Instrucciones de regrabación — KEN BROWN LED32E700KB-S5

PROCEDIMIENTO
Sin Info: por el momento (no se publicaron pasos de lectura o escritura para este dump).
NOTA TÉCNICA

Nota: En KEN BROWN LED32E700KB-S5, un dump es una imagen de memoria lista para regrabar en el chip cuando el televisor no arranca o queda inestable por corrupción de software.

Dump memoria
Datos de Memoria / DUMP — KEN BROWN LED32E700KB-S5
Lectura de memoria tomada desde un equipo funcionando, publicada como respaldo para esta variante.
DUMP FLASH EON25Q32 LED32E700KB-S5

Archivos de memoria — KEN BROWN LED32E700KB-S5

Respaldo de memoria y archivo adicional de referencia asociados a esta publicación. Descarga disponible a miembros con suscripcion activa.

ARCHIVOS DISPONIBLES
eon25q32.rar
Tamaño: 651.21 KiB
Descargado 160 veces
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCION ACTIVA
leer.rar
Tamaño: 164 Bytes
Descargado 177 veces
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCION ACTIVA

Instrucciones de regrabación — KEN BROWN LED32E700KB-S5

PROCEDIMIENTO
Sin Info: por el momento (solo se indicó que la lectura fue tomada desde un equipo funcionando).
NOTA TÉCNICA

Nota: En KEN BROWN LED32E700KB-S5, este tipo de dump se usa como respaldo para reprogramar la flash cuando el equipo queda con fallas de encendido, bloqueo o software inestable.

Soporte y aportes — KEN BROWN LED32E700KB-S5
Menú Service • Encendido aleatorio • Fuente/PFC • Resistencias SMD • HDMI • Audio
Service Arranque Fuente R SMD HDMI Audio

Menú Service / Modo Servicio — KEN BROWN LED32E700KB-S5

Presionar la tecla Source.
Ingresar la secuencia 3195.
Para salir del modo servicio, presionar POWER.

Nota: El modo servicio permite acceder a ajustes internos; cualquier cambio sin respaldo puede comprometer el funcionamiento del televisor.

Aporte técnico: encendido aleatorio — KEN BROWN LED32E700KB-S5

Se reportó una falla donde el TV a veces encendía y otras no, de forma aleatoria, pero cuando arrancaba funcionaba normal.

Revisar primero las soldaduras del transformador, ya que fue una falla inicial detectada en este equipo.
Si después de resoldar el problema continúa, considerar la reprogramación de la memoria EN25F32.
En el caso aportado, la regrabación de la memoria resolvió la falla de encendido intermitente.

Nota: Cuando el arranque es errático y la placa luego funciona normal, la memoria SPI puede estar degradada o con contenido corrupto.

Valores SMD reportados — Power Board AMP32S-CKD-SW

Se compartieron valores de resistencias SMD para una fuente con resistencias carbonizadas en esta familia.

R28 = 1R50
R29 = 1R50
R30 = 1R50
R31 = 1R00 (la única distinta)
R32 = 1R50

Nota: Este aporte sirve como referencia rápida cuando la fuente llega con resistencias SMD dañadas y sin lectura confiable.

Aporte técnico: fuente externa, PFC y backlight — Chasis 5M70B

Se compartió una experiencia de taller con placa 5M70B y fuente externa de 24V, donde la main funcionó tras regrabar memoria pero quedó sin backlight.

Si la falla involucra el integrado U50, verificar tensiones reales de entrada y comportamiento de la fuente antes de reemplazarlo nuevamente.
Revisar el estado del capacitor principal 100uF / 400V, ya que se reporta como causa frecuente de ruptura por secado.
Controlar también los electrolíticos de VCC de los CI involucrados en la fuente.
Tener presente que, sin los 24V completos, el backlight no enciende aunque la main sí pueda funcionar con menor tensión.
En el aporte se mencionan los IC OB2203 y OB6553 como parte del circuito PFC y se comenta la posibilidad de anular el PFC en pruebas específicas de taller.

Nota: En esta familia, una falla de fuente puede mezclarse con una de software; por eso conviene separar diagnóstico de tensión, PFC y memoria antes de cerrar la reparación.

Aporte: corrosión de pista cerca de HDMI — Chasis 5M70B

Se reportó una falla repetida en varias placas del chasis 5M70B vinculada a corrosión en una pista próxima a la entrada HDMI.

Inspeccionar visualmente la zona cercana al conector HDMI en busca de corrosión o pista abierta.
Verificar presencia de 5V sobre R217 y R218.
Si falta esa tensión, revisar continuidad de la pista y reparar la zona corroída antes de seguir con otras pruebas.

Nota: Según el aporte compartido, esta falla ya permitió reparar varias placas con el mismo síntoma dentro de la plataforma 5M70B.

Aporte técnico: falla de audio en familia 5M70B

En un equipo de la misma familia se reportó audio ausente por parlantes, con auriculares funcionando correctamente.

Confirmar primero que la salida de auriculares entregue audio normal.
Si parlantes y tensiones están correctos pero el problema persiste, revisar el integrado TAS5707.
En el caso compartido, el reemplazo de TAS5707 dejó el equipo funcionando correctamente.

Nota: Aunque el aporte corresponde a otro modelo de la misma familia, puede servir como referencia de diagnóstico cuando el audio por auriculares sí está presente.
