KEN BROWN KB-24-2202-LED

Descargas KEN BROWN KB-24-2202-LED: diagramas, datasheet de panel y dump de memoria

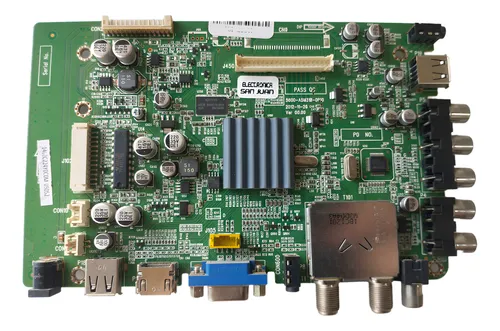

Marca: KEN BROWN Modelo: KB-24-2202-LED Placa: 5800-A5M31B-0P10 Chasis: 5M31B
KEN BROWN KB-24-2202-LED
Descarga disponible para miembros con suscripción activa.
DESCARGA DISPONIBLE PARA MIEMBROS CON SUSCRIPCIÓN ACTIVA
Diagramas, datasheets y datos de memoria
  • Diagrama — 5M31B / 5800-A5M31B-0P00 / 5800-A5M31B-0P10
  • Datasheet — INNOLUX CHIMEI V236BJ1-LE1
  • Datasheet — INNOLUX CHIMEI V236BJ1-LE1 C3
  • Datos de Memoria / PinOut / DUMP — KEN BROWN KB-24-2202-LED
Información técnica
Información técnica KEN BROWN KB-24-2202-LED
Datos técnicos y documentación disponible
Info detallada

Info detallada

Ficha
Empresa / Marca
KEN BROWN
KB-24-2202-LED
Modelo
KB-24-2202-LED
Chasis
5M31B
Matriz
SKYWORTH
Control remoto
LCD-479
Modelo compatible
TONOMAC TO-24-4402-LED · TIMEX TI-24-8802-LED
Placas y conectividad
MainBoard
5800-A5M31B-0P10
Driver LED
5800-P24DTX-W000 · 168P-P24DQX-K4
Driver LED
5800-P24DTX-W010 · 168P-P24DQX-K4
Panel Display
INNOLUX V236BJ1-LE1 · 1366x768 HD 60Hz · LVDS (1 ch, 8-bit) · LVDS-30P1C8B-070B

Documentación técnica

Diagrama — 5M31B / 5800-A5M31B-0P00 / 5800-A5M31B-0P10
5800-A5M31B-0500
458.86 KiB Descargado 904 veces Descarga disponible para miembros con suscripción activa
Datasheet — INNOLUX CHIMEI V236BJ1-LE1
CHIMEI_INNOLUX_V236BJ1-LE1
658.27 KiB Descargado 336 veces Descarga disponible para miembros con suscripción activa
Datasheet — INNOLUX CHIMEI V236BJ1-LE1 C3
CHIMEI_INNOLUX_V236BJ1-LE1_C3
581.92 KiB Descargado 250 veces Descarga disponible para miembros con suscripción activa
Datos de Memoria / PinOut / DUMP — KEN BROWN KB-24-2202-LED
KB-24-2202-LED_EN25Q32
2.57 MiB Descargado 695 veces Descarga disponible para miembros con suscripción activa
Nota: cambiar configuraciones internas sin conocimiento técnico puede provocar daños permanentes.
Información técnica
Información técnica KEN BROWN KB-24-2202-LED
Datos técnicos y documentación disponible
Info detallada

Info detallada

Ficha
Empresa / Marca
KEN BROWN
KB-24-2202-LED
Modelo
KB-24-2202-LED
Chasis
5M31B
Matriz
SKYWORTH
Control remoto
LCD-479
Modelo compatible
TONOMAC TO-24-4402-LED · TIMEX TI-24-8802-LED
Placas y conectividad
MainBoard
5800-A5M31B-0P10
Driver LED
5800-P24DTX-W000 · 168P-P24DQX-K4
Driver LED
5800-P24DTX-W010 · 168P-P24DQX-K4
Panel Display
INNOLUX V236BJ1-LE1 · 1366x768 HD 60Hz · LVDS (1 ch, 8-bit) · LVDS-30P1C8B-070B

Documentación técnica

Diagrama — 5M31B / 5800-A5M31B-0P00 / 5800-A5M31B-0P10
5800-A5M31B-0500
458.86 KiB Descargado 904 veces Descarga disponible para miembros con suscripción activa
Datasheet — INNOLUX CHIMEI V236BJ1-LE1
CHIMEI_INNOLUX_V236BJ1-LE1
658.27 KiB Descargado 336 veces Descarga disponible para miembros con suscripción activa
Datasheet — INNOLUX CHIMEI V236BJ1-LE1 C3
CHIMEI_INNOLUX_V236BJ1-LE1_C3
581.92 KiB Descargado 250 veces Descarga disponible para miembros con suscripción activa
Datos de Memoria / PinOut / DUMP — KEN BROWN KB-24-2202-LED
KB-24-2202-LED_EN25Q32
2.57 MiB Descargado 695 veces Descarga disponible para miembros con suscripción activa
Nota: cambiar configuraciones internas sin conocimiento técnico puede provocar daños permanentes.
Soporte y aportes — KEN BROWN KB-24-2202-LED
Menú Service • Led rojo/verde • U10 • U12 • Aportes técnicos
Service Falla Aporte

Menú Service / Modo Servicio — KEN BROWN KB-24-2202-LED

Presionar Source para iniciar el acceso al menú de servicio.
Ingresar la secuencia 3 - 1 - 9 - 5.
Realizar los ajustes necesarios dentro del modo service.
Para salir del menú, presionar Power.

Nota: La secuencia de ingreso al modo service fue compartida por un usuario como aporte práctico para esta plataforma.

Informe técnico: led rojo pasa a verde y queda en verde — KB-24-2202-LED

Se reportó una falla donde el televisor enciende, el LED rojo cambia a verde y queda fijo en verde sin completar el arranque normal.

Se probó la reprogramación de memoria, pero el síntoma siguió presente.
Como primera sugerencia técnica, se recomendó revisar el funcionamiento del IC U12.
Otro aporte indicó controlar U10, ya que puede presentar soldadura fría o estar suelto.
Se dejó asentado como prueba posible resoldar U10 y luego regrabar el software de la memoria.

Nota: En el material recibido no hay firmware descargable para este modelo; la referencia a regrabar software aparece solo como aporte técnico de usuario.

Aporte técnico adicional — 5M31B

También quedó registrado que el control 479 funcionó correctamente en esta plataforma, incluyendo la función smart.

Como aporte adicional, un usuario comentó que con control remoto infrarrojo para celulares le funcionó solamente un modelo marca BOE.

Nota: Estos datos figuran como experiencia práctica de usuarios sobre la plataforma 5M31B.
