KEN BROWN KB-24-2250-SMART

Descargas KEN BROWN KB-24-2250-SMART: firmware USB, mediciones y dumps de memoria

Marca: KEN BROWN Modelo: KB-24-2250-SMART Placa: 5800-A6M84B-0P00 Chasis: 6M84B
KEN BROWN KB-24-2250-SMART
Descarga disponible para miembros con suscripción activa.
DESCARGA DISPONIBLE PARA MIEMBROS CON SUSCRIPCIÓN ACTIVA
Firmware, documentos técnicos y memorias
  • Firmware — Actualización por USB KEN BROWN KB-24-2250-SMART
  • Mediciones de Voltaje — KEN BROWN KB-24-2250-SMART
  • Datos de Memoria / DUMP — NAND Toshiba TC58NVG1S3HTA00 (KEN BROWN KB-24-2250-SMART)
  • Datos de Memoria / DUMP — UM2 K24C32 (KEN BROWN KB-24-2250-SMART)
Información técnica
Información técnica KEN BROWN KB-24-2250-SMART
Datos técnicos y documentación disponible
Info detallada

Info detallada

Ficha
Empresa / Marca
KEN BROWN
KB-24-2250-SMART
Modelo
KB-24-2250-SMART
Chasis
6M84B
Matriz
SKYWORTH
Control remoto
Sin Info: por el momento
Modelo compatible
TONOMAC TO-24-4451-SMART
Placas y conectividad

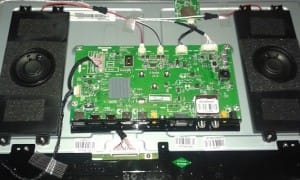

MainBoard
5800-A6M84B-0P00
Panel Display
INNOLUX M236HJJ-P02 CELL
MainBoard
SKYWORTH · 5800-A6M84B-0P00

Documentación técnica

Datos de Memoria — NAND Toshiba TC58NVG1S3HTA00
main 5800-A6M84B · panel SK24M
112.4 MiB Descargado 128 veces Descarga disponible para miembros con suscripción activa
Datos de Memoria — UM2 K24C32
main 5800-A6M84B · panel SK24M
1.49 KiB Descargado 127 veces Descarga disponible para miembros con suscripción activa
Mediciones de Voltaje — KEN BROWN KB-24-2250-SMART
Información Técnica
12.97 KiB Descargado 562 veces Descarga disponible para miembros con suscripción activa
Nota: cambiar configuraciones internas sin conocimiento técnico puede provocar daños permanentes.

Firmware por USB — 6M84B / KEN BROWN KB-24-2250-SMART

Firmware por USB

KEN BROWN KB-24-2250-SMART — Actualización de Firmware por USB

Actualización normal con pendrive
Instrucciones

Procedimiento de actualización con pendrive

  • Descargar el archivo de firmware para KEN BROWN KB-24-2250-SMART.
  • Descomprimir el paquete con WinRAR o WinZIP.
  • Verificar que, al extraerlo, quede disponible el archivo MstarUpgrade.bin.
  • Formatear el pendrive en sistema de archivos FAT32.
  • Copiar MstarUpgrade.bin al pendrive ya formateado.
  • Desenchufar el televisor de la red eléctrica.
  • Conectar el pendrive al puerto USB del TV.
  • Mantener presionado el botón MENU y volver a enchufar el equipo.
  • Esperar entre 5 y 8 segundos hasta que encienda y complete la actualización.

Este procedimiento corresponde a una actualización por USB. Conviene dejar que el proceso termine por completo antes de retirar la alimentación o el pendrive.

  • KEN_BROWN_KB-24-2250-SMART_MstarUpgrade.zip (109.7 MiB) (Descargado 506 veces)
    DESCARGA DISPONIBLE PARA MIEMBROS CON SUSCRIPCIÓN ACTIVA
Dump memoria
Datos de Memoria / DUMP — KEN BROWN KB-24-2250-SMART
Archivos de memoria leídos de un equipo en funcionamiento para regrabación y recuperación de la placa 5800-A6M84B.
DUMP NAND MEMORIA KB-24-2250-SMART

Archivos de memoria — KEN BROWN KB-24-2250-SMART

Descargas disponibles para trabajar sobre memorias de la mainboard 5800-A6M84B. El acceso está disponible para miembros con suscripción activa.

ARCHIVOS DISPONIBLES
Datos de Memoria — NAND Toshiba TC58NVG1S3HTA00
Main: 5800-A6M84B · Panel: SK24M
Tamaño: 112.4 MiB
Descargado 128 veces
Observación: lectura realizada con RT809H; la verificación se reportó inconsistente y debe probarse.
DESCARGA DISPONIBLE PARA MIEMBROS CON SUSCRIPCIÓN ACTIVA
Datos de Memoria — UM2 K24C32
Main: 5800-A6M84B · Panel: SK24M
Tamaño: 1.49 KiB
Descargado 127 veces
DESCARGA DISPONIBLE PARA MIEMBROS CON SUSCRIPCIÓN ACTIVA

Instrucciones de regrabación — KEN BROWN KB-24-2250-SMART

PROCEDIMIENTO
Sin Info: por el momento (no se publicaron pasos de lectura o escritura para estas memorias).
NOTA TÉCNICA

Nota: En KEN BROWN KB-24-2250-SMART, el dump se usa como imagen de rescate porque trae los datos que la placa necesita para iniciar. Sirve para recuperar equipos con fallas de arranque o software corrupto, escribiendo directo sobre la memoria con programador.

Soporte y aportes — KEN BROWN KB-24-2250-SMART
Menú Service • Please Wait • COR4 • Backlight • Q0B1 • UOP7
Service Please Wait Arranque Backlight Q0B1 UOP7

Menú Service / Modo Servicio — KEN BROWN KB-24-2250-SMART

Con el televisor en modo CATV, presionar Source.
Ingresar la secuencia 3 - 1 - 9 - 5.
En otra variante publicada, el acceso fue reportado como SOURCE - CATV - 3 - 1 - 9 - 5.
También quedó asentado el dato adicional INPUT 2580 como referencia de servicio.

Nota: El método de ingreso al modo service fue aportado por usuarios de la misma plataforma 6M84B.

Informe técnico: enciende, muestra “Please Wait” y se apaga

Se reportó una falla recurrente donde el televisor muestra el mensaje “Please Wait” durante la inicialización y luego se apaga.

La nota técnica indica que esta falla no estaría asociada a fuente ni a firmware.
En varios casos documentados, el componente señalado como causante fue el capacitor COR4.
La verificación publicada se realizó mediante calor localizado.
El reemplazo por un capacitor de 10 µF fue informado como solución definitiva del problema.

Nota: Este caso quedó documentado como falla de inicialización vinculada a componentes pasivos de la mainboard.

Informe técnico: led rojo pasa a verde y queda en verde

Se registró una falla donde el LED de standby cambia de rojo a verde y queda fijo en verde sin completar el arranque.

En el caso publicado, se reprogramó la memoria y el síntoma se mantuvo.
Se sugirió revisar el micro y evaluar si correspondía un reflow.
Otro aporte indicó controlar U10, ya que puede presentar soldadura fría o haberse soltado.
También quedó asentado como referencia revisar U10 y volver a grabar el software de memoria.

Nota: Este comportamiento fue reportado como falla intermitente de arranque sobre la plataforma 6M84B.

Backlight: sin encendido de tiras — MP3398A

Se reportó una falla donde el backlight no enciende, aunque la tira LED completa respondió correctamente al probarla con tester.

La tensión de alimentación del backlight cayó a 12V.
En el integrado de control se observó que el pin VCC pasó de 6V a 0V.
El circuito integrado mencionado para esta etapa fue el MP3398A.

Nota: El aporte deja asentado un caso donde la tira LED estaba funcional, pero la etapa de control de backlight quedaba sin la tensión esperada.

Aporte técnico: identificación de Q0B1 — 6M84B

Se consultó por la identificación del componente Q0B1, indicado como un MOSFET dañado en esta placa.

La respuesta técnica publicada fue que el transistor en posición Q0B1 corresponde al AP9997GH.

Nota: Este dato quedó asentado como identificación útil para reparación sobre la plataforma 6M84B.

Aporte técnico: componente UOP7 — 6M84B

Se reportó un componente dañado en posición UOP7, de 6 pines, donde apenas se alcanzaba a leer la marca AD.

Más adelante, otro usuario informó que en su placa el marcado visible era ADJE.

También se dejó como referencia que había información complementaria en otro tema del foro para continuar la identificación del componente.

Nota: En el contenido recibido no quedó publicado un reemplazo confirmado para UOP7, pero sí referencias reales de marcado y encapsulado.
