KEN BROWN KB-32-2213-LED

Descargas KEN BROWN KB-32-2213-LED: diagrama, manual service, documento de fallas y dump de memoria

Marca: KEN BROWN Modelo: KB-32-2213-LED Placa: 5800-A5M70B-0P00 Chasis: 5M70B
KEN BROWN KB-32-2213-LED
Descarga disponible a miembros con suscripcion activa.
DESCARGAS DISPONIBLES A MIEMBROS CON SUSCRIPCION ACTIVA
Diagrama, manuales, fallas y datos de memoria
  • Diagrama de Main Board — 5800-A5M70B-0P10
  • Documento de fallas — 5800-A5M70B-0P10
  • Manual Service — KEN BROWN KB-32-2213-LED / 5800-A5M70B-0P10
  • Datos de Memoria / DUMP — KEN BROWN KB-32-2213-LED (U103 EN25Q32B / Q32B-104HIP)
Información técnica
Información técnica KEN BROWN KB-32-2213-LED
Datos técnicos y documentación disponible
Info detallada

Info detallada

Ficha
Empresa / Marca
KEN BROWN
KB-32-2213-LED
Modelo
KB-32-2213-LED
Chasis
5M70B
Matriz
SKYWORTH
Control remoto
Sin Info: por el momento
Modelo compatible
TONOMAC TO-32-4413-LED · ADMIRAL AD-32-3313-LED · TIMEX TI-32-8813-LED
Placas y conectividad

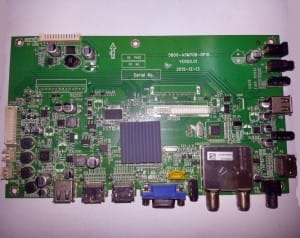

MainBoard
5800-A5M70B-0P00
Panel Display
INNOLUX V320BJ6-LE1

Documentación técnica

Manual Service — KEN BROWN KB-32-2213-LED / 5800-A5M70B-0P10
Manual_Service_5800-A5M70B-0P10
Descargas: No especificadas Descarga disponible a miembros con suscripcion activa
Documento de fallas — 5800-A5M70B-0P10
5800-A5M70B-0P10_Fallas
Descargas: No especificadas Descarga disponible a miembros con suscripcion activa
Diagrama — 5800-A5M70B-0P10
5800-A5M70B-0P10
4.72 MiB Descargado 6650 veces Descarga disponible a miembros con suscripcion activa
Cambiar configuraciones internas sin conocimiento técnico puede provocar daños permanentes en el televisor.
Dump memoria
Datos de Memoria / DUMP — KEN BROWN KB-32-2213-LED
Archivo de memoria flash para U103 EN25Q32B / Q32B-104HIP, usado en reprogramación directa con programador.
DUMP FLASH U103 KB-32-2213-LED

Archivos de memoria — KEN BROWN KB-32-2213-LED

Descarga disponible a miembros con suscripcion activa para reprogramación de la memoria flash de esta placa.

ARCHIVOS DISPONIBLES
KB-32-2213-LED_EN25Q32B.zip
Tamaño: 2.55 MiB
Descargado 1083 veces
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCION ACTIVA

Instrucciones de regrabación — KEN BROWN KB-32-2213-LED

PROCEDIMIENTO
Este archivo no se carga por USB; corresponde a datos de memoria para grabación directa sobre la flash del TV.
La reprogramación debe realizarse directamente en la memoria U103, identificada como EN25Q32B / Q32B-104HIP.
Para grabar esta memoria flash es necesario utilizar un programador.
NOTA TÉCNICA

Nota: En KEN BROWN KB-32-2213-LED, un dump sirve para reprogramar la memoria flash cuando el equipo queda en standby, no arranca o presenta corrupción de software. No es una actualización normal por USB.

Soporte y aportes — KEN BROWN KB-32-2213-LED
Menú Service • Standby • Memoria flash • ATP360A13 • Fuente externa • Aportes
Service Standby Memoria Backlight Fuente

Menú Service / Modo Servicio — KEN BROWN KB-32-2213-LED

Presionar la tecla Source.
Ingresar la secuencia 3195.
Para salir del modo servicio, presionar POWER.

Nota: Este acceso permite revisar ajustes internos del televisor. No conviene modificar parámetros sin respaldo previo.

Informe técnico: TV en standby / no enciende — KEN BROWN KB-32-2213-LED

En este modelo se reportaron casos de LED rojo fijo, standby permanente o equipo que no termina de arrancar.

Revisar primero la memoria flash, ya que en esta main se reporta como una de las fallas más frecuentes.
Controlar también el integrado U15 = ME4953, porque conmuta las líneas de 12V y 5V y suele fallar en esta plataforma.
Si el archivo de memoria parece correcto pero el TV sigue sin arrancar, comparar tensiones reales con el documento de fallas y verificar si la línea de standby está cambiando de estado como corresponde.
En un caso reportado, el problema final no estaba en reguladores ni en U15 sino en la memoria incompatible que se había instalado.

Nota: En esta familia, memoria flash y U15 aparecen como fallas recurrentes cuando el televisor queda en rojo o no sale de standby.

Aporte técnico: compatibilidad de memoria flash — KB-32-2213-LED

Se confirmó en taller que no todas las memorias Winbond de 32Mbit funcionan igual en esta placa.

La memoria original reportada fue Winbond 25Q32FVSIG.
Se probó reemplazarla por 25Q32BVSIG, pero en el caso publicado el TV no respondió correctamente.
Al volver a usar la versión 25Q32FVSIG, el televisor quedó funcionando.
Recomendación práctica del aporte: usar siempre Winbond 25Q32FVSIG cuando se reemplace la memoria de este modelo.

Nota: La diferencia entre letra F y B resultó determinante en una reparación real, aun con archivo correctamente grabado.

Backlight: anular protección de ATP360A13 — KEN BROWN KB-32-2213-LED

Se compartió un aporte específico para esta serie cuando los LEDs están bien pero la protección del driver sigue actuando.

Verificar primero que las tiras LED estén en buen estado y que el inverter todavía sea recuperable.
Ubicar la resistencia R27 siguiendo la pata 8 del integrado ATP360A13.
Realizar el jumper en R27 tal como fue indicado en el aporte técnico.

Nota: Este procedimiento fue compartido como solución práctica de taller para la protección del ATP360A13 cuando los LEDs no presentan falla visible.

Aporte técnico: fuente externa y chasis 5M70B

El chasis 5M70B trae aportes de taller sobre fuente externa, PFC, backlight y compatibilidad de alimentación.

En las mediciones publicadas para 5800-A5M70B-0P10, la main trabaja con fuente externa de 24V.
Como referencia práctica, se indicó que una fuente de 24V / 4A funciona bien, y también se mencionó uso de fuente de PC 24V / 5A.
En problemas de PFC se nombran los CI OB2203 y OB6553, además del capacitor principal 100uF / 400V como causa frecuente de ruptura.
Si falta la tensión completa de 24V, el backlight no va a encender aunque el resto de la placa pueda seguir funcionando.
En otra falla repetida del mismo chasis, se reportó corrosión de pista cerca del HDMI, dejando sin 5V a R217 y R218.

Nota: Estos aportes corresponden al chasis 5M70B y sirven como referencia de diagnóstico cuando hay fallas mezcladas de alimentación, PFC o backlight.
