KEN BROWN KB-32-2214-LED

Descargas KEN BROWN KB-32-2214-LED: diagramas, manual service y dump de memoria

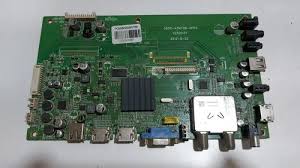

Marca: KEN BROWN Modelo: KB-32-2214-LED Placa: 5800-A5M70B-0P00 Chasis: 5M70B
KEN BROWN KB-32-2214-LED
Descarga disponible para miembros con suscripción activa.
DESCARGA DISPONIBLE PARA MIEMBROS CON SUSCRIPCIÓN ACTIVA
Diagramas, manuales y memorias
  • Diagrama — 5800-A5M70B-0P10
  • Informe de fallas — 5800-A5M70B-0P10
  • Manual Service — 5800-A5M70B-0P10
  • Datos de Memoria / DUMP — KEN BROWN KB-32-2214-LED
Información técnica
Información técnica KEN BROWN KB-32-2214-LED
Datos técnicos y documentación disponible
Info detallada

Info detallada

Ficha
Empresa / Marca
KEN BROWN
KB-32-2214-LED
Modelo
KB-32-2214-LED
Chasis
5M70B
Matriz
SKYWORTH
Control remoto
Sin Info: por el momento
Modelo compatible
KEN BROWN KB-32-2214-LED · TONOMAC TO-32-4414-LED
Placas y conectividad
MainBoard
5800-A5M70B-0P00
Panel Display
LG DISPLAY LC320EUN-SEM1
MainBoard
SKYWORTH · 5800-A5M70B-0P00 / 5800-A5M70B-0P10
PowerBoard / Fuente externa
Fuente externa

Documentación técnica

Manual Service — 5800-A5M70B-0P10
Manual_Service_5800-A5M70B-0P10
Descargas: No especificadas Descarga disponible para miembros con suscripción activa
Diagrama — 5800-A5M70B-0P10
5800-A5M70B-0P10
4.72 MiB Descargado 6650 veces Descarga disponible para miembros con suscripción activa
Informe de fallas — 5800-A5M70B-0P10
5800-A5M70B-0P10_Fallas
2.47 MiB Descargado 6348 veces Descarga disponible para miembros con suscripción activa
Datos de Memoria / DUMP — KEN BROWN KB-32-2214-LED
kb-32-2214-led
2.53 MiB Descargado 405 veces Descarga disponible para miembros con suscripción activa
Nota: cambiar configuraciones internas sin conocimiento técnico puede provocar daños permanentes.
Dump memoria
Datos de Memoria / DUMP — KEN BROWN KB-32-2214-LED
Archivo de memoria SPI para regrabación en la placa 5800-A5M70B con memoria U103 EN25Q32B.
DUMP EN25Q32B MEMORIA KB-32-2214-LED

Archivos de memoria — KEN BROWN KB-32-2214-LED

Descarga disponible para reprogramar la memoria U103 de esta plataforma con chasis 5M70B.

ARCHIVOS DISPONIBLES
Datos de Memoria / DUMP — KEN BROWN KB-32-2214-LED
Memoria: U103 = EN25Q32B / Q32B-104HIP
Tamaño: 2.53 MiB
Descargado 405 veces
DESCARGA DISPONIBLE PARA MIEMBROS CON SUSCRIPCIÓN ACTIVA

Instrucciones de regrabación — KEN BROWN KB-32-2214-LED

PROCEDIMIENTO
Sin Info: por el momento (no se publicaron pasos de lectura o escritura para este DUMP).
NOTA TÉCNICA

Nota: En KEN BROWN KB-32-2214-LED, un dump es una imagen de memoria que se usa para regrabar el chip cuando el contenido interno está dañado. Sirve para recuperar equipos con fallas de software o arranque, siempre que la avería no sea física.

Soporte y aportes — KEN BROWN KB-32-2214-LED
Menú Service • Mediciones • Fuente externa • HDMI • Aportes técnicos
Service Mediciones Fuente HDMI

Menú Service / Modo Servicio — KEN BROWN KB-32-2214-LED

Presionar la tecla Source.
Ingresar la secuencia 3 - 1 - 9 - 5.
Para salir del menú, presionar Power.

Nota: El acceso al menú service fue publicado directamente para este modelo y puede servir para diagnóstico y revisión de parámetros internos.

Mediciones eléctricas — 5800-A5M70B-0P10

Se publicaron mediciones tomadas sobre una main board 5800-A5M70B-0P10 con fuente externa de 24V.

CA3: 12.2V (12.2V Stby)
CA5: 23.5V (23.5V Stby)
U6: 2.50V · U8: 1.50V
U9: 3.30V · U10: 3.30V (3.30V Stby)
U18: 3.34V · U19: 1.20V

Nota: Estas tensiones quedaron asentadas como referencia útil para diagnóstico de una placa funcionando correctamente.

Informe técnico: fuente externa / PFC / backlight — 5M70B

Se registraron aportes reales sobre fallas en la fuente externa y en la etapa de PFC de esta plataforma.

Un técnico reportó ruptura repetida del U50 al superar los 20V en la fuente externa.
Se indicó que el PFC actúa según el consumo, y se mencionaron los integrados OB2203 y OB6553.
Otro aporte indicó como causa frecuente el capacitor principal 100uF / 400V seco, además de electrolíticos de VCC de los CI.
También se aclaró que, si la fuente no entrega 24V completos, puede haber imagen sin backlight.
En otro caso práctico, regrabar la memoria hizo funcionar la TV, pero quedó sin luminancia hasta revisar la tensión de fuente.

Nota: La plataforma 5M70B con fuente externa concentra varias fallas en la etapa de alimentación. Conviene revisar PFC, tensión real de entrada y estado de capacitores antes de descartar la placa.

Aporte técnico: pérdida de 5V en HDMI — 5M70B

Se compartió una falla repetida en varias placas 5M70B donde se pierde la alimentación de 5V en la zona de HDMI.

La avería se produce por corrosión de pista cerca de la entrada HDMI.
Según el aporte, esa pista dañada deja sin 5V a R217 y R218.

Nota: El aporte fue reportado como solución efectiva en varias placas con el mismo problema de HDMI.
