KEN BROWN KB-39-2222-LED

Descargas KEN BROWN KB-39-2222-LED: diagramas, manuales, panel, fallas y dump de memoria

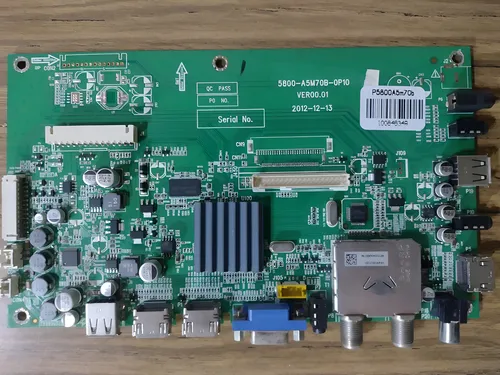

Marca: KEN BROWN Modelo: KB-39-2222-LED Placa: 5800-A5M70B-0P00 Chasis: 5M70B
KEN BROWN KB-39-2222-LED
Descarga disponible a miembros con suscripcion activa.
DESCARGAS DISPONIBLES A MIEMBROS CON SUSCRIPCION ACTIVA
Diagramas, manuales, panel y memoria
  • Diagrama de Main Board — 5800-A5M70B-0P10
  • Documento de fallas — 5800-A5M70B-0P10
  • Datasheet — Panel INNOLUX V390HJ1-LE1
  • Diagrama — Fuente AMP120SW (Tonomac y Ken Brown)
  • Manual Service — KEN BROWN KB-39-2222-LED / 5800-A5M70B-0P10
  • Manual Service — Fuente AMP120SW / Power Supply LD7577
  • Datos de Memoria / DUMP — KEN BROWN KB-39-2222-LED (U103 EN25Q32A)
  • Aporte técnico — Falla resuelta KEN BROWN KB-39-2222-LED
Información técnica
Información técnica KEN BROWN KB-39-2222-LED
Datos técnicos y documentación disponible
Info detallada

Info detallada

Ficha
Empresa / Marca
KEN BROWN
KB-39-2222-LED
Modelo
KB-39-2222-LED
Chasis
5M70B
Matriz
SKYWORTH
Control remoto
Sin Info: por el momento
Modelo compatible
KEN BROWN KB-39-2221-LED · TONOMAC TO-39-4421-LED · TONOMAC TO-39-4422-LED
Placas y conectividad
MainBoard + PowerBoard
5800-A5M70B-0P00 · AMP120SW
Panel Display
INNOLUX V390HJ1-LE1 · 1920x1080 FHD · 60HZ · LVDS (2 ch, 8-bit)

Documentación técnica

Manual Service — KEN BROWN KB-39-2222-LED / 5800-A5M70B-0P10
Manual_Service_5800-A5M70B-0P10
Descargas: No especificadas Descarga disponible a miembros con suscripcion activa
Documento de fallas — 5800-A5M70B-0P10
5800-A5M70B-0P10_Fallas
2.47 MiB Descargado 6348 veces Descarga disponible a miembros con suscripcion activa
Diagrama — 5800-A5M70B-0P10
5800-A5M70B-0P10
4.72 MiB Descargado 6650 veces Descarga disponible a miembros con suscripcion activa
Datasheet — Panel INNOLUX V390HJ1-LE1
INNOLUX_V390HJ1-LE1
1.45 MiB Descargado 345 veces Descarga disponible a miembros con suscripcion activa
Manual Service — Fuente AMP120SW / Power Supply LD7577
Manual_Servicio_Fuente_Power_Supply_LD7577
301.09 KiB Descargado 149 veces Descarga disponible a miembros con suscripcion activa
Diagrama — Fuente AMP120SW (Tonomac y Ken Brown)
Diagrama_Fuente_AMP120SW_Schematic
281.68 KiB Descargado 198 veces Descarga disponible a miembros con suscripcion activa
Aporte técnico — Falla resuelta KB-39-2222-LED
falla_resuelta_kb392222led
729 Bytes Descargado 790 veces Descarga disponible a miembros con suscripcion activa
Cambiar configuraciones internas sin conocimiento técnico puede provocar daños permanentes en el televisor.
Dump memoria
Datos de Memoria / DUMP — KEN BROWN KB-39-2222-LED
Archivo de memoria SPI Flash para U103 EN25Q32A, configurado para display INNOLUX V390HJ1-LE1.
DUMP FLASH EN25Q32A V390HJ1-LE1

Archivos de memoria — KEN BROWN KB-39-2222-LED

Descarga disponible a miembros con suscripcion activa para reprogramación de memoria SPI en esta plataforma 5M70B.

ARCHIVOS DISPONIBLES
Imagen de memoria SPI Flash — KB-39-2222-LED (U103 EN25Q32A)
Archivo: KB-39-2222-LED_EN25Q32A.zip
Display: INNOLUX V390HJ1-LE1
Tamaño: 2.57 MiB
Descargado 1398 veces
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCION ACTIVA

Instrucciones de regrabación — KEN BROWN KB-39-2222-LED

PROCEDIMIENTO
Desoldar la memoria de la placa antes de intentar cargar los datos.
Grabar la memoria usando un programador compatible, por ejemplo RT809F, EZP2011 o EZP2013.
Si el programador no detecta correctamente la flash, revisar la posición del adaptador y la orientación de la memoria dentro del zócalo.
Reinstalar la memoria ya programada y probar el arranque del televisor.
NOTA TÉCNICA

Nota: En KEN BROWN KB-39-2222-LED, el dump sirve como “imagen de rescate” para restaurar la memoria SPI cuando el equipo queda en please wait, reinicia o no arranca. No es una actualización normal por USB.

Soporte y aportes — KEN BROWN KB-39-2222-LED
Menú Service • Memoria SPI • Inverter • Fuente • ADC • HDMI
Service Memoria Backlight Fuente ADC HDMI

Menú Service / Modo Fábrica — KEN BROWN KB-39-2222-LED

Cambiar la configuración del menú de servicio sin entender su funcionamiento puede causar daños permanentes en el televisor.

Encender el TV.
Seleccionar el modo CATV.
Presionar SOURCE.
Ingresar la secuencia 3 1 9 5.
Acceder a Factory/Service OSD Menus.
Para salir, pulsar power off.

Nota: También se confirmó la forma abreviada de acceso como SOURCE 3195.

Informe técnico: please wait, reinicio y memoria SPI — KB-39-2222-LED

En este modelo se reportaron casos de please wait, reinicio en ciclo, pantalla iluminada sin video y necesidad de regrabar la memoria SPI.

Si el equipo queda en please wait o reinicia, tomar como primera referencia los datos de memoria publicados para este modelo.
Desoldar la memoria SPI de la placa y grabarla con un programador compatible, por ejemplo RT809F, EZP2011 o EZP2013.
Si el programador informa errores o no detecta bien la memoria, revisar adaptador y orientación antes de reemplazar componentes innecesariamente.
En este hilo se aclaró además que no hay firmware USB para este modelo; solo están publicados los datos de memoria.

Nota: Cuando el TV se queda en please wait o con pantalla negra iluminada, la memoria SPI es una de las primeras sospechas reales en esta plataforma.

Backlight: bajar corriente / modificación de inverter — KB-39-2222-LED

Se compartió una modificación práctica para reducir exigencia sobre las tiras LED y mejorar resultados cuando ya hubo fallas de backlight.

Retirar la resistencia R103.
Retirar la resistencia R203.
Cerrar el circuito haciendo puente en J100.
Cerrar también el circuito en J200.

Nota: Esta modificación fue validada por usuarios con buenos resultados para trabajar con menor exigencia en la etapa de LEDs.

Aporte técnico: fuente AMP120SW / LD7577 — KB-39-2222-LED

En este modelo se publicaron valores concretos y referencias de reparación para la fuente AMP120SW.

Si necesitás identificar UF1, el valor publicado es LD7577JAG.
Las resistencias RF34 y RF35 son de 3.3 ohm cada una.
En un caso con +12V fluctuando entre 8V y 10V, se reportaron abiertas RF42 y RF39, ambas de 10 ohm.
También se publicó el Manual Service de fuente LD7577 y el Diagrama de la fuente AMP120SW como apoyo de taller.

Nota: Cuando la fuente presenta clic del transformador, led rojo fijo o tensiones inestables, estos datos son una referencia directa para el diagnóstico.

Informe técnico: ADC / sin sintonía de canales — KB-39-2222-LED

Se reportó una falla de ADC que impedía sintonizar canales en este modelo.

Si aparece error de ADC o no sintoniza canales, probar como primera medida la regrabación de la memoria SPI.

Nota: En el hilo, la recomendación concreta para esta falla fue volver a grabar la memoria SPI.

Aporte: corrosión de pista cerca de HDMI — Chasis 5M70B

En la familia 5M70B se publicó una falla repetida asociada a corrosión en la zona de HDMI.

Inspeccionar la pista cercana a la entrada HDMI en busca de corrosión o corte.
Verificar presencia de 5V en R217 y R218.
Si la tensión no está presente, reparar continuidad antes de seguir con otras pruebas de video o audio por HDMI.

Nota: Este aporte del chasis 5M70B ya permitió reparar varias placas con falla relacionada a HDMI y ausencia de 5V en R217/R218.
