KEN BROWN KB-49-2280-SMART

Descargas KEN BROWN KB-49-2280-SMART: diagramas, manual service y dump NAND para chasis 6M82B

Marca: KEN BROWN Modelo: KB-49-2280-SMART Placa: 5800-A6M820-0P10 Chasis: 6M82B
KEN BROWN KB-49-2280-SMART
Descarga disponible para miembros con suscripción activa.
DESCARGAS DISPONIBLES PARA MIEMBROS CON SUSCRIPCIÓN ACTIVA
Diagramas, manuales y datos de memoria
  • Diagrama de PowerBoard — MP118FL-T-SW-CKD

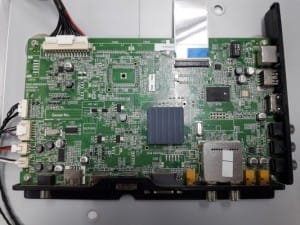

  • Diagrama de MainBoard — 5800-A6M820-0P10
  • Manual Service — KEN BROWN KB-49-2280-SMART
  • Manual Service — 6M82B
  • Datos de Memoria / DUMP — KEN BROWN KB-49-2280-SMART (U18 TC58NVG1S3HTA00 NAND)
Información técnica
Información técnica KEN BROWN KB-49-2280-SMART
Datos técnicos y documentación disponible
Info detallada

Info detallada

Ficha
Empresa / Marca
KEN BROWN
KB-49-2280-SMART
Modelo
KB-49-2280-SMART
Chasis
6M82B
Matriz
SKYWORTH
Control remoto
Sin Info: por el momento
Modelo compatible
TONOMACTO-49-4481-SMART
Placas y conectividad
MainBoard
5800-A6M820-0P10
PowerBoard
MP118FL-T-SW-CKD
Panel Display
SKYWORTH SEL490FY (LD0-201) · LC490DUJ-SGE3 · T-CON LG 6870C-0481A

Documentación técnica

Manual Service — KEN BROWN KB-49-2280-SMART
Manual_Service_KB-49-2280-SMART
Descargas: No especificadas Descarga disponible para miembros con suscripción activa
Diagrama — PowerBoard MP118FL-T-SW-CKD
Diagrama_MP118FL-T-SW-CKD
763.11 KiB Descargado 239 veces Descarga disponible para miembros con suscripción activa
Diagrama — MainBoard 5800-A6M820-0P10
5800-A6M820-0P10
763.3 KiB Descargado 479 veces Descarga disponible para miembros con suscripción activa
Manual Service — 6M82B
Manual_Service_6M82B
12.39 MiB Descargado 640 veces Descarga disponible para miembros con suscripción activa
Nota: en documentación técnica solo se muestran los archivos realmente detectados como disponibles para descargar.
Dump memoria
Datos de Memoria / DUMP — KEN BROWN KB-49-2280-SMART
Archivo NAND usado como recuperación para falla de arranque con mensaje please wait.
DUMP NAND U18 6M82B

Archivos de memoria — KEN BROWN KB-49-2280-SMART

Descarga disponible para miembros con suscripción activa.

ARCHIVOS DISPONIBLES
Imagen NAND — KEN BROWN KB-49-2280-SMART (U18 TC58NVG1S3HTA00)
Archivo: led Ken bronw KB49-2280 Smart U18 TC58NVG1S3HTA00.zip
Tamaño: 117.36 MiB
Descargado 284 veces
Descarga disponible para miembros con suscripción activa

Instrucciones de regrabación — KEN BROWN KB-49-2280-SMART

PROCEDIMIENTO
Caso publicado: en un equipo que quedaba en please wait, se regrabó la NAND con una copia tomada de otro televisor funcionando.
El aporte indica uso de programador TNM5000 para grabar la memoria y resolver la falla.
La referencia técnica publicada corresponde a Main 5800-A6M820-0P20 con display SEL490FY.
NOTA TÉCNICA

Nota: En KEN BROWN KB-49-2280-SMART, el dump sirve cuando el software interno está tan dañado que no logra iniciar correctamente. Se escribe con programador directamente en la memoria y se usa como rescate para recuperar el arranque del equipo.

Soporte y aportes — KEN BROWN KB-49-2280-SMART
Menú Service • Compatibilidad de mainboard • Fuente MP118FL-T-SW-CKD • Aportes técnicos
Service Main Fuente

Menú Service — KEN BROWN KB-49-2280-SMART

Aunque en la ficha principal figura como pendiente, en los aportes se publicó un acceso funcional al modo de servicio para este modelo.

Encender el televisor y dejarlo en modo CATV.
Presionar la secuencia SOURCE → 3 → 1 → 9 → 5.

Nota: Este acceso fue compartido por usuarios del foro como referencia práctica para el chasis 6M82B.

Aporte: Compatibilidad entre mainboards 0P10 y 0P20 — 6M82B

Se publicó un caso real donde una main 0P10 se hizo funcionar en reemplazo de una 0P20, y también se indicó que la compatibilidad puede darse en sentido inverso.

La diferencia reportada entre revisiones está vinculada a un fuse.
Según el aporte, una variante trabaja con standby y la otra lo hace con 12V directos.
La recomendación práctica fue dejar el fuse configurado tal como estaba en la placa original del televisor.

Nota: Este contenido corresponde a un aporte de campo compartido por la comunidad, útil cuando se reemplaza una revisión de mainboard por otra de la misma familia.

Aporte técnico sobre fuente MP118FL-T-SW-CKD

En los aportes se agregaron referencias de componentes para esta fuente, ya que el circuito no estaba disponible en ese momento.

Se reportaron como referencias el MOSFET de fuente 5N50, el MOSFET de PFC 18A50 y el driver TEA1716T.
En una reparación se encontraron dañados Q14, Q5 e IC3 del secundario.
Ese mismo caso describió pruebas con inyección de 12V y 24V, además de un problema en pata 12, sobretemperatura en R73 y retroalimentación en pata 6 en corto.

Nota: Son datos de diagnóstico compartidos por usuarios del foro y sirven como referencia técnica cuando la fuente MP118FL-T-SW-CKD no dispone de información completa.
