KEN BROWN KB-55-2290-SMART

Descargas KEN BROWN KB-55-2290-SMART: diagramas y manual service para reparación, standby y compatibilidad de mainboard

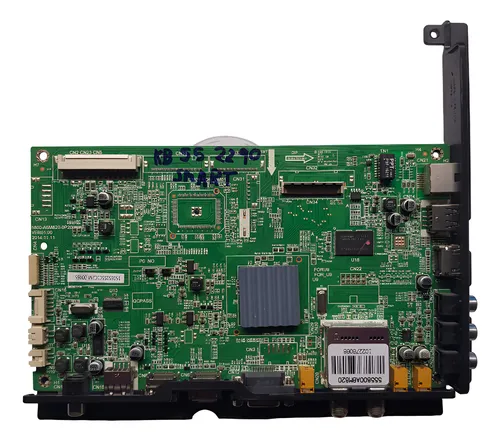

Marca: KEN BROWN Modelo: KB-55-2290-SMART Placa: 5800-A6M820-0P20 Chasis: 6M82B
KEN BROWN KB-55-2290-SMART
Descarga disponible a miembros con suscripción activa.
DESCARGAS DISPONIBLES PARA MIEMBROS CON SUSCRIPCIÓN ACTIVA
Diagramas y manuales para esta plataforma
  • Diagrama — 5800-A6M820-0P10
  • Manual Service — KEN BROWN KB-55-2290-SMART
  • Manual Service — 6M82B
Información técnica
Información técnica KEN BROWN KB-55-2290-SMART
Datos técnicos y documentación detectada
Info detallada

Info detallada

Ficha
Empresa / Marca
KEN BROWN
KB-55-2290-SMART
Modelo
KB-55-2290-SMART
Chasis
6M82B
Matriz
SKYWORTH
Control remoto
Sin Info: por el momento
Modelo compatible
TONOMAC TO-55-4491-SMART
Placas y conectividad
MainBoard
5800-A6M820-0P20 · Códigos relacionados: 5800-A6M820-0P10 · 5800-A6M820-0P30
PowerBoard
5800-P5L013-W030 · 168P-P5L030-K1
Panel Display
Sin Info: por el momento

Documentación técnica

Manual Service — KEN BROWN KB-55-2290-SMART
Manual_Service_KB-55-2290-SMART
Descargas: No especificadas Descarga disponible a miembros con suscripción activa
Diagrama — 5800-A6M820-0P10
5800-A6M820-0P10
763.3 KiB Descargado 479 veces Descarga disponible a miembros con suscripción activa
Manual Service — 6M82B
Manual_Service_6M82B
12.39 MiB Descargado 640 veces Descarga disponible a miembros con suscripción activa
Nota: esta documentación técnica sirve como referencia para diagnóstico de placa principal, compatibilidad entre variantes y análisis de standby en chasis 6M82B.
Soporte y aportes — KEN BROWN KB-55-2290-SMART
Compatibilidad de mainboard • Standby • Fuse • Power board
Compatibilidad PowerBoard

Aporte técnico: compatibilidad entre 5800-A6M820-0P10 y 5800-A6M820-0P20

Se reportó una experiencia real donde una mainboard 5800-A6M820-0P10 pudo reemplazar correctamente a una 5800-A6M820-0P20 en este chasis.

Se indicó que la compatibilidad puede funcionar también en sentido inverso, es decir, de OP20 hacia OP10.
La diferencia publicada entre ambas variantes está en un fuse del circuito de alimentación.
Una de las placas trabaja con línea de standby, mientras que la otra opera directo con 12V.
La recomendación práctica fue dejar el fuse tal como estaba configurado en la placa original del televisor.

Nota: Este aporte quedó validado por la experiencia del usuario que logró dejar operativo el TV usando una OP10 en reemplazo de una OP20, respetando la configuración del fuse original.

Dato técnico: Power Board — KB-55-2290-SMART

Como dato real aportado para este modelo, la fuente utilizada fue identificada como 5800-P5L013-W030 y 168P-P5L030-K1.

Nota: Este dato complementa la ficha del modelo, donde originalmente la powerboard figuraba sin información publicada.
