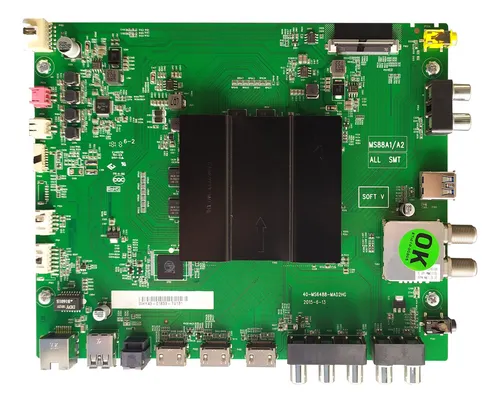

KEN BROWN KB49T6600SUH

Cambiar parámetros internos sin criterio técnico puede dejar el equipo con imagen errónea o sin encendido. Conviene registrar los valores antes de modificar opciones.

Para entrar al Menú Fábrica, ir a Imagen, ubicarse sobre Contraste y marcar 9 7 3 5.

Para abrir el Menú Diseño, repetir la entrada sobre Contraste pero usar la secuencia 1 9 5 0.

Para acceder al Menú Servicio, mantenerse en Contraste y presionar 9 7 0 5.

Nota: En esta familia se publicaron accesos separados para Fábrica, Diseño y Servicio, todos entrando desde la sección de imagen.

El Project ID define la marca y el panel con el que trabajará el firmware. Para este modelo se informó Project ID 36.

Entrar a Menú → Imagen y posicionarse sobre Contraste.

Presionar la secuencia 1 9 5 0 para abrir el menú correspondiente.

Ir a Service Menu → Project ID y elegir la ID correcta para el panel del equipo.

Presionar OK y apagar el televisor para guardar la configuración.

Si por error queda sin imagen, ingresar la secuencia 062598 + MENU + xxx, donde xxx es la ID correcta. Ejemplo publicado: 036.

Nota: Un Project ID incorrecto puede dejar colores distorsionados, logo erróneo o directamente pantalla sin imagen.

Se publicó un caso donde el TV enciende sin imagen, no prende backlight o directamente no arranca, aun con tensiones correctas y sin signos visibles de daño por hardware.

Antes de condenar la electrónica, reinstalar el firmware usando el procedimiento forzado desde USB.

Si durante la recuperación aparece una pantalla azul, esperar a que termine la actualización visible en pantalla.

Si la pantalla continúa apagada pero el LED alterna entre verde y rojo, dejar correr el proceso al menos 5 minutos porque puede instalar en segundo plano.

Una vez completada la recuperación, rehacer la configuración inicial y restaurar valores de fábrica.

Nota: En el material publicado se aclara que este método aplica cuando no hay desperfectos visibles de hardware ni señales de descarga por HDMI.

Medición original publicada para equipo de 49": VLED 133.7V e ILED 170mA.

Retirar la resistencia R213 del pin 8 (ISET) del U201.

Como alternativa publicada, se puede sacar la R222, quedando activa solo la de 18K.

Después de la modificación se informó una nueva medición aproximada de VLED 125V e ILED 110mA.

También se aclaró que en algunas variantes con dos integrados MP3398A la reforma debe repetirse en ambos canales.

Nota: Reducir corriente siempre implica menos brillo. Cada equipo debe evaluarse para no dejar una imagen demasiado tenue.

Mediciones publicadas como referencia para diagnóstico de la powerboard.

COLD GROUND: D109 = 83V, D201 = 134V, JP2 = 12.0V, LED+ = 134V, LED- = 24.3V.

HOT GROUND: C105 = 391V, D106 = 392V y JP9 = 19.0V.

Nota: Estas tensiones se publicaron como guía comparativa para equipos de la misma familia de fuente.

En distintos aportes de taller se agregaron referencias útiles para esta powerboard.

Se informó que, si se daña el 6A31, puede reemplazarse por 6A20. También se aclaró que en una versión de 60 pulgadas la fuente entrega 24V.

Otro comentario corrigió la zona de resistencias ligadas al pin 8 ISET, indicando R222 = 10K y R213 = 20K. Además se publicaron referencias como R143 = 7500 y R148 = 103, y se sugirió que U105 podría corresponder a un 431.

También se reportó una reparación concreta en la que el equipo no encendía ni siquiera en standby, y la falla quedó resuelta reemplazando D108A y C40, ambos en corto.

Nota: Estos datos fueron compartidos como aportes de usuarios y sirven como apoyo de diagnóstico, sobre todo porque el diagrama base se publicó sin valores completos de componentes.
