KEN BROWN LED39E700KB-S3

Descargas KEN BROWN LED39E700KB-S3: diagrama, manual service, fallas y dumps de memoria

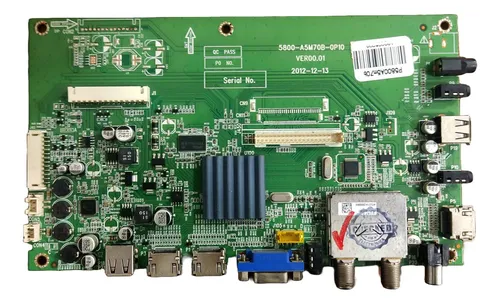

Marca: KEN BROWN Modelo: LED39E700KB-S3 Placa: 5800-A5M70B-0P10 Chasis: 5M70B
KEN BROWN LED39E700KB-S3
Descarga disponible a miembros con suscripcion activa.
DESCARGAS DISPONIBLES A MIEMBROS CON SUSCRIPCION ACTIVA
Diagrama, manuales, fallas y memorias
  • Diagrama de Main Board — 5800-A5M70B-0P10
  • Documento de fallas — 5800-A5M70B-0P10
  • Archivo adicional — 39E700 (tipo no especificado en el texto)
  • Manual Service — KEN BROWN LED39E700KB-S3 / 5800-A5M70B-0P10
  • Datos de Memoria / DUMP — KEN BROWN LED39E700KB-S3 (U103 EN25Q32A)
  • Datos de Memoria / DUMP — 5800-A5M70B para panel T390 y V390
Información técnica
Información técnica KEN BROWN LED39E700KB-S3
Datos técnicos y documentación disponible
Info detallada

Info detallada

Ficha
Empresa / Marca
KEN BROWN
LED39E700KB-S3
Modelo
LED39E700KB-S3
Chasis
5M70B
Matriz
SKYWORTH
Control remoto
Sin Info: por el momento
Modelo compatible
Sin Info: por el momento
Placas y conectividad
MainBoard + PowerBoard
5800-A5M70B-0P10 · AMP120SW
Panel Display
SKYWORTH SEL390FY (INNOLUX V390HJ1-P02)

Documentación técnica

Manual Service — KEN BROWN LED39E700KB-S3 / 5800-A5M70B-0P10
Manual_Service_5800-A5M70B-0P10
Descargas: No especificadas Descarga disponible a miembros con suscripcion activa
Documento de fallas — 5800-A5M70B-0P10
5800-A5M70B-0P10_Fallas
2.47 MiB Descargado 6348 veces Descarga disponible a miembros con suscripcion activa
Diagrama — 5800-A5M70B-0P10
5800-A5M70B-0P10
4.72 MiB Descargado 6650 veces Descarga disponible a miembros con suscripcion activa
Archivo adicional — 39E700
39E700
10.09 MiB Descargado 296 veces Descarga disponible a miembros con suscripcion activa
Cambiar configuraciones internas sin conocimiento técnico puede provocar daños permanentes en el televisor.
Dump memoria
Datos de Memoria / DUMP — KEN BROWN LED39E700KB-S3
Archivo de memoria SPI Flash para U103 EN25Q32A, configurado para display SKYWORTH SEL390FY (INNOLUX V390HJ1-P02).
DUMP FLASH EN25Q32A V390HJ1-P02

Archivos de memoria — KEN BROWN LED39E700KB-S3

Descarga disponible a miembros con suscripcion activa para reprogramación de memoria SPI en esta plataforma 5M70B.

ARCHIVOS DISPONIBLES
Imagen de memoria SPI Flash — LED39E700KB-S3 (U103 EN25Q32A)
Archivo: LED39E700KB-S3_U103_EN25Q32A.zip
Panel: SKYWORTH SEL390FY (INNOLUX V390HJ1-P02)
Tamaño: 2.52 MiB
Descargado 1336 veces
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCION ACTIVA

Instrucciones de regrabación — KEN BROWN LED39E700KB-S3

PROCEDIMIENTO
Sin Info: por el momento (el aporte principal publica el archivo de memoria, pero no desarrolla pasos detallados de lectura o escritura).
NOTA TÉCNICA

Nota: En KEN BROWN LED39E700KB-S3, un dump sirve para reprogramar la memoria SPI cuando el software interno está dañado o cuando la configuración del panel no coincide. No es una actualización normal por USB.

Dump memoria
Datos de Memoria / DUMP — 5800-A5M70B para panel T390 y V390
Respaldo de memorias U103 para adaptación de paneles T390HVN04.0 XL y V390HJ1-LE1 en placas 5800-A5M70B.
DUMP U103 T390 V390

Archivos de memoria — Panel T390 y V390

Descarga disponible a miembros con suscripcion activa para trabajos de adaptación entre paneles compatibles en la familia 5M70B.

ARCHIVOS DISPONIBLES
Respaldo de memorias U103 — 5800-A5M70B para panel T390 y V390
Archivo: u103 5800-a5m70 panel t390 y v390.rar
Tamaño: 9.15 MiB
Descargado 62 veces
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCION ACTIVA

Instrucciones de regrabación — Panel T390 y V390

PROCEDIMIENTO
Si se adapta un panel diferente y la imagen queda invertida o mal configurada, comparar la memoria U103 de la main original con la de la main donante.
Cuando el menú de servicio no ofrece opciones de mirror o flip, una solución publicada fue intercambiar la flash U103 entre las placas compatibles.
Hacer un respaldo de ambas memorias antes de reemplazarlas o grabarlas.
NOTA TÉCNICA

Nota: En KEN BROWN LED39E700KB-S3, los datos de memoria cambian según el panel usado. Por eso, una placa físicamente igual puede funcionar pero mostrar la imagen invertida hasta corregir la memoria o la configuración del panel.

Soporte y aportes — KEN BROWN LED39E700KB-S3
Menú Service • Imagen invertida • Compatibilidad de placas • Fuente/PFC • HDMI • Audio
Service Panel Compatibilidad Fuente HDMI Audio

Menú Service / Modo Fábrica — KEN BROWN LED39E700KB-S3

Presionar SOURCE.
Ingresar la secuencia 3 1 9 5.

Nota: Aunque la ficha inicial lo marcaba como pendiente, luego se publicó y confirmó el acceso SOURCE → 3 1 9 5.

Informe técnico: cambio de panel e imagen invertida — LED39E700KB-S3

Se publicaron casos reales donde placas físicamente iguales funcionaban, pero la imagen quedaba invertida por diferencia de panel o de memoria.

Si se instala una placa o panel compatible y la imagen queda patas para arriba, revisar primero qué panel usa realmente cada equipo.
En este modelo se indicó que la diferencia principal con otras variantes similares está en el panel, no en la fuente ni en la main.
Cuando el menú de servicio no ofrece opciones de mirror o flip, la solución de taller publicada fue intercambiar la memoria U103 o cargar un dump correspondiente al panel correcto.
También se aportó un respaldo con memorias para paneles T390 y V390 luego de adaptar pantallas compatibles.

Nota: En la familia LED39E700, los cambios de panel se resuelven por memoria y configuración, no solo por coincidencia física de la placa.

Aporte: compatibilidad con KEN BROWN KB39-2222-LED — LED39E700KB-S3

Se confirmó compatibilidad entre este modelo y la placa del KEN BROWN KB39-2222-LED cuando comparten el mismo chasis.

Si ambas placas pertenecen al mismo chasis, pueden funcionar entre sí, aunque inicialmente la imagen quede invertida.
Para esta adaptación se publicaron cambios físicos en la placa de teclado: revisar R159 y R155, ambas de 10 kohm.
Además, se indicó levantar un puente, colocar otro en distinta posición y agregar el fusible FB5 en la parte trasera de la placa.
Comparar ambas placas ayuda a identificar rápidamente qué cambios de componentes y puentes hay que replicar.

Nota: Esta compatibilidad fue confirmada en el hilo, pero depende del chasis y de que luego se ajuste correctamente la memoria o el panel.

Aporte técnico: fuente externa, PFC y backlight — Chasis 5M70B

La familia 5M70B reúne aportes útiles cuando hay problemas mezclados de fuente, luminancia y tensión de 24V.

Tomar como referencia que la mainboard trabaja con fuente externa de 24V en la versión 5800-A5M70B-0P10.
En la etapa PFC se mencionan los integrados OB2203 y OB6553, además del capacitor principal 100uF / 400V como falla frecuente.
Si la fuente no entrega correctamente los 24V, el backlight no va a encender aunque el resto de la placa pueda seguir vivo.
En un caso publicado, al bajar la alimentación a 12V la main funcionó pero quedó sin luminancia; al volver a exigir la fuente, el problema reapareció sobre la etapa involucrada.

Nota: Cuando el diagnóstico combina fuente, backlight y memoria, conviene separar primero la presencia real de 24V antes de seguir con otras hipótesis.

Aporte: corrosión de pista cerca de HDMI — Chasis 5M70B

En la familia 5M70B se publicó una falla repetida asociada a corrosión en la zona de HDMI.

Inspeccionar visualmente la pista cerca de la entrada HDMI en busca de corrosión o corte.
Verificar presencia de 5V en R217 y R218.
Si la tensión no está presente, reparar continuidad antes de seguir con pruebas de señal o audio por HDMI.

Nota: Este aporte del chasis 5M70B ya permitió reparar varias placas con ausencia de 5V en R217 y R218.

Aporte técnico: falla de audio en familia 5M70B

En otro modelo de la misma familia 5M70B se reportó un caso de audio ausente con tensiones correctas y salida de auriculares funcionando.

Confirmar primero si la salida de auriculares entrega audio normal.
Si parlantes y tensiones están correctos, revisar el integrado TAS5707.
En el caso publicado, el reemplazo de TAS5707 dejó el equipo funcionando correctamente.

Nota: Aunque corresponde a otro equipo de la misma familia, puede servir como referencia cuando hay audio por auriculares y no por parlantes.
