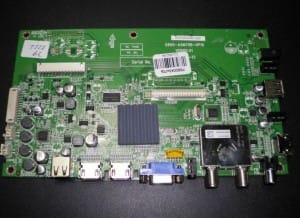

KEN BROWN LED55E800KB-S7
Descargas KEN BROWN LED55E800KB-S7: diagramas, manual service y dump SPI para diagnóstico, standby y reparación técnica
-
Diagrama — 5800-A5M70B-0P10 -
Informe de fallas — 5800-A5M70B-0P10
-
Manual Service — 5800-A5M70B-0P10
-
Datos de Memoria / DUMP — KEN BROWN LED55E800KB-S7 (SPI)
Info detallada
Documentación técnica
Archivos de memoria — KEN BROWN LED55E800KB-S7
Descarga disponible a miembros con suscripción activa para regrabar memoria SPI con programador compatible.
Datos de Memoria / DUMP — KEN BROWN LED55E800KB-S7 (SPI)
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCIÓN ACTIVA
Instrucciones de regrabación — KEN BROWN LED55E800KB-S7
Datos:
En KEN BROWN LED55E800KB-S7, un dump SPI se usa para regrabar la memoria cuando el software interno está corrupto y el TV presenta síntomas como please wait, apagado posterior o fallas de arranque. No es una actualización normal desde USB: requiere intervención con programador y una revisión previa de fuente y reguladores si la falla puede ser mixta.
Modo Servicio — KEN BROWN LED55E800KB-S7
Método publicado para ingresar al menú de servicio de esta variante.
Nota: Conviene anotar cualquier valor antes de modificar parámetros internos de la mainboard.
Diagnóstico técnico: PLEASE WHAIT y apagado — LED55E800KB-S7
Se reportó un caso donde el equipo muestra el mensaje PLEASE WHAIT al encender y luego se apaga.
Nota: El hilo aclara expresamente que el dump no se carga por USB; requiere programador compatible.
Aporte técnico sobre fuente y PFC — 5M70B
Se comentó que esta fuente incorpora etapa PFC y que los integrados asociados mencionados fueron OB2203 y OB6553.
También se reportó como causa frecuente de falla el capacitor principal de 100uF / 400V seco, además de electrolíticos de VCC deteriorados en los CI de la fuente.
En otra experiencia, después de regrabar memoria la placa volvió a funcionar, pero quedó sin luminancia al no contar con la tensión correcta de backlight.
Nota: Este aporte sirve como referencia de diagnóstico cuando el problema parece de mainboard pero en realidad nace en la fuente o en la alimentación del backlight.
Mediciones eléctricas — 5800-A5M70B-0P10
CA3: 12.2V (12.2V Stby)
CA5: 23.5V (23.5V Stby)
U6: 2.50V
U8: 1.50V
U9: 3.30V
U10: 3.30V (3.30V Stby)
U18: 3.34V
U19: 1.20V
Nota: Estas tensiones fueron publicadas como referencia para la mainboard 5800-A5M70B-0P10 con fuente externa de 24V.
Aporte técnico: corrosión de pista cerca de HDMI — 5M70B
Se reportó una falla repetitiva en placas de esta familia: corrosión de pista cerca de la entrada HDMI.
Según el aporte, esa falla deja sin los 5V a R217 y R218, provocando mal funcionamiento de la placa.
También se menciona un oscilograma en R218 con la placa funcionando, aunque en el texto no se publicaron valores medidos.
Nota: Este aporte sirve como referencia práctica de reparación cuando desaparece la línea de 5V en esa zona de la mainboard.
