MASTER-G MGS5501X

Descargas MASTER-G MGS5501X: diagramas PDF y documentación técnica de powerboard

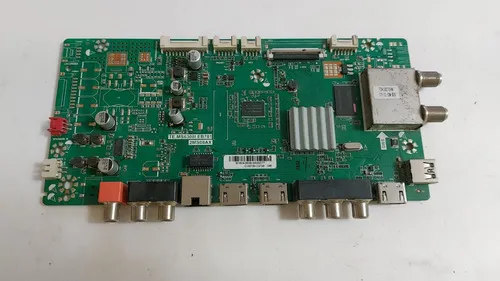

Marca: MASTER-G Modelo: MGS5501X MainBoard: TE.MS6308I.EB781 (2MS08AX) PowerBoard: SHG5504C-101H / DLBB419
MASTER-G MGS5501X
Descarga disponible a miembros con suscripción activa.
DESCARGAS DISPONIBLES PARA MIEMBROS
Diagramas PDF y documentación técnica de fuente
  • Diagrama de PowerBoard — SHG5504C-101H / DLBB419
  • PDF de comparación — SHG5504C-101H / DLBB419
  • Diagrama de fuente con datos agregados — SHG5504C-101H / DLBB419
Información técnica
Información técnica MASTER-G MGS5501X
Datos técnicos y documentación detectada
Info detallada

Info detallada

Ficha
Empresa / Marca
MASTER-G
MGS5501X
Modelo
MGS5501X
Chasis
Sin Info: por el momento
Matriz
Sin Info: por el momento
Control remoto
Sin Info: por el momento
Modo Servicio
Sin Info: por el momento
Modelo compatible
Sin Info: por el momento
Placas y conectividad
MainBoard
TE.MS6308I.EB781 · 2MS08AX
PowerBoard
SHG5504C-101H · DLBB419
Wifi
Sin Info: por el momento
Panel Display
Sin Info: por el momento

Documentación técnica

Diagrama de PowerBoard — SHG5504C-101H / DLBB419
SHG5504C-101H_DLBB419
1.21 MiB Descargado 2340 veces Descarga disponible a miembros con suscripción activa
PDF de comparación — SHG5504C-101H / DLBB419
Comparativa_SHG5504C-101H_DLBB419
14.41 MiB Descargado 148 veces Descarga disponible a miembros con suscripción activa
Diagrama de fuente con datos agregados — SHG5504C-101H / DLBB419
Fuente_Daewoo_SHG5504C-101H_DLBB419
1.32 MiB Descargado 236 veces Descarga disponible a miembros con suscripción activa
Nota: la documentación descargable de esta fuente incluye un diagrama sin valores y dos aportes PDF adicionales para comparación y referencia.
Soporte y aportes — MASTER-G MGS5501X
Backlight • Mediciones • Componentes • Reparación de fuente • Aportes técnicos
Backlight Mediciones Aporte LED Componentes Falla real

Backlight: bajar corriente a LEDs — MASTER-G MGS5501X

Retirar la resistencia R213 conectada al pin 8 (ISET) del integrado U201.
Como variante, también se menciona sacar la R222 de 10K, dejando activa solo la otra resistencia del circuito según la modificación aplicada.

Nota: Las modificaciones reportadas son tentativas y deben evaluarse en cada reparación. Bajar corriente reduce el brillo del backlight y el ajuste final queda a criterio del técnico.

Mediciones eléctricas de fuente — SHG5504C-101H / DLBB419

Valores publicados para la fuente SHG5504C-101H / DLBB419.

COLD GROUND: D109 = 83V, D201 = 134V, JP2 = 12.0V, LED+ = 134V (55"), LED- = 24.3V (55").
HOT GROUND: C105 = 391V, D106 = 392V, JP9 = 19.0V.

Nota: Estas tensiones sirven como referencia comparativa al diagnosticar fallas de fuente, backlight o ausencia de standby.

Aportes de modificación de backlight — SHG5504C-101H / DLBB419

Se publicaron mediciones y variantes prácticas sobre la reducción de corriente en esta fuente.

En un equipo de 49", se informó una medición original de VLED 133.7V e ILED 170mA.
Aplicando la reforma sobre el circuito de ISET, se reportó una condición modificada de VLED 125V e ILED 110mA.
Otro aporte indica que quitar esas resistencias no cambió el voltaje, y que el resultado útil se logró colocando una resistencia de 1.5 ohms en lugar de R225, R226 y R227.
Con esa variante se informó una salida de 124V al arranque y luego 120V, con aproximadamente 3V por LED.
También se publicó otra reforma: retirar R222 y colocar una 33k, repitiendo la modificación en U201 y U202 cuando la fuente usa dos integrados.
Un técnico advirtió además una corrección sobre las resistencias vinculadas al pin 8 ISET: reportó R222 = 10k y R213 = 20k.

Nota: Estos aportes no son equivalentes a una receta única. Antes de modificar la fuente conviene medir, documentar el estado inicial y validar brillo, corriente y temperatura final.

Aportes de componentes y referencias — SHG5504C-101H / DLBB419

Se detectaron varias referencias útiles publicadas por técnicos sobre esta fuente.

Se informó que el integrado 6A31 puede reemplazarse por 6A20 sin inconvenientes. También se aclara que en 60" la fuente entrega 24V, a diferencia del diagrama.
Sobre el componente U105, se aportó que figura como EA1 y que podría corresponder a un 431.
También se publicó una referencia para resistencias: R143 = 7500 y R148 = 103.

Nota: Estos datos sirven como guía de diagnóstico, pero conviene contrastarlos con la versión exacta de placa y el estado real del equipo antes de reemplazar componentes.

Aporte de reparación real: sin encendido ni standby — SHG5504C-101H / DLBB419

Se reportó un caso de fuente donde el televisor no encendía y ni siquiera mostraba standby.

Durante la revisión se encontró el diodo D108A en corto.
Siguiendo la pista del corto, también apareció el capacitor C40 averiado.
Después del reemplazo de ambos componentes, el equipo volvió a funcionar con normalidad.

Nota: Este caso aporta una referencia concreta para fallas sin arranque ni standby en esta fuente. Puede ser útil cuando las tensiones están caídas o hay cortos en la etapa primaria/secundaria.
