MASTER-G MGU55X

Descargas MASTER-G MGU55X: firmware USB, diagramas, manual service, dump y PinOut eMMC

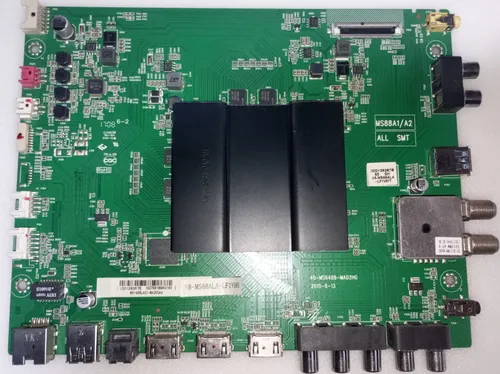

Marca: MASTER-G Modelo: MGU55X MainBoard: 40-MS6488-MAD2HG Chasis: MS6488A / MS88A2

Descarga disponible a miembros con suscripción activa.

DESCARGAS DISPONIBLES PARA MIEMBROS

Firmware, diagramas, manuales y memorias

Firmware — Actualización por USB MASTER-G MGU55X
Firmware — Instalación forzada por USB MASTER-G MGU55X
Firmware — Actualización por USB MS6488A / MS88A2 (40-MS6488-MAB2HG / 40-MS6488-MAD2HG)
Firmware — Instalación forzada por USB MS6488A / MS88A2 (40-MS6488-MAB2HG / 40-MS6488-MAD2HG)
Diagrama de MainBoard — 40-MS6488-MAC2HG
Diagrama de PowerBoard — SHG5504C-101H / DLBB419
PDF de comparación — SHG5504C-101H / DLBB419
Diagrama de fuente con datos agregados — SHG5504C-101H / DLBB419
Manual Service — MASTER-G MGU55X
Manual Service — 43UHD MS88A2
Manual Service — 55UHD MS88A2
Manual Service — 60UHD MS88A2
Datos de Memoria / PinOut / DUMP — MASTER-G MGU55X (eMMC)
Datos de Memoria / PinOut / DUMP — MS6488A / MS88A2 (eMMC)

Información técnica MASTER-G MGU55X

Datos técnicos y documentación oficial

Info detallada

Ficha

Empresa / Marca

MASTER-G

MGU55X

Modelo

MGU55X

Chasis

MS6488A / MS88A2

Matriz

TCL

Control remoto

RC311S

Project ID

Sin Info: por el momento

Modelo compatible

Sin Info: por el momento

Placas y conectividad

MainBoard

40-MS6488-MAD2HG

PowerBoard

SHG5504C-101H · DLBB419

Wifi

W2CM2510

Panel Display

T-CON CSOT ST5461D07-3-C-1

Documentación técnica

Manual Service — MASTER-G MGU55X

Manual_Service_MGU55X

Descargas: No especificadas Descarga disponible a miembros con suscripción activa

Diagrama de MainBoard — 40-MS6488-MAC2HG

40-MS6488-MAC2HG

1.7 MiB Descargado 1299 veces Descarga disponible a miembros con suscripción activa

Manual Service — 43UHD MS88A2

Manual_Service_43UHD_MS88A2

3.13 MiB Descargado 665 veces Descarga disponible a miembros con suscripción activa

Manual Service — 55UHD MS88A2

Manual_Service_55UHD_MS88A2

2.13 MiB Descargado 1219 veces Descarga disponible a miembros con suscripción activa

Manual Service — 60UHD MS88A2

Manual_Service_60UHD_MS88A2

1.74 MiB Descargado 332 veces Descarga disponible a miembros con suscripción activa

Diagrama de PowerBoard — SHG5504C-101H / DLBB419

SHG5504C-101H _DLBB419

1.21 MiB Descargado 2340 veces Descarga disponible a miembros con suscripción activa

PDF de comparación — SHG5504C-101H / DLBB419

79291db9f2363b9559d0adb8142800c0e8e66e21

14.41 MiB Descargado 148 veces Descarga disponible a miembros con suscripción activa

Diagrama de fuente con datos agregados — SHG5504C-101H / DLBB419

Fuente (Daewoo) SHG5504C-101H _DLBB419

1.32 MiB Descargado 236 veces Descarga disponible a miembros con suscripción activa

Nota: la documentación técnica descargable reúne diagramas de mainboard y powerboard, manuales de servicio de la plataforma y aportes PDF complementarios.

Firmware por USB — MS6488A / MASTER-G MGU55X (Actualización + Instalación Forzada)

MASTER-G MGU55X — Actualización de Firmware por USB

Carga normal desde menú del televisor

Instrucciones de actualización con pendrive

Descargar el firmware y descomprimir el archivo antes de copiarlo al USB.
Guardar en el pendrive el archivo con extensión .bin.
Conectar el pendrive en el puerto USB del equipo.
Presionar Ajustes en el control remoto.
Entrar en Sistema → Act. de Software → Por USB.
Confirmar la carga y esperar hasta que finalice la instalación.
Cuando termine, el equipo se reiniciará automáticamente.
Desenchufar el televisor de la red eléctrica y esperar 5 minutos.
Volver a conectarlo y entrar en Menú → Sistema → Restaurar valores de Fábrica.
Ingresar la clave 0000 o 1234, aceptar y esperar el reinicio final.

Si después de la actualización la marca no coincide o la imagen se ve distorsionada, la publicación remite a la configuración de Project ID.

MS88ALA_V203.zip (Descargas: No especificadas)
Descarga disponible a miembros con suscripción activa

MASTER-G MGU55X — Instalación Forzada de Firmware por USB

Proceso de recuperación por arranque forzado

Guía de instalación forzada con pendrive

Descargar el firmware y descomprimirlo antes de iniciar el proceso.
Copiar al pendrive el archivo con extensión .bin.
Conectar el pendrive al puerto USB del equipo.
Desconectar el TV de la red eléctrica y esperar 30 segundos.
Mantener presionado el botón de encendido del TV mientras se vuelve a conectar a la red.
Cuando el LED de encendido empiece a parpadear, soltar el botón.
Si aparece una pantalla azul, esperar a que finalice la actualización que se muestra en pantalla.
Si la pantalla queda apagada pero el LED alterna entre verde y rojo, esperar al menos 5 minutos porque el proceso sigue en segundo plano.
No apagar el televisor durante todo el proceso de instalación.
Al finalizar, hacer las configuraciones iniciales del equipo.
Desenchufar el TV, esperar 5 minutos y volver a conectarlo.
Entrar en Menú → Sistema → Restaurar valores de Fábrica, cargar la clave 0000 o 1234 y esperar el reinicio final.

La instalación forzada se usa cuando el sistema no permite una carga normal desde menú. No interrumpir la energía durante la grabación del firmware.

MS88ALA_V203.zip (Descargas: No especificadas)
Descarga disponible a miembros con suscripción activa

MS6488A / MS88A2 — Actualización de Firmware por USB

Proceso para 40-MS6488-MAB2HG / 40-MS6488-MAD2HG

Pasos de actualización normal desde USB

Bajar el firmware y extraer su contenido antes de llevarlo al pendrive.
Copiar al USB el archivo generado con extensión .bin.
Insertar el pendrive en el televisor.
Abrir el menú de Ajustes desde el control remoto.
Ingresar a Sistema → Act. de Software → Por USB.
Aceptar la actualización y dejar que termine sin interrumpirla.
Tras la carga, el TV reinicia por sí mismo.
Desconectar la alimentación durante 5 minutos y volver a energizar el equipo.
Restaurar a fábrica desde Menú → Sistema.
Ingresar la contraseña 0000 o 1234 y dejar completar el reinicio final.

Esta guía corresponde a la plataforma MS6488A / MS88A2 y comparte el mismo archivo de firmware publicado para el modelo.

MS88ALA_V203.zip (Descargas: No especificadas)
Descarga disponible a miembros con suscripción activa

MS6488A / MS88A2 — Instalación Forzada de Firmware por USB

Método de recuperación para 40-MS6488-MAB2HG / 40-MS6488-MAD2HG

Secuencia de arranque forzado con pendrive

Descargar el paquete del firmware y extraerlo antes de usar el USB.
Copiar el archivo .bin al pendrive.
Conectar el pendrive en el puerto USB del televisor.
Quitar la alimentación del TV y esperar 30 segundos.
Presionar el botón de encendido del aparato y, sin soltarlo, volver a enchufar el equipo.
Cuando el LED de encendido comience a parpadear, liberar el botón.
Si se muestra una pantalla azul, dejar correr la actualización hasta el reinicio automático.
Si la pantalla queda apagada pero el LED alterna rojo y verde, esperar al menos 5 minutos porque la carga sigue activa en segundo plano.
No cortar la energía durante la instalación.
Finalizada la grabación, hacer la configuración inicial del televisor.
Desenchufar el TV, esperar 5 minutos y reconectar la alimentación.
Restaurar a fábrica, introducir la clave 0000 o 1234 y dejar que el equipo reinicie.

Esta variante se utiliza cuando la actualización convencional no arranca. La espera con LED intermitente forma parte del proceso normal de recuperación.

MS88ALA_V203.zip (Descargas: No especificadas)
Descarga disponible a miembros con suscripción activa

Datos de Memoria / PinOut / DUMP — MASTER-G MGU55X

Archivo eMMC y referencia de puntos de conexión para reprogramación de la plataforma MS6488A / MS88A2.

DUMP PINOUT eMMC MGU55X

Archivos de memoria — MASTER-G MGU55X

Descarga detectada de memoria eMMC y puntos de conexión para esta familia de mainboard.

ARCHIVOS DISPONIBLES

Imagen eMMC — MASTER-G MGU55X

Archivo: MS88ALA_UHD_EMMC.zip

Descargas: No especificadas

Descarga disponible a miembros con suscripción activa

Instrucciones de conexión eMMC — MASTER-G MGU55X

PROCEDIMIENTO

Configurar el programador con VCCQ en 1.8 volt.

Ajustar la velocidad de trabajo del programador a la mitad.

Los puntos de conexión se mencionan en la publicación, pero no se detallan en texto paso a paso.

NOTA TÉCNICA

Nota: En MASTER-G MGU55X, un dump es una copia del contenido del chip de memoria y sirve para reprogramar esa memoria cuando el televisor está brickeado por software. Es una recuperación a nivel de almacenamiento: si la falla es hardware, se debe reparar hardware.

Datos de Memoria / PinOut / DUMP — MS6488A / MS88A2

Archivo eMMC para placas 40-MS6488-MAB2HG / 40-MS6488-MAD2HG con referencia de puntos de conexión.

DUMP PINOUT eMMC MS88A2

Archivos de memoria — MS6488A / MS88A2

Archivo de memoria eMMC publicado para la plataforma y acompañado por imágenes de referencia.

ARCHIVOS DISPONIBLES

Imagen eMMC — MS6488A / MS88A2

Archivo: MS88ALA_UHD_EMMC.zip

Tamaño: 372.22 MiB

Descargado 70 veces

Descarga disponible a miembros con suscripción activa

Instrucciones de conexión eMMC (PinOut) — MS6488A / MS88A2

PROCEDIMIENTO

Preparar el programador con VCCQ en 1.8 volt para trabajar sobre la memoria.

Reducir la velocidad del programador a la mitad antes de leer o escribir.

La publicación incluye puntos de conexión y fotos de apoyo, pero no desarrolla la secuencia completa de soldado o lectura en texto.

NOTA TÉCNICA

Nota: En MASTER-G MGU55X, el dump es un archivo técnico para programadores como CH341A o RT809H. Sirve para escribir o reescribir memorias de mainboard cuando se sospecha corrupción profunda del software interno.

Soporte y aportes — MASTER-G MGU55X

Menú Service • Warm Up • Salir modo M • Backlight • Mediciones • Aportes de fuente

Service Warm Up Modo M Backlight Service MT6488A Mediciones Aportes

Menú Service / Modo Fábrica — MASTER-G MGU55X

Cambiar configuraciones internas sin conocer su función puede dejar el equipo inoperable. Este acceso debe usarse solo con criterio técnico.

Para ingresar al Menú Fábrica, entrar en Imagen, ubicarse sobre Contraste y marcar 9 → 7 → 3 → 5.

Para abrir el Menú Diseño, repetir la misma ruta y cargar la secuencia 1 → 9 → 5 → 0.

Para acceder al Menú Servicio, entrar otra vez en Imagen → Contraste y pulsar 9 → 7 → 0 → 5.

Nota: Las secuencias publicadas para este modelo coinciden con la plataforma MS6488A / MS88A2.

Desactivar Modo Servicio / Factory Hotkey / Salir Modo M — MASTER-G MGU55X

Encender el televisor.

Verificar si aparece un cartel intermitente en la esquina inferior izquierda; si no aparece, el modo service ya está desactivado.

Presionar la tecla RETURN.

Al abrirse el menú de service, avanzar con la flecha Derecha.

Entrar en Factory Menu con OK.

Ubicar Factory Hotkey y dejarlo en DES.

Salir del menú con la tecla EXIT.

Nota: Este procedimiento apaga el Factory Hotkey persistente y elimina el comportamiento asociado al Modo M.

Activar y desactivar Warm Up — MASTER-G MGU55X

El modo Warm Up se utiliza para evaluar visualmente el panel mediante colores plenos.

Encender el televisor y presionar MENU en el control remoto.

Entrar en Imagen, posicionarse en Contraste e ingresar 1 → 9 → 5 → 0.

Dentro del menú de service, habilitar Factory Hotkey.

Entrar en Factory Menu y dejar WARM UP en ACT.

La pantalla empezará a mostrar colores sucesivos como prueba visual del panel.

Si el modo queda activo, encender el TV y verificar los colores cambiantes junto al cartel en pantalla.

Para quitarlo, usar la tecla POWER ON/MENU desde el teclado físico del TV y luego seguir el instructivo para desactivar Factory Hotkey.

Nota: Solo desde el teclado del televisor se informa la salida del estado Warm Up cuando quedó activo en pantalla.

Backlight: bajar corriente a LEDs — MASTER-G MGU55X

Retirar la resistencia R213 de 18K conectada al pin 8 (ISET) del integrado U201.

Como variante adicional, también se menciona sacar la R222 de 10K, dejando activa la otra resistencia del circuito.

Nota: La modificación es tentativa y debe evaluarse en cada caso. Menor corriente implica menor brillo de backlight.

Menú Service / Modo Fábrica — MS6488A / MS88A2

La plataforma MS6488A / MS88A2 publica las mismas rutas de acceso al menú técnico, útiles cuando se trabaja por código de placa y no solo por marca/modelo.

Para el Factory Menu, abrir Imagen, seleccionar Contraste y ejecutar 9 → 7 → 3 → 5.

Para el menú de diseño, usar la misma posición sobre Contraste y marcar 1 → 9 → 5 → 0.

Para el acceso directo al menú de servicio, repetir la secuencia desde Imagen → Contraste con 9 → 7 → 0 → 5.

Nota: Este panel corresponde a la documentación de la plataforma y sirve como referencia cruzada para placas 40-MS6488-MAB2HG y 40-MS6488-MAD2HG.

Mediciones eléctricas — SHG5504C-101H / DLBB419

COLD GROUND: D109 = 83V, D201 = 134V, JP2 = 12.0V, LED+ = 134V (55"), LED- = 24.3V (55").

HOT GROUND: C105 = 391V, D106 = 392V, JP9 = 19.0V.

Nota: Estos valores sirven como referencia de comparación durante el diagnóstico de fuente, backlight o fallas de standby.

Aportes técnicos de fuente y backlight — SHG5504C-101H / DLBB419

Se publicaron mediciones, variantes de modificación, equivalencias y un caso real de reparación sobre esta fuente.

En un equipo de 49", se reportaron valores originales de VLED 133.7V e ILED 170mA, y luego de la modificación VLED 125V e ILED 110mA.

Otro técnico indicó que no logró bajar el voltaje quitando resistencias, y obtuvo resultado colocando una resistencia de 1.5 ohms en R225, R226 y R227, con salida de 124V al arranque y luego 120V.

También se publicó una variante retirando R222 y colocando una 33k, repitiendo el cambio en U201 y U202.

Se corrigió además la referencia del circuito ISET: R222 = 10k y R213 = 20k.

Se informó que el integrado 6A31 puede reemplazarse por 6A20, y que en televisores de 60" esta fuente entrega 24V.

Sobre U105, se aportó que figura como EA1 y podría corresponder a un 431. Además se publicó R143 = 7500 y R148 = 103.

En un caso real sin encendido ni standby, se detectó D108A en corto y también C40 averiado; al reemplazarlos, el equipo volvió a funcionar.

Nota: Estos aportes son referencias de taller y conviene verificarlos sobre la placa exacta antes de aplicar cambios en fuente o backlight.
