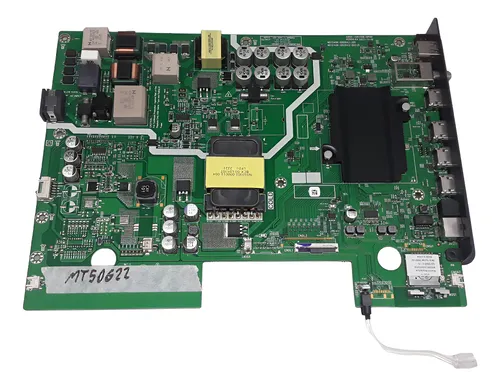

MOTOROLA MT50G22

Modificar valores del menú de servicio sin respaldo puede alterar el funcionamiento del TV. Registrar parámetros antes de intervenir.

Método con control numérico: encender el TV, elegir CATV o TV, esperar 20 segundos, presionar INPUT / SOURCE e ingresar 3 1 9 5.

Método 1 sin números: encender el equipo, dejarlo en CATV o TV, esperar 20 segundos, presionar INPUT / SOURCE y luego hacer Izquierda, Derecha, Izquierda, Derecha.

Método 2 sin números: presionar INPUT / SOURCE, mantener la tecla de ajustes hasta ver el teclado virtual y marcar 3195 con navegación y OK.

Método 3 sin números: presionar HOME, abrir E-manual y ejecutar la secuencia Izq - Der - Arriba - Abajo - OK.

Para salir, presionar varias veces atrás hasta volver a modo cliente o usar power off.

Nota: Los mismos métodos aplican a la plataforma 9K54B / A9K54B.

Si aparece MODO M en la esquina superior izquierda, el equipo quedó en un estado de fábrica que debe desactivarse.

Entrar a MENU → Opciones Avanzadas y abrir el menú de fábrica con 3 1 9 5.

Dentro de System Setting, deshabilitar HOTKEY y Aging Mode.

Pasar la opción Hotkey a Off.

Apagar y encender de nuevo el televisor para confirmar que la leyenda haya desaparecido.

Nota: Este ajuste devuelve el equipo al modo cliente normal y quita la indicación de fábrica en pantalla.

El cambio de logo o restauración de marca puede ser necesario tras reemplazar la placa main, reinstalar firmware o recuperar datos de memoria.

Método 1: entrar al modo service con CATV o TV, esperar 20 segundos, presionar INPUT / SOURCE e ingresar 3 1 9 5.

Buscar el logo deseado dentro del menú interno. Si no aparece, usar la carga por archivo USB del pack de logos publicado.

Método 2: copiar al pendrive la carpeta Android_9216_tvconfig obtenida del pack de logos.

Con el TV encendido, insertar el pendrive, volver a entrar al modo service y ejecutar Update Datas → Update Logo.

Completar el proceso con Others → Out Factory Reset, esperar el apagado y verificar el cambio al volver a encender.

Nota: El pack publicado contiene logos UHD de BGH, Top House, Noblex, Philco, Sanyo, Motorola y Smart TV genérico.

El informe técnico publicado describe una reducción de corriente sobre el controlador OZ9902EGN de doble canal, con el objetivo de bajar consumo y exigencia del backlight.

Canal 1 (IC4B2): revisar R4B15, R4B16, R4B17, R4B18 y R4B19, todas de 2.7Ω, conectadas al pin 11.

Canal 2 (IC4B3): revisar R4B63, R4B64, R4B66, R4B67 y R4B58, también de 2.7Ω, conectadas al pin 11.

La modificación publicada consiste en retirar dos resistencias de 2.7Ω por canal. Ejemplo: R4B15 y R4B16 en canal 1, y R4B63 y R4B64 en canal 2.

Antes de la modificación se informan 50.9V, 550mA y 27.9W. Después, el reporte indica 47.3V, 320mA y 15.2W.

Validar el brillo final y medir corriente de salida para confirmar que la reducción no comprometa el funcionamiento del panel.

Nota: La reducción de corriente baja el brillo y debe evaluarse en cada equipo. El informe la presenta como una referencia técnica, no como una receta universal.

Se reportó un caso donde el backlight se apagaba aun con todos los LEDs en buen estado. La solución publicada apunta al reemplazo de capacitores del circuito.

Canal LED1+: reemplazar los capacitores originales de 15µF / 160V (C0B3, C1B9, C1B16) por 2 capacitores de 47µF / 250V.

Canal LED2+: en los modelos que usan esa rama, reemplazar C0B11 y C1B10 de 15µF / 160V por 2 capacitores de 47µF / 250V.

Según el aporte publicado, luego del cambio el problema quedó completamente solucionado.

Además, se recomienda acompañar la reparación con la reducción de corriente LED para disminuir el estrés del circuito de backlight.

Nota: Este caso fue validado en taller sobre la familia 9K54B y se publicó como solución práctica a una falla intermitente de retroiluminación.

En aportes de comunidad se describieron casos donde el TV se apaga ante bajones de tensión o tiene dificultades de arranque relacionadas con la fuente.

Se sugiere revisar la etapa de PFC, ya que según el diagrama trabaja alrededor de 400V.

También se recomienda comprobar resistencias de alto valor conectadas en serie dentro de la red de referencia del CI de PFC.

Datos aportados de la fuente: U0D3 = AZ331, R3D138 = 100 ohms y ZD1D13 = zener 9.1V.

Se informó que ZD1D13 puede presentar fugas, lo que impediría el arranque de la fuente y produciría calentamiento del CI.

Otro aporte suma revisar el optoacoplador U0D4 dentro del mismo sector de control.

Nota: Estos datos provienen de experiencia de taller y sirven como orientación diagnóstica para fallas de arranque o apagado por línea inestable.

En la comunidad se reportaron casos de imagen doble, dividida o deformada al montar una mainboard de otra variante sobre un panel distinto.

Un primer reporte indica que el problema no pudo resolverse por software y terminó solucionándose instalando la placa correcta para ese televisor.

Luego se aportó una corrección desde la T-CON: alterar el estado del pin 22.

La regla publicada es: si el pin 22 está en 3V, pasarlo a 0V; si está en 0V, llevarlo a 3V.

Otro técnico reportó haber retirado una resistencia y haber inyectado 3V para corregir la imagen estirada y deformada.

El aporte más reciente resume la solución de forma práctica: pasar R20 a R18.

Nota: Este ajuste fue compartido por varios usuarios sobre placas 9K54B / A9K54B y debe verificarse contra la variante de panel y T-CON montada en el equipo.
