MOTOROLA MT55G22

Modificar parámetros del menú de servicio sin conocer su función puede provocar daños permanentes. Registrar siempre los valores originales antes de hacer cambios.

Encender el televisor y seleccionar el modo CATV o TV.

Esperar alrededor de 20 segundos y presionar INPUT/SOURCE.

Con control numérico, ingresar la secuencia 3 1 9 5 para abrir Factory/Service OSD Menus.

Si el control no tiene números, otra entrada posible es presionar INPUT/SOURCE y luego Izquierda → Derecha → Izquierda → Derecha.

También se puede mantener la tecla de ajustes hasta que aparezca el teclado virtual y seleccionar allí el código 3195.

Después de ingresar desde teclado virtual, esperar unos segundos y pulsar una sola vez back para empezar a navegar el menú de service.

Otra variante consiste en entrar a HOME → app E-manual y ejecutar la secuencia Izq → Der → Arriba → Abajo → OK.

Para salir, presionar atrás varias veces hasta volver al modo cliente o apagar con power off.

Nota: Este acceso permite diagnóstico, configuración interna y selección de funciones técnicas del equipo.

Si en la esquina superior izquierda aparece la leyenda MODO M, el televisor quedó en un modo de fábrica o técnico.

Ingresar a MENU → Opciones Avanzadas.

Escribir 3 1 9 5 para abrir el menú de fábrica.

Entrar en System Setting y desactivar HOTKEY y Aging Mode, dejando Hotkey en off.

Apagar y volver a encender el televisor para confirmar que la leyenda desapareció.

Nota: Al deshabilitar Hotkey y Aging Mode, el equipo vuelve al modo normal de usuario.

Este ajuste puede ser necesario después de reemplazar la mainboard, reinstalar firmware o recuperar la memoria. El siguiente método modifica el logo directamente desde el modo service.

Ingresar al modo service con el método compatible para esta plataforma 9K54B.

Una vez dentro de Factory/Service OSD Menus, buscar la opción correspondiente al cambio de logo o marca.

Seleccionar el logo deseado y confirmar el cambio desde el menú interno del televisor.

Si la marca buscada no aparece en la lista, utilizar la carga por USB del pack de logos disponible para esta misma placa.

Nota: Cuando el logo no figura en el menú service, la alternativa correcta es la carga por TVConfig desde pendrive.

El sistema de backlight utiliza el controlador OZ9902EGN, que regula la corriente LED a través de resistencias de sensado. Reducir esa corriente disminuye consumo y exigencia sobre los LEDs.

Identificar los canales del driver: IC4B2 y IC4B3, ambos con controlador OZ9902EGN.

En el canal 1 revisar las resistencias asociadas al pin 11: R4B15, R4B16, R4B17, R4B18 y R4B19, de 2.7Ω.

En el canal 2 controlar R4B63, R4B64, R4B66, R4B67 y R4B58, también de 2.7Ω.

Para reducir corriente, retirar dos resistencias de 2.7Ω en el canal 1. Una opción reportada es quitar R4B15 y R4B16.

Hacer lo mismo en el canal 2, pudiendo retirar por ejemplo R4B63 y R4B64.

Verificar las mediciones finales. El informe indica un cambio aproximado de 50.9V / 550mA / 27.9W a 47.3V / 320mA / 15.2W, con menor brillo y un ahorro cercano al 45%.

Nota: Esta modificación es tentativa y debe validarse en cada equipo. Reducir corriente también reduce luminosidad, por lo que conviene medir y ajustar antes de cerrar el trabajo.

Se reportaron casos de apagado ante baja de tensión, fallas de arranque y backlight que se apaga con LEDs aparentemente sanos. Son aportes de taller útiles para diagnóstico.

Ante fallas vinculadas al PFC, revisar la red de resistencias de alto valor que toma referencia para el CI. Se informó una referencia de trabajo de alrededor de 400V según el diagrama.

Como datos de fuente se mencionaron U0D3 = AZ331, R3D138 = 100 ohms y ZD1D13 = zener 9,1V; se indicó que el zener puede presentar fugas y provocar que la fuente no arranque y recaliente el CI.

También se agregó como referencia de campo el optoacoplador U0D4 en un caso de reparación asociado a la misma plataforma.

Para el caso de backlight que se apaga aun con LEDs buenos, se reportó el reemplazo de los capacitores C0B3, C1B9 y C1B16 de 15µF/160V por 47µF/250V en LED1+.

En LED2+, cuando la rama existe, se informó el reemplazo de C0B11 y C1B10 de 15µF/160V por 47µF/250V.

Después del cambio de capacitores, se recomendó además retirar resistencias del circuito LED para bajar corriente y evitar recaídas en la falla de backlight.

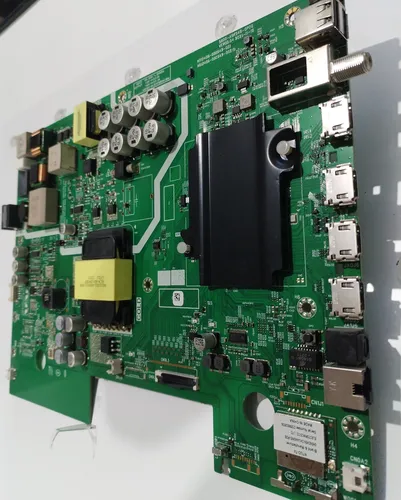

Nota: Estos datos provienen de experiencias de reparación sobre la placa 5800-A9K54B-0P00. Conviene confirmar cada componente sobre la placa real antes de reemplazarlo.

Se reportaron casos de imagen doble o distorsionada al reemplazar la mainboard entre variantes de 50" y 55". La solución de campo apunta a la T-COM.

Revisar el estado del pin 22 en el conector de la T-COM.

Según el aporte compartido, si el pin 22 está en 3V debe pasarse a 0V; si está en 0V, debe llevarse a 3V.

En un caso práctico, la reparación se resolvió retirando la resistencia correspondiente e inyectando 3V cuando el pin estaba originalmente en 0V.

Como alternativa más simple, otro aporte final indicó mover la resistencia de R20 a R18.

Después del cambio, verificar que desaparezcan la pantalla dividida, la imagen estirada o la deformación en el panel.

Nota: Este ajuste es un aporte práctico sobre la T-COM y conviene aplicarlo solamente cuando la falla de panel se presenta tras reemplazo de placa con la misma familia.
