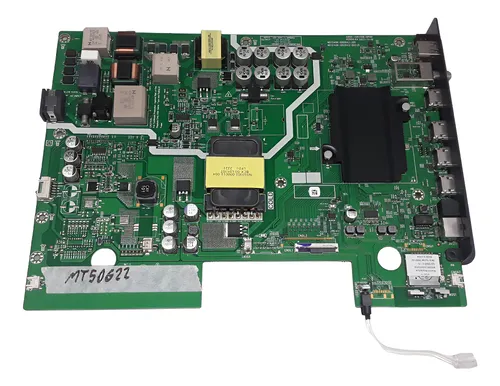

MOTOROLA MT50Y003A1B

Modificar parámetros del menú de servicio sin conocer su función puede dejar el equipo inoperable. Antes de tocar valores, registrar la configuración original.

Encender el TV y seleccionar el modo CATV o TV.

Esperar aproximadamente 20 segundos y presionar INPUT/SOURCE.

Con control numérico, ingresar la secuencia 3 1 9 5 para abrir Factory/Service OSD Menus.

Si el control no tiene números, una alternativa es pulsar INPUT/SOURCE y luego la secuencia Izquierda → Derecha → Izquierda → Derecha.

Otra variante sin teclado numérico consiste en mantener presionada la tecla de ajustes hasta que aparezca el teclado virtual y seleccionar allí el código 3195.

Después de ingresar por teclado virtual, esperar unos segundos y presionar una sola vez back para comenzar a navegar el menú de servicio.

También se puede acceder desde HOME → app E-manual y luego ejecutar Izquierda → Derecha → Arriba → Abajo → OK.

Cuando el acceso es correcto, en pantalla aparece Factory/Service OSD Menus.

Para salir, presionar atrás varias veces hasta volver al modo cliente o apagar con power off.

Nota: Este acceso se utiliza para diagnóstico, configuración y carga de ajustes internos. No aplicar cambios sin respaldo previo.

Si en la esquina superior izquierda aparece la leyenda MODO M, el equipo quedó en un modo técnico o de fábrica.

Ingresar a MENU → Opciones Avanzadas.

Escribir 3 1 9 5 para abrir el menú de fábrica.

Entrar en System Setting y desactivar HOTKEY y Aging Mode, dejando Hotkey en off.

Apagar y volver a encender el televisor para confirmar que la leyenda desapareció.

Nota: Deshabilitar Hotkey y Aging Mode devuelve el TV al modo normal de usuario.

Este ajuste puede ser necesario después de cambiar la placa main, reinstalar firmware o recuperar datos de memoria. El siguiente método modifica el logo directamente desde el menú service.

Ingresar al modo service usando el método disponible para esta plataforma.

Una vez dentro de Factory/Service OSD Menus, buscar la sección donde se administra el logo o la marca del arranque.

Seleccionar el logo disponible que corresponda con el equipo y confirmar el cambio desde el menú interno.

Si la marca buscada no aparece en la lista, usar la carga de logos por USB del bloque de firmware para escribir un pack compatible.

Nota: Cuando el logo deseado no figura en el menú de servicio, la alternativa válida es la carga por archivo USB mediante Update Logo.

El sistema de backlight usa el controlador OZ9902EGN, que regula la corriente por lazo de retroalimentación. La reducción se logra modificando resistencias de sensado en los canales LED.

Identificar los dos canales: IC4B2 y IC4B3, ambos con driver OZ9902EGN.

En el canal 1, revisar las resistencias ligadas al pin 11: R4B15, R4B16, R4B17, R4B18 y R4B19, todas de 2.7Ω.

En el canal 2, controlar R4B63, R4B64, R4B66, R4B67 y R4B58, también de 2.7Ω.

Para bajar corriente, retirar dos resistencias de 2.7Ω en el canal 1; una opción reportada es quitar R4B15 y R4B16.

Repetir el mismo criterio en el canal 2, pudiendo retirar por ejemplo R4B63 y R4B64.

Verificar el resultado. El reporte indica paso de 50.9V / 550mA / 27.9W a 47.3V / 320mA / 15.2W, con menor brillo y una reducción de consumo cercana al 45%.

Nota: Esta modificación es tentativa y debe medirse en cada equipo. Menor corriente mejora la exigencia sobre LEDs y driver, pero también reduce el nivel de luminosidad.

Se reportaron casos de apagado bajo caída de línea, fallas de arranque y backlight que se apaga aun con LEDs correctos. Estos aportes son comunitarios y deben validarse en banco.

En fallas vinculadas al PFC, revisar la red de resistencias de alto valor que entrega referencia al integrado, ya que se reportó trabajo sobre línea de 400V.

Como dato de fuente, se informó U0D3 = AZ331 y R3D138 = 100 ohms.

También se indicó que ZD1D13, zener de 9,1V, puede presentar fugas; en ese escenario la fuente no arranca y se calienta el CI.

Para fallas de backlight con LEDs sanos, un reporte validado reemplazó en LED1+ los capacitores C0B3, C1B9 y C1B16 de 15µF/160V por 47µF/250V; y en LED2+, cuando existe esa rama, cambió C0B11 y C1B10 por el mismo valor de reemplazo.

Luego del reemplazo de capacitores, se recomienda complementar con la reducción de corriente del informe de backlight para disminuir la probabilidad de recaída.

Nota: Estos datos provienen de experiencias de taller sobre la plataforma 9K54B / A9K54B. Conviene corroborar cada componente sobre la placa real antes de reemplazarlo.

Se registraron casos de imagen doble, pantalla estirada o deformada luego de reemplazar mainboard entre variantes de 50" y 55". La solución reportada se centra en la T-COM.

Revisar el estado del pin 22 en el conector de la T-COM.

Según el aporte comunitario, si ese pin está en 3V debe pasarse a 0V; si está en 0V, debe llevarse a 3V.

En un caso documentado, la corrección se logró retirando la resistencia correspondiente e inyectando 3V al punto cuando el pin estaba originalmente en 0V.

Otro aporte posterior simplifica la maniobra indicando mover la resistencia de R20 a R18.

Después del cambio, volver a probar el equipo y confirmar que desaparezcan la doble imagen y la deformación del panel.

Nota: Este procedimiento es un aporte práctico de taller sobre la T-COM. Conviene verificar primero la correspondencia real entre panel, placa y señales antes de modificar niveles o puentes.
