NEX NX-L32HD

Descargas NEX NX-L32HD: manuales, diagramas de placa y fuente, más datos de memoria SPI (PDF/ZIP/RAR)

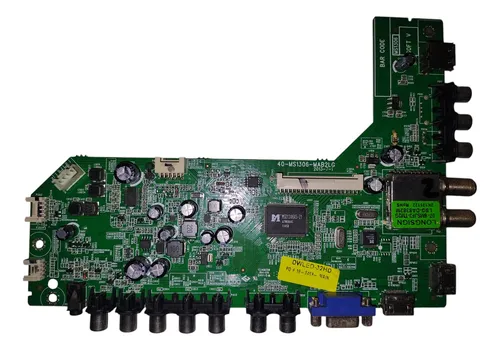

Marca: NEX Modelo: NX-L32HD Placa: 40-MS1306-MAB2LG Chasis: MS306D-LA
NEX NX-L32HD
Descarga disponible para miembros con suscripción activa.
DESCARGA DISPONIBLE PARA MIEMBROS CON SUSCRIPCIÓN ACTIVA
Manuales, diagramas y memorias técnicas
  • Diagrama — MainBoard 40-MS1306-MAB2LG
  • Diagrama — MS306D-LA (LED23E4200)
  • Diagrama — MS306D-LA (LED24T3540)
  • Diagrama — MS306D-LA (LED28B2500)
  • Diagrama — MS306D-LA (LED32B2600)
  • Diagrama — MS306D-LA (LED32T3520)
  • Diagrama — PowerBoard SHG3206A-101H / DLBB242
  • Diagrama — PowerBoard SHG3203B-101H / SHG3206A-101H / DLBB253
  • Manual de Usuario — NEX NX-L32HD
  • Manual Service — NEX NX-L32HD
  • Datos de Memoria / DUMP — NEX NX-L32HD (U202 / W25Q32BV)
  • Datos de Memoria / PinOut / DUMP — NEX NX-L32HD (W25Q32)
  • Datos de Memoria / DUMP — LED32B2600 (40-MS1306-MAB2LG)
Información técnica
Información técnica NEX NX-L32HD
Datos técnicos y documentación disponible para esta plataforma
Info detallada

Info detallada

Ficha
Empresa / Marca
NEX
NX-L32HD
Modelo
NX-L32HD
Chasis
MS306D-LA
Matriz
TCL
Control remoto
RC210
Modelo compatible
DAEWOO DWLED-32HD
Project ID
4
Placas y conectividad
MainBoard
40-MS1306-MAB2LG
PowerBoard
SHG3206A-101H / DLBB242
PowerBoard
SHG3206A-101H / DLBB253
Panel Display
TCL LVW320CSOT E45 V12 · 1366×768 · 60Hz · LVDS (1 ch, 8-bit) · 12V/0.45A

Documentación técnica

Manual de Usuario — NEX NX-L32HD
Manual_Instrucciones_NX-L32HD
Descargas: No especificadas Descarga VIP
Manual Service — NEX NX-L32HD
Manual_Service_NX-L32HD
Descargas: No especificadas Descarga VIP
Diagrama — MainBoard 40-MS1306-MAB2LG
40-MS1306-MAB2LG
715.83 KiB Descargado 2283 veces Descarga VIP
Diagrama — MS306D-LA (LED23E4200)
LED23E4200-MS306D-LA
829.17 KiB Descargado 294 veces Descarga VIP
Diagrama — MS306D-LA (LED24T3540)
LED24T3540-MS306D-LA
3.77 MiB Descargado 280 veces Descarga VIP
Diagrama — MS306D-LA (LED28B2500)
LED28B2500_MS306D-LA
3.36 MiB Descargado 380 veces Descarga VIP
Diagrama — MS306D-LA (LED32B2600)
LED32B2600-MS306D-LA
886.33 KiB Descargado 330 veces Descarga VIP
Diagrama — MS306D-LA (LED32T3520)
LED32T3520-MS306D-LA
3.58 MiB Descargado 432 veces Descarga VIP
Diagrama — PowerBoard SHG3206A-101H / DLBB242
SHG3206A-101H_DLBB242
465.92 KiB Descargado 1659 veces Descarga VIP
Diagrama — PowerBoard SHG3203B-101H / SHG3206A-101H / DLBB253
SHG3203B-101H
745.61 KiB Descargado 737 veces Descarga VIP
Datos de Memoria / DUMP — NEX NX-L32HD (U202 / W25Q32BV)
NEX_NX-L32HD_40-MS1306-MAB2LG_u202_W25Q32BV
2.73 MiB Descargado 83 veces Descarga VIP
Datos de Memoria / PinOut / DUMP — NEX NX-L32HD (W25Q32)
NX-L32HD_W25Q32
2.75 MiB Descargado 100 veces Descarga VIP
Datos de Memoria / DUMP — LED32B2600 (40-MS1306-MAB2LG)
led32b2600_probada_ok
2.8 MiB Descargado 119 veces Descarga VIP
Nota: verificar compatibilidad entre placa, panel y memoria antes de usar diagramas o regrabar dumps en esta plataforma.
Dump memoria
Datos de Memoria / DUMP — NEX NX-L32HD
Dump SPI extraído de la memoria U202 para regrabación cuando la mainboard no inicia por software dañado.
DUMP SPI W25Q32BV NX-L32HD

Archivos de memoria — NEX NX-L32HD

Descarga disponible para miembros con suscripción activa para regrabar la SPI de la mainboard 40-MS1306-MAB2LG.

ARCHIVOS DISPONIBLES
Imagen SPI — NEX NX-L32HD (U202 / W25Q32BV)
Archivo: NEX NX-L32HD - 40-MS1306-MAB2LG - u202 W25Q32BV.rar
Tamaño: 2.73 MiB
Descargado 83 veces
DESCARGA DISPONIBLE PARA MIEMBROS CON SUSCRIPCIÓN ACTIVA

Instrucciones de regrabación — NEX NX-L32HD

PROCEDIMIENTO
Sin Info: por el momento (no se publicaron pasos de lectura o escritura para este dump SPI).
NOTA TÉCNICA

Nota: En NEX NX-L32HD, un dump es literalmente un volcado de memoria: lo que estaba guardado dentro del chip se guarda en un archivo. Sirve para restaurar la memoria si quedó corrupta por una actualización fallida, corte de luz o software incorrecto, permitiendo que el equipo vuelva a encender.

PinOut dump
Datos de Memoria / PinOut / DUMP — NEX NX-L32HD
Archivo de memoria SPI asociado a esta plataforma, útil para respaldo o reprogramación cuando el sistema no arranca.
PINOUT DUMP SPI W25Q32

Archivos de memoria — NEX NX-L32HD

Descarga disponible para miembros con suscripción activa para memoria SPI de esta variante.

ARCHIVOS DISPONIBLES
Datos de Memoria / PinOut — NEX NX-L32HD (W25Q32)
Archivo: NX-L32HD_W25Q32.zip
Tamaño: 2.75 MiB
Descargado 100 veces
DESCARGA DISPONIBLE PARA MIEMBROS CON SUSCRIPCIÓN ACTIVA

Instrucciones de conexión / lectura — NEX NX-L32HD

PROCEDIMIENTO
Sin instrucciones de paso por el momento. No se publicaron puntos de conexión ni secuencia de lectura/escritura para esta memoria.
NOTA TÉCNICA

Nota: En NEX NX-L32HD, el dump se usa porque es la forma más directa de recuperar software cuando el equipo no responde. Sirve para reemplazar el contenido de la memoria sin necesidad de que el TV arranque primero. Por eso es común en reparaciones de mainboard.

Dump memoria
Datos de Memoria / DUMP — LED32B2600
Dump SPI probado para mainboard 40-MS1306-MAB2LG, útil como referencia de memoria compartida con esta plataforma.
DUMP SPI LED32B2600 40-MS1306-MAB2LG

Archivos de memoria — LED32B2600

Descarga disponible para miembros con suscripción activa. Archivo reportado como probado sobre la misma familia de placa.

ARCHIVOS DISPONIBLES
Dump SPI probado — LED32B2600 (40-MS1306-MAB2LG)
Archivo: led32b2600 probada ok.rar
Tamaño: 2.8 MiB
Descargado 119 veces
DESCARGA DISPONIBLE PARA MIEMBROS CON SUSCRIPCIÓN ACTIVA

Instrucciones de regrabación — LED32B2600

PROCEDIMIENTO
Sin Info: por el momento (no se publicaron pasos de grabación para este dump probado).
NOTA TÉCNICA

Nota: En LED32B2600, el dump es un archivo técnico para programadores como CH341A o RT809H. Sirve para escribir o reescribir memorias de mainboard cuando se sospecha corrupción. Es una práctica común en reparación electrónica de TVs.

Soporte y aportes — NEX NX-L32HD
Menú Service • Audio entrecortado • Sin audio • Etapa MUTE • Aportes de reparación
Service Audio Mute Aporte

Menú Service / Modo Servicio / Modo Fábrica — NEX NX-L32HD

Cambiar parámetros internos sin conocer su función puede provocar daños permanentes. Este acceso debe usarse solo con criterio técnico.

Encender el televisor y usar el control remoto original o compatible.
Entrar en Imagen y dejar seleccionada la opción Contraste.
Para abrir el Menú Fábrica, marcar la secuencia 9 7 3 5.
Si necesitás entrar al Menú Diseño, repetir el acceso desde contraste y cargar 1 9 5 0.
Para el Menú Servicio, volver a contraste y digitar 9 7 0 5.

Nota: En esta plataforma el acceso se hace desde imagen/contraste. Antes de modificar valores, conviene anotar la configuración original.

Informe técnico: Se entrecorta el sonido / Sin audio — NEX NX-L32HD

Síntoma reportado: el audio puede cortarse luego de un tiempo de funcionamiento, quedar en mute o directamente desaparecer.

Confirmar primero si la falla aparece solo en parlantes o también en la salida de auriculares.
Como prueba inicial, levantar el capacitor C602 = 1uF de la etapa de mute.
Si el audio no se recupera, reemplazar Q602 = BT3904 y Q601 = BT3906.
Reprobar arranque, mute y estabilidad del audio después de la intervención.

Nota: La receta base publicada apunta a la etapa MUTE. Si la falla persiste, hay aportes adicionales sobre componentes de audio en la misma mainboard.

Aportes técnicos de audio / etapa MUTE — MS306D-LA (40-MS1306-MAB2LG)

Sobre esta misma plataforma se publicaron varias experiencias de reparación. Los casos coinciden en que la sección de audio es crítica y puede fallar por más de un componente.

Revisar C622 si hay ripple o audio inestable; en varios casos su reemplazo resolvió el problema o eliminó ruidos.
Medir R621 de 10 ohm y C630 de 1uF en la alimentación del integrado de audio; se reportaron resistencias abiertas y capacitores con fugas o en corto.
Tener presente que el integrado U601 puede venir como TPA3113D2 o RT9108NB, y ambos fueron reportados como reemplazo directo.
En algunas variantes también se mencionaron como puntos a revisar D601, C601, C607 y el propio C602.
Si al anular la etapa mute aparece ruido al encender, considerar que ese circuito también amortigua transitorios durante arranque, cambios de canal o cambio de fuente.
Cuando la reparación tradicional no se mantiene estable, se reportó como alternativa un módulo de audio externo de 10W alimentado con 12V.

Nota: No todas las variantes de esta main traen exactamente los mismos componentes montados; por eso conviene verificar la serigrafía real antes de aplicar una receta tomada de otro equipo.

Aporte adicional: comportamiento del circuito de mute — MS306D-LA

Un aporte explicó que el mute del televisor no actúa solo cuando se presiona la tecla del control remoto: también entra automáticamente durante el arranque y en ciertos cambios de estado.

Tener en cuenta que el TV activa el mute al encender, al cambiar de canal y al entrar a funciones como Source.
Si se anula esa etapa sin corregir la causa de fondo, pueden empezar a escucharse ruidos que antes quedaban silenciados por diseño.
Por eso, si la prueba de levantar componentes devuelve audio pero deja ruidos de encendido, conviene seguir el diagnóstico sobre alimentación, capacitores y el IC de salida.

Nota: Este aporte ayuda a interpretar por qué algunas pruebas rápidas recuperan audio, pero luego dejan efectos secundarios en la salida de parlantes.
