NEX NX-L39FHD
Descargas NEX NX-L39FHD: firmware USB, diagramas, manuales y dumps técnicos
-
Firmware — Actualización / Instalación por USB NEX NX-L39FHD (Chasis MS306D-LA) -
Instructivo de Actualización — Chasis MS306D
-

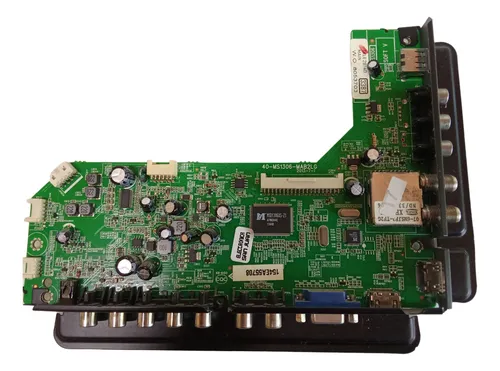

Diagrama — 40-MS1306-MAB2LG
-
Diagrama — LED23E4200 / MS306D-LA
-
Diagrama — LED24T3540 / MS306D-LA
-
Diagrama — LED28B2500 / MS306D-LA
-
Diagrama — LED32B2600 / MS306D-LA
-
Diagrama — LED32T3520 / MS306D-LA
-
Diagrama — SHG3206A-101H / DLBB242
-
Manual de Usuario — Manual Instrucciones NX-L32HD
-
Manual Service — NEX NX-L39FHD
-
Datos de Memoria / PinOut / DUMP — NEX NX-L39FHD (U202 W25Q32) -
DUMP de SPI — LED32B2600 / 40-MS1306-MAB2LG
Info detallada
Documentación técnica
Firmware por USB — MS306D-LA / NEX NX-L39FHD
NEX NX-L39FHD — Actualización de Firmware por USB
Instrucciones de actualización con pendrive
- Sin Info: por el momento
Usar pendrive en FAT32 y dejar el USB solo con el archivo del firmware. No cortar la energía durante la actualización para evitar corrupción del sistema.
-
Instructivo Actualizacion Chasis MS306D.pdf (Descargas: No especificadas)
descarga disponible a miembros con suscripcion activa
-
MS306D_TCL(NEX V8-M306DRD-LF1V004).rar (2.72 MiB) (Descargado 0 veces)
descarga disponible a miembros con suscripcion activa
Archivos de memoria — NEX NX-L39FHD
descarga disponible a miembros con suscripcion activa
Datos de Memoria / DUMP — NEX NX-L39FHD (U202 W25Q32)
descarga disponible a miembros con suscripcion activa
Instrucciones de regrabación — NEX NX-L39FHD
Archivos de memoria — LED32B2600 / 40-MS1306-MAB2LG
descarga disponible a miembros con suscripcion activa
DUMP de SPI — LED32B2600 / 40-MS1306-MAB2LG
descarga disponible a miembros con suscripcion activa
Instrucciones de regrabación — LED32B2600 / 40-MS1306-MAB2LG
Menú Service / Modo Servicio / Modo Fábrica — NEX NX-L39FHD
- Para ingresar al Menú Fábrica, entrar en Imagen, seleccionar Contraste y presionar la secuencia 9 7 3 5.
- Para abrir el Menú Diseño, entrar en Imagen, seleccionar Contraste y presionar 1 9 5 0.
- Para acceder al Menú Servicio, entrar en Imagen, seleccionar Contraste y presionar 9 7 0 5.
Nota: Cambiar parámetros de servicio sin conocer su función puede provocar daños permanentes o dejar el panel mal configurado.
Informe técnico — Se entrecorta el sonido / sin audio
- Síntoma detectado: el sonido se entrecorta, queda en mute después de un tiempo o directamente no hay audio.
- Solución publicada para la etapa de mute: levantar C602 = 1uF.
- Si no recupera el audio, reemplazar Q602 = BT3904 y Q601 = BT3906.
- En otros casos reportados se resolvió revisando C622, R621 = 10 ohm y C630 = 1uF.
- También se informó reemplazo del integrado de audio TPA3113D2; para esta placa se indicó que TPA3113D2 y RT9108NB son reemplazo directo.
- Hubo equipos con audio por auriculares pero sin audio en parlantes, y aportes donde la causa estuvo en R621 abierta o componentes del sector AVCC del integrado.
Nota: En esta placa la sección de audio fue reportada varias veces como crítica. Antes de cambiar la mainboard conviene revisar la etapa de mute, la alimentación del IC de audio y los componentes asociados.
Aportes adicionales — pantalla invertida / cambio de logo
Se reportó un caso con una placa igual proveniente de un TV TCL de 32", donde el equipo encendió pero quedó con la pantalla invertida. Según el aporte, al probar el firmware publicado solo cambió el logo y no corrigió la orientación de imagen.
También quedó registrado otro aporte indicando que en un caso el sintonizador dejó de funcionar, sin solución técnica publicada dentro del contenido entregado.
Nota: En el material recibido no se publicó una ruta confirmada para corregir pantalla invertida ni un ajuste documentado para recuperar el sintonizador en este modelo.
