Manual Service Noblex 22LC817H, diagrama y dump SPI

Advertencia: cambiar parámetros del menú de servicio sin comprender su función puede causar daños permanentes. Ingresá únicamente si estás capacitado para reparación.

Encender el televisor.

Presionar el botón Menu.

Ingresar a Sound → Balance.

Con Balance = “0”, introducir la secuencia 0 → 5 → 3 → 2.

Si no abre, probar la secuencia alternativa 1 → 9 → 6 → 9.

Nota: Antes de modificar valores, anotar la configuración original para poder revertir cambios.

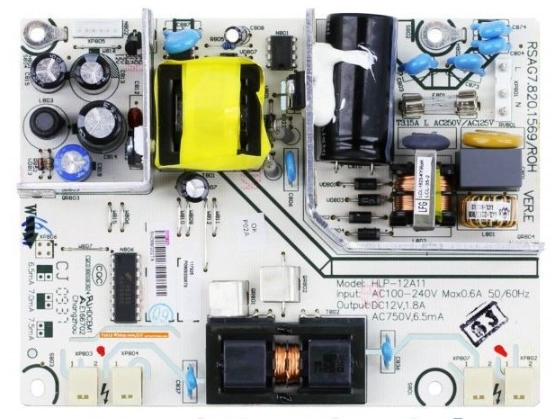

Se reporta que el OB2263AP puede utilizarse como reemplazo directo del SG6859ADZ (N801) en la PowerBoard RSAG7.820.1569, ya que ambos cumplen la misma función dentro de la fuente conmutada y presentan compatibilidad eléctrica y de control, evitando ajustes adicionales.

Nota: Validar tensiones y funcionamiento de la fuente luego del reemplazo, especialmente el arranque estable y la salida de 12V.

Otro aporte coincide en que el OB2263AP desempeña el mismo rol que el SG6859ADZ en la etapa PWM de la fuente RSAG7.820.1569, por lo que puede montarse como sustituto directo sin requerir modificaciones extra en el circuito.

Nota: Si el equipo sigue sin sostener el encendido, revisar el circuito de autoalimentación del controlador (VDD) y componentes asociados.

En fuentes que usan controlador SG6859A, cuando el televisor no enciende o intenta arrancar y se apaga, suele estar involucrado el circuito de autoalimentación: el PWM recibe tensión de inicio, pero no logra sostener su funcionamiento estable.

La medición de la línea VDD (antes y después del intento de arranque) permite confirmar el problema y orientar la reparación sin reemplazar la fuente completa.

Nota: Si hay “arranque y caída”, priorizar revisión de VDD y del camino de autoalimentación del controlador.

Síntoma: la fuente intenta iniciar, pero no mantiene el encendido. En algunos casos se percibe un arranque fallido repetitivo.

Diagnóstico: se encontró la resistencia R807 (10Ω) totalmente abierta. Esta resistencia integra el circuito que mantiene la autoalimentación hacia el pin VDD del controlador SG6859A.

Revisar R807 (10Ω) en la RSAG7.820.1569 y confirmar si está abierta.

Controlar la tensión de VDD del SG6859A durante el intento de arranque (sube y cae si no se sostiene).

Verificar el diodo VD807, ya que participa en el rectificado para la autoalimentación.

Reemplazar R807 por otra del mismo valor y potencia, y comprobar R808/R809/R810.

Confirmar que VDD queda estable y que la fuente sostiene el ciclo normal; resultado esperado: el equipo enciende correctamente.

Nota: No alcanza con la tensión inicial de arranque: si falta autoalimentación (R807 + VD807), el SG6859A entra en protección y la fuente se apaga. Medir VDD es clave para confirmar la causa.
