Firmware Noblex 24LD839FT por USB para panel SEA1 y TDA1

Advertencia: cambiar parámetros del menú de servicio sin conocimiento puede provocar fallas permanentes. Proceder solo con criterio técnico.

Con el TV LCD encendido, presionar la tecla SOURCE.

Ingresar la secuencia 2 → 5 → 8 → 0.

Nota: Antes de tocar opciones, anotar valores originales para poder revertir cambios.

Se reportó una reparación donde el TV no encendía o encendía y quedaba con teclado bloqueado. La solución fue actualizar el firmware, aclarando que existen dos displays y los archivos no son intercambiables.

Identificar el panel: LC230EUE-SEA1 o LC230EUE-TDA1.

Usar el firmware que coincida con esa variante de display. SEA1 ≠ TDA1.

Dato adicional: en un caso se indicó que, para reprogramar, fue necesario borrar la memoria flash antes de grabarla.

Nota: Si el firmware no coincide con el panel, pueden aparecer síntomas raros o el equipo no completar el arranque.

Se comentaron casos donde la main queda en standby con luz roja y a veces enciende y otras no, sin daño visible.

Se sugirió revisar U49 por falsos contactos: retirarlo, limpiar bien la zona y resoldar.

Aclaración del aporte: U49 puede estar soldado también en su parte inferior; revisar esa unión al trabajar.

Otro consejo: verificar si hay 3V en KEY0 y KEY1 cuando aparece la falla.

Nota: Se mencionó que en algunos casos el origen puede ser el microcontrolador dañado si las tensiones aparecen un rato y luego caen.

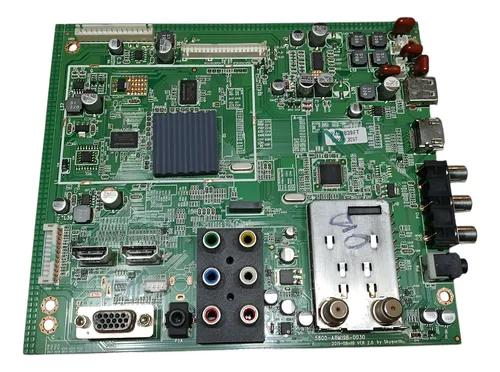

Se reportó que para este mismo chasis existen variantes de mainboard: en algunas U49 se identifica como MP1492 y en otras como P3484. También se mencionaron diferencias de disipador y componentes.

En una variante con P3484, se indicó: pin 2 = entrada 12V, pin 3 = salida 5V.

Para retirarlo, se sugirió calentar desde abajo porque el componente tiene la base soldada.

Aporte con osciloscopio: aunque el tester muestre 5V estables, al aumentar consumo la línea puede caer a aproximadamente 2.5V por milisegundos.

Recomendación práctica: si no hay osciloscopio y la falla es “rojo → azul un segundo → rojo”, se sugirió reemplazar P3484 antes de seguir con firmware u otras pruebas.

Aporte adicional: ante falla de U49, un usuario comentó reemplazo por MP1482 con buen resultado.

Nota: Si al desconectar LVDS el equipo se estabiliza, puede indicar que la línea de 5V se viene abajo al alimentar panel.

Se reportó que, luego de reparar la sección de fuente en la main, al conectar el LVDS se caen las tensiones y aparece sobreconsumo de pantalla.

Respuesta aportada: revisar el IC ubicado junto al conector LVDS, asociado a la fuente de 5V en 8M19B.

Nota: En otro aporte se mencionó que la pantalla puede ser una de las cargas que más corriente demanda cuando se alimenta desde 5V.

Se mencionó un caso con daño por rayo: el equipo volvió a encender tras cambiar un componente U49, pero quedó bloqueado con lluvia y el mensaje BURN MODE.

Sin Info: por el momento. Se consultó si requiere cambiar y grabar EEPROM, pero no se publicó un procedimiento completo.

Nota: Si aparece BURN MODE, suele estar relacionado a configuración interna o memoria; conviene respaldar antes de reprogramar.

Se consultó por un silbido o zumbido en la fuente. Un aporte indicó un cambio de capacitor como solución práctica, referenciado a JVC LT24DR530.

Reemplazar el capacitor CB5 de 1000µF/25V por 2200µF/25V en la plaqueta de fuente.

Nota: Este dato se compartió como modificación práctica; validar compatibilidad y estado general de la fuente antes de aplicar.
