Firmware Noblex 24LD866HT por USB para logo y reinicios

Si el TV enciende y permite entrar al menú service, la actualización normal por USB puede ayudar cuando hay errores de software, sistema inestable, fallas después de una configuración o necesidad de reinstalar firmware.

Si el TV queda en el logo, se reinicia, no inicia o no permite actualizar desde el menú, se utiliza la instalación forzada por USB con la tecla MENU del TV y el archivo USBUpgrade.bin.

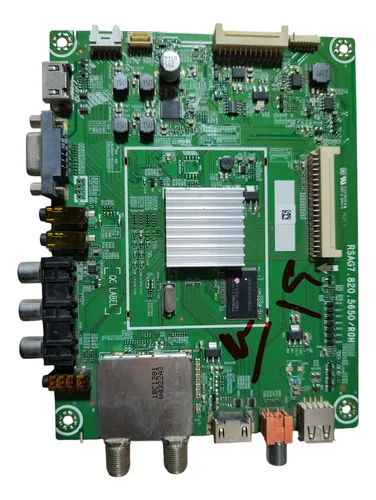

Para técnicos: si el firmware por USB no recupera el equipo, revisar memoria NAND N51 TC58NVG1S3HTA00, fuente RSAG7.820.5258, MainBoard RSAG7.820.5650 / RSAG7.820.6141, backlight y tensiones principales.

Nota: El firmware corrige fallas de software. Si la falla está en fuente, panel, backlight, mainboard o componentes físicos, se requiere diagnóstico electrónico.

Advertencia: cambiar valores del menú de servicio sin conocer su función puede provocar fallas de imagen, errores de panel, logo incorrecto o mal funcionamiento del equipo.

Encender el TV y pulsar MENU.

Ir a SONIDO → BALANCE y dejar BALANCE en 0.

Pararse sobre “Balance” sin presionar OK y teclear 1 9 6 9.

Aparece la “M”; pulsar MENU para mostrar el menú de service.

Para salir, pulsar Power off.

Nota: Antes de modificar parámetros, anotar o fotografiar los valores originales.

El reset borra configuraciones del usuario y deja el equipo como salió de fábrica. Luego se repite la configuración inicial.

Método 1: menú de usuario

Ingresar a MENU.

Ir a Configuración → Restaurar parámetros de fábrica y confirmar.

El TV se reinicia; completar el asistente de configuración inicial.

Método 2: menú service

Entrar a Service con la secuencia 1969 usando Balance en 0.

Seleccionar Init → Unprotected Clear → OK. El TV reinicia.

Nota: Tras el reset, reconfigurar canales, red y ajustes básicos según el uso del equipo.

Este ajuste puede ser necesario luego de reemplazar mainboard, reinstalar firmware, regrabar memoria o convertir una placa compatible a otro modelo.

Entrar a Service: MENU → SONIDO → BALANCE en 0 → 1 9 6 9. Aparece “M”; luego pulsar MENU.

Ruta 1: Factory Option → OK → Logo Option → LOGO.

Ruta 2: Factory Menu → Options → Logo.

Elegir la marca con ← / →. Si no aparece la correcta, usar Welcome o Apagado.

Apagar con el control remoto y encender nuevamente para verificar el cambio.

Nota: En algunas variantes, las opciones de logo pueden cambiar según firmware, placa y configuración de fábrica.

Este modelo utiliza la fuente RSAG7.820.5258 con controlador de backlight OZ9998AGN. Se indicó que es posible optimizar la confiabilidad del backlight reduciendo la corriente mediante el ajuste del circuito asociado al controlador.

Se sugiere revisar el informe técnico específico del controlador OZ9998AGN para fundamentos, análisis y procedimiento recomendado.

Nota: Reducir corriente baja el estrés térmico y puede extender la vida útil de los LEDs, cuidando el nivel de brillo requerido.

Tensiones listadas para diagnóstico en HOT/COLD GROUND, funcionamiento normal y stand-by, incluyendo pines del controlador OZ9998.

HOT GROUND: C810: 287.0V / 298.1V STBY · VD927: 252.7V / 258.5V STBY · VD928: 252.7V / 258.5V STBY · VD933: 18.91V / 14.35V STBY.

COLD GROUND: VD945: 12.15V / 12.16V STBY · VD947: 12.15V / 12.16V STBY · VD811: 29.74V VLED.

N834 / OZ9998: Pin1 = 3.30V · Pin10 = 1.26V · Pin17 = 5.00V · Pin19 = 12.15V.

Nota: Comparar con valores reales para ubicar caídas, oscilaciones o protecciones activas. En HOT GROUND trabajar con extrema precaución.

Caso reportado: fuente muy dañada, con placa ennegrecida y varios componentes defectuosos.

Componentes reemplazados: fusible, C804/C803 470pF/400V, N931 NCP1271, N932 PC817, N933 TL431, V931 FQPF3N80C, R940 75Ω, R939 27Ω, VD935 1N4148, R943 1.6kΩ reemplazada por 1.5kΩ, R942A 0.47Ω/2W, R851 0Ω y pista quemada en opto pin 3.

Observación clave: se verificó que C946 no viene montado, solo quedan los pads. La falla que impedía el arranque era C949 1nF/50V en corto; al cambiarlo, la fuente arrancó.

Nota: En fuentes dañadas por descarga, revisar también capacitores pequeños en secundario y realimentación porque pueden pasar desapercibidos.

Síntoma informado: al enchufar, el LED frontal quedaba azul permanente y el equipo no encendía.

Reemplazar C941 y C942 de 1000µF/25V por 1000µF/35V.

Luego del recambio, el LED volvió a rojo en stand-by y al encender pasó a azul con funcionamiento normal.

Nota: Se usó 35V por disponibilidad y por mayor margen de tensión de trabajo.

Falla reportada: LED frontal parpadea y la fuente oscila; VD945 / VD947 varían aproximadamente entre 9.5V y 12.3V.

Diagnóstico: se detectó VD933 con comportamiento anómalo, asociado a la alimentación VCC junto con C935 para N931 / NCP1271.

Reemplazar el diodo VD933.

Resultado informado: VCC3 estable en aproximadamente 18.2V y VD945/VD947 en aproximadamente 12.1V; la fuente deja de oscilar.

Nota: Ante oscilaciones, revisar etapa de VCC primaria, diodo y capacitor asociado, además de capacitores generales.
