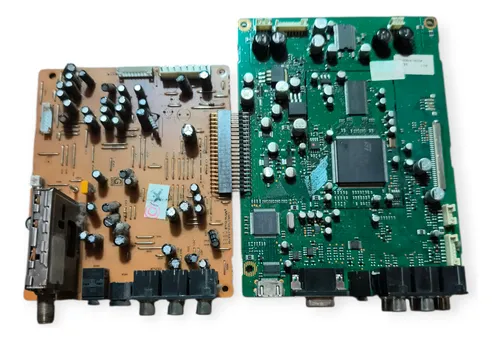

Manual service Noblex 32LC813H, datasheets y dumps

El modo service permite acceder a parámetros internos del televisor. Cambiar valores sin respaldo puede generar fallas permanentes, errores de panel, bloqueo o problemas de imagen. Anotar siempre la configuración original antes de modificar.

Mantener presionado MENU en el TV LCD.

Mientras se mantiene MENU, presionar MUTE en el control remoto.

Para salir, usar BACK o MENU.

Los cambios se guardan automáticamente en EEPROM.

Nota: Si el equipo presenta fallas de audio, apagados, bloqueo o pérdida de imagen, primero diagnosticar alimentación, panel, fuente y componentes antes de alterar opciones de service.

Se reportan fallas donde el audio se entrecorta, se apaga el sonido o el volumen queda muy alto sin poder bajarlo. En algunos casos el OSD marca volumen “0”, pero el audio continúa fuerte.

Se menciona un intento de cambio del integrado de salida en main: IC403 Yamaha YDA138-E. En ese caso puntual, el cambio no resolvió la falla.

Solución reportada por aporte: reemplazar el LV1116N SMD ubicado en la placa del sintonizador.

Alternativa publicada: retirar el puente J372, correspondiente a la línea de 9.1V al CI, colocar una resistencia de 47Ω / 1/4W y soldar un zener de 5.6V o 5.1V en el filtro del sector.

Otro aporte confirma el cambio del LV1116N para casos sin sonido o con ruidos intermitentes.

Nota: En un aporte se sugiere que el CI podría apagarse por protección o temperatura cuando recibe 9.1V; por eso se limita tensión con resistencia y zener.

Caso reportado: el equipo inicia con imagen correcta y luego, en un tiempo aleatorio, se apaga. El aporte apunta a revisión en la etapa PFC de la fuente.

En la placa de fuente, revisar el drenaje del MOSFET del PFC. El capacitor C655 = 470pF / 2kV fue reportado como chispeado. Reemplazarlo.

En el mismo aporte se menciona una segunda falla asociada a audio: reemplazar LV1116N en la placa del sintonizador cuando no hay sonido o aparecen ruidos.

Nota: Si el apagado aparece tras calentar, conviene revisar componentes del PFC, alto voltaje y soldaduras fatigadas en la fuente.

Esta página no tiene firmware USB publicado. Los recursos de recuperación disponibles son dumps de memoria, como Winbond 25X80 y EEPROM 24x32 IC8002, que se trabajan mediante programador.

Pueden servir cuando el TV queda bloqueado, no inicia, presenta datos corruptos, textos ilegibles, reinicios o fallas de configuración. Antes de escribir cualquier dump, respaldar siempre el contenido original.

Para técnicos: verificar panel, chasis, memoria y variante antes de usar un archivo equivalente. En esta URL se indica que los paneles T315XW02 VC y T315XW02 VL no son intercambiables.

Nota: El dump no reemplaza diagnóstico de fuente, audio, panel, backlight, soldaduras o mainboard. Solo apunta a recuperar contenido de memoria si está corrupto.

Se menciona que falta el diagrama del inverter y se responde que el inverter forma parte del panel LCD, por lo que no viene como diagrama independiente dentro del manual de service.

Nota: Para este punto, la documentación útil suele ser el datasheet del panel correspondiente: T315XW02 VC o T315XW02 VL.

Se reporta una consulta: con cierta señal externa, por ejemplo DirectTV, el equipo hace ruido y luego deja de tomar imagen. También se pregunta cómo conectar correctamente la señal.

Sin Info: por el momento. En el texto provisto no se publica una respuesta técnica confirmada para esta consulta.

Nota: Este panel refleja la consulta tal como aparece en el contenido entregado, sin resolución documentada.
