Manual service Noblex 32LC837HT, diagramas y dump de flash

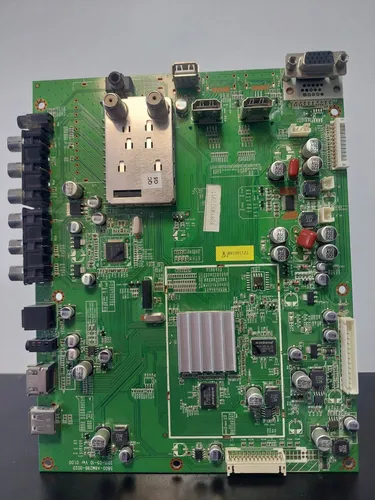

El modo service permite acceder a opciones internas del televisor. Usarlo solo con criterio técnico, porque cambiar parámetros sin respaldo puede dejar el TV desconfigurado, sin imagen o con fallas de panel.

Presionar SOURCE.

Ingresar la secuencia 2 → 5 → 8 → 0.

Nota: Si vas a tocar parámetros, anotá o fotografiá cada valor original antes de modificar.

Síntoma publicado: imagen intermitente y/o sin imagen en NOBLEX 32LC837HT. En esta familia también se publican procedimientos asociados al panel LC320WXE-SBV2.

Sin Info: por el momento. En el texto provisto se referencia una solución por enlace interno, pero no se detallan pasos aquí.

Nota: Revisar también la sección de panel LC320WXE-SBV2, fuente, backlight y dump antes de reemplazar placas.

Síntoma reportado: en standby el LED está rojo, pasa a azul y luego queda parpadeando rojo/azul sin detenerse; el TV no responde. En ocasiones, al desenchufar y enchufar puede normalizar y volver a rojo esperando encendido.

Controlar resistencias R12, R12A, R21 y R21A, mencionadas como responsables de cargar C43 y dar arranque al U3 = TEA1733 en la fuente de standby.

Verificar tensión del PFC y que no se exceda aproximadamente de 400V, medición indicada sobre C1 = 150µF / 450V.

Si el PFC queda alto, revisar R8 = 2M2 o R9 = 2M2, mencionadas como posibles desvalorizadas hacia arriba.

Nota: Se comenta que resistencias 2M2 pequeñas tipo fusitor pueden fallar con frecuencia. Revisar la fuente antes de sospechar mainboard.

Se reportan casos donde el backlight prende un instante, o algunos minutos, y luego se apaga. También se menciona PFC que no sube correctamente, quedando cerca de 300V.

Caso reportado: con PFC alrededor de 300V, se atribuye la falla a R8 2.2M abierta.

Otro caso: el backlight se cortaba a los 3–4 minutos tras anular protección con una resistencia de 10k en paralelo con CA14, como prueba de taller.

Sugerencia técnica: sumar en paralelo a CA14 otro capacitor de 470nF / 50V.

Caso resuelto: PFC bajo por R8 y R9 2M2 cerca del filtro de 450V, una abierta y otra desvalorizada. El reemplazo de ambas solucionó la falla.

Nota: Los aportes apuntan a estabilidad del PFC y a la sección de protección del inverter. Si el PFC cae, el backlight puede apagarse por falta de alimentación o por protección.

Se documentan casos de OB2273AP, incluso nuevo, que no oscila aunque presente VDD normal, impidiendo el arranque de la fuente.

Condiciones mencionadas: 5V standby correctos y señales PS_ON / ENA activas desde la main.

Con PFC funcionando, aproximadamente 380–400V, y VDD del OB2273AP presente, aproximadamente 16–18V, puede faltar por completo 12V/24V.

Indicador clave: no hay conmutación en el pin GATE del OB2273AP.

Recomendación: probar un OB2273AP de origen confiable o de otro proveedor antes de descartar el resto del circuito.

Nota: Regla práctica aportada: OB2273AP con VDD correcto y sin oscilación debe considerarse sospechoso.

Procedimiento publicado para el panel LC320WXE-SBV2 ante fallas de imagen intermitente o pérdida de video. Se describe un blindaje con aluminio/cinta y aislamiento en el área de T-CON.

Retirar el respaldo del televisor para acceder a las placas y al conjunto del panel.

Desmontar las placas fuente, main y T-CON antes de colocar el blindaje.

Quitar los soportes de fijación de placas para trabajar con el área indicada del panel.

Cubrir la zona indicada con papel aluminio o cinta de aluminio, evitando contacto con pistas, conectores o partes vivas.

Añadir cinta metálica en el borde superior de la pantalla como refuerzo del blindaje.

Aplicar aislación o blindaje sobre la zona de la T-CON para reducir interferencias.

Recolocar soportes, montar nuevamente fuente y main, y rearmar el equipo.

Probar estabilidad de imagen luego del rearmado.

Aportes posteriores: se menciona que el blindaje puede ser parcial si siguen apareciendo líneas por ruido de los tubos. Se sugiere también blindar una plaqueta previa al display, alejándola del panel y cubriéndola con aluminio.

Otra alternativa reportada: desarmar el panel y retirar tiras internas de aluminio autoadhesivas que actuarían como antena de interferencia. Es un trabajo delicado y requiere cuidado con tubos y vidrio.

Advertencia: también se indica que esas tiras pueden ayudar al cebado de lámparas. Como alternativa, se menciona colocar cinta ancha de aluminio, aproximadamente 5 cm, en forma vertical a ambos lados.

Nota: Intervenir dentro del panel implica riesgo de rotura. Trabajar con paciencia, protección y revisando aislamiento antes de energizar.

Se publica una consulta: en este modelo el control no tiene tecla (.) y se pregunta cómo ingresar canales digitales tipo 80.1, y si sería necesario un sintonizador externo, decodificador o modificación de firmware.

Sin Info: por el momento. En el texto provisto no se incluye una respuesta técnica publicada a esa consulta.

Nota: Este panel refleja la consulta sin resolución documentada en el contenido entregado.
