Manual service Noblex 32LC838FT, diagramas y modo service

El menú service permite acceder a opciones internas del televisor. Usarlo solo con criterio técnico, porque modificar parámetros sin respaldo puede generar imagen anormal, errores de panel, bloqueo del equipo o mal funcionamiento.

Encender el televisor.

Presionar MENU.

Entrar a SOUND → BALANCE.

Ajustar Balance en 0.

Ingresar la secuencia 1 9 6 9.

Confirmar que aparece una “M” en la esquina superior izquierda.

Volver a presionar MENU para ver Factory / Service OSD Menus.

Para salir, apagar el TV con Power off.

Nota: Si vas a modificar parámetros, registrá los valores originales antes de cambiarlos. Un ajuste incorrecto puede afectar imagen, panel o arranque.

Síntoma reportado: el TV no inicia y el relé principal acciona y se corta. En el intento queda activo el LED frontal y suele permanecer únicamente la línea de +5V Stand-By.

En la fuente RSAG7.820.1666, este comportamiento puede relacionarse con la alimentación interna VCC del control. Cuando el arranque o el filtrado se degradan, el equipo no mantiene condiciones estables y el relé se libera.

Seguridad: antes de medir, descargar el capacitor de filtro del PFC. Puede retener tensión cercana a 400 V aun desenchufado.

Evaluar con medidor ESR los capacitores del arranque y filtrado de VCC. Se mencionan C811 y C812 de 22 µF x 50 V como puntos críticos.

Reemplazar C811 y C812 por unidades nuevas de baja ESR. También se reporta cambio de C814 y C837 de 100 µF x 35 V.

Verificar los diodos rectificadores VD813 y VD814 dentro del circuito asociado al arranque.

Controlar el zener VZ812 de 18 V luego del filtrado de VCC; si presenta fugas, la tensión cae o se vuelve inestable.

Corroborar el arranque de la sección controlada por N831 / NCP1396 y del PFC controlado por N810 / NCP33262.

Luego de estabilizar VCC, verificar que aparezcan correctamente +12 V y +24 V, y que el relé permanezca accionado.

Resultado esperado: el equipo vuelve a responder al encendido y opera con normalidad.

Nota: Si el problema persiste, conviene revalidar VCC bajo carga y revisar componentes del arranque antes de asumir falla de placa completa.

Aporte de comunidad: se menciona una variante de falla con el equipo clavado en LED azul. Se reportan controles de capacitores y resistencias, y como acción final la regrabación del firmware de N3 en la main.

Revisar capacitores señalados como desvalorizados: C904, C846 y el capacitor en XP807, placa adicional de 5V soldada a la fuente principal.

Verificar resistencias indicadas: R811, R812, R813, R831, R832, R833 de 1 MΩ.

Continuar con R826, R827, R828 de 560 kΩ y R814 de 20 kΩ.

Completar revisión con R834 de 8K2 y R829 de 10 kΩ.

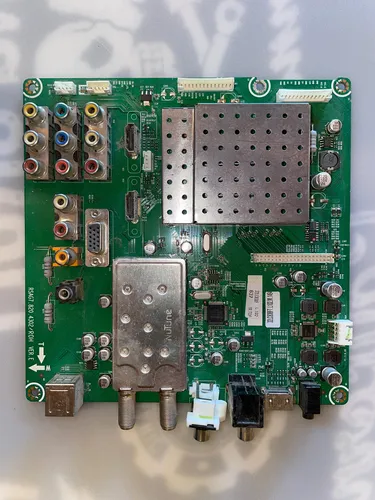

Si la condición continúa, se reporta como medida final: regrabar firmware de N3 en la placa MAIN.

Resultado reportado: el equipo vuelve a comportamiento normal, pasando de azul a rojo en espera de orden de encendido.

Nota: En el contenido crudo no se publican archivos de firmware para descarga. Este aporte menciona la regrabación como acción de taller, sin adjuntos descargables.
