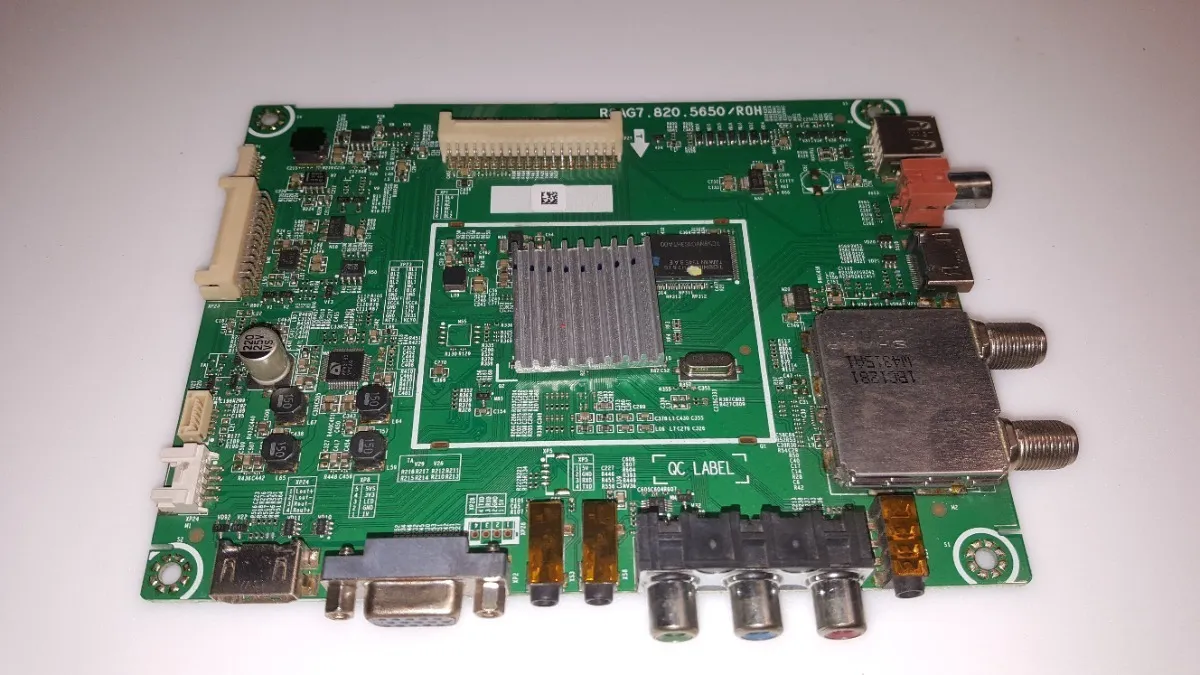

NOBLEX 32LD867HT / 32LD867HTU

Aviso: modificar opciones internas sin conocer su función puede dejar el TV inoperable. Usar el menú de fábrica solo con criterio técnico.

Encender el televisor.

Ir a MENU y abrir SONIDO → BALANCE.

Dejar Balance en 0 y ubicarse sobre “Balance” sin confirmar (sin OK).

Ingresar la clave 1 9 6 9. Aparece la “M”.

Presionar MENU para mostrar el menú service.

Para salir, usar Power off.

Nota: Este menú se utiliza también para actualizar firmware, ejecutar Unprotected Clear y seleccionar logo (según la variante).

Se publicaron dos métodos: por menú de usuario y por menú de service.

Menú de usuario: MENU → Configuración → Restaurar parámetros de fábrica → Aceptar → el TV reinicia.

Después del reinicio, completar la configuración inicial.

Menú Service: entrar por Balance 0 + 1969 y ejecutar Init → Unprotected Clear → OK.

Nota: El Unprotected Clear también se indica luego de instalar firmware para limpiar datos de arranque/configuración.

Se indicó que el cambio de LOGO puede ser necesario tras reemplazo de mainboard, reinstalación de firmware o reemplazo de datos de memoria. Se publicaron dos rutas de menú (según variante).

Entrar al Menú Service (Balance 0 + 1969) y abrir con MENU.

Ruta A reportada: Factory Menu → Options → Logo.

Ruta B reportada: Factory Option → OK → Logo Option → (LOGO).

Elegir marca/logo con flechas. Si no aparece el correcto, se mencionó Welcome como genérico o Apagado.

Salir apagando el TV y volver a encender para verificar el cambio.

Nota: La ruta exacta puede variar según firmware. Se mantienen ambas rutas tal como fueron publicadas.

Se publicaron tensiones de referencia (HOT/COLD) y pines del controlador AP3843CP-E1.

HOT GROUND: C810 289.5V (301.0 STBY) · C811 289.5V (301.0 STBY) · VD822 17.3V (16.3 STBY) · VD804 143.6V (143.3 STBY).

COLD GROUND: VD817 12.1V (12.1 STBY) · VD819 12.1V (12.1 STBY) · VD816 89.8–90.7V · VD902 129.1–140.3V.

Backlight: V2+ 129.1–140.2V · V2- 3.10–6.54V.

N901 (AP3843CP-E1): PIN1 2.50V · PIN7 12.0V · PIN8 5.00V.

Nota: Estos valores son referencia para comparar contra fallas de arranque, standby o backlight inestable.

Se mencionó que en equipos con RSAG7.820.5268 pueden darse arranques erráticos y tensiones que no estabilizan por el sistema de arranque suave. Luego se compartió una explicación detallada del circuito y fallas típicas.

Con la fuente descargada, el capacitor C863 arranca en cero. Al enchufar, si todo está normal, la fuente eleva tensiones secundarias; en ese momento C863 se carga por el diodo “1” de VD821. Esa corriente también pasa por el diodo del opto N808 (vía R851), generando un “freno” inicial que se libera progresivamente al cargarse C863.

Cuando C863 queda cargado, deja de demandar corriente y el control normal de regulación queda a cargo de N807. Se indicó que la tensión de C863 queda ~600–700 mV por debajo del cátodo de N808 por la caída del diodo VD821. Si C863 se descarga lentamente (por fuga/capacidad), vuelve a pedir corriente por esos diodos y eso puede producir inestabilidad.

Para evitarlo, R820 (10 kΩ) mantiene C863 cargado desde la línea de 12V. Al desenchufar, C863 se descarga por el diodo “2” de VD821, pero quedaría remanente por la barrera del diodo; R820 termina de descargarlo para el próximo encendido.

Fallas típicas publicadas: si R820 se abre o desvaloriza, el control se vuelve inestable; si C863 se pone en corto, puede bloquear la fuente derivando a masa cátodos de N808 y N807 (se mencionó medir ~3.4V en la salida de 12V en ese caso).

Nota: Puntos críticos a revisar según el aporte: R820 (10k), C863 y el conjunto alrededor de VD821 / N808 / N807.

Se explicó que la corriente del backlight la regula el driver N901 (AP3843). Reducir corriente puede mejorar estabilidad y disminuir estrés térmico. También se agregó una nota (27 Ene 2026) indicando que el ajuste controlado ayuda a confiabilidad del sistema.

Identificar la resistencia de sensado del backlight: R934 = 16Ω.

Modificación indicada: reemplazar R934 (16Ω) por 20Ω.

Efecto esperado: baja la corriente de LEDs, reduce temperatura y puede extender vida útil.

Validación: controlar brillo requerido y estabilidad del backlight luego del ajuste.

Nota: Se indicó que el cambio es orientativo y debe evaluarse caso a caso. Reducir corriente implica reducir brillo.
