NOBLEX 32LD868HI

Advertencia: cambiar parámetros internos sin conocer su función puede dejar el TV inoperable. Registrar valores antes de modificar.

Encender el televisor y abrir MENU.

Entrar a SONIDO → BALANCE y dejar Balance en 0.

Pararse sobre Balance sin OK e ingresar 1 9 6 9.

Aparece la letra M; presionar MENU para abrir el Service Menu.

Para salir, apagar con Power off.

Nota: El indicador “M” confirma el acceso al modo técnico (fábrica/service).

Recomendación: usar este menú sólo para diagnóstico o ajustes necesarios. Evitar cambios “a ciegas”.

Con el equipo encendido, abrir el menú y entrar a SONIDO.

Ir a Balance, fijarlo en 0 y quedarse posicionado sin confirmar.

Escribir la clave 1-9-6-9; al ver la M, presionar MENU.

Se abrirá el Service Menu. Para salir, apagar con Power off.

Nota: El acceso es el mismo para variantes que usan la plataforma MTK5652 con esta mainboard.

El reset devuelve el equipo a su estado inicial: borra ajustes y obliga a repetir la configuración de primera puesta en marcha.

Método 1 — Menú de usuario

Presionar MENU y entrar a CONFIGURAR.

Seleccionar RESTAURAR AJUSTES y confirmar (ACEPTAR).

El TV se reinicia; luego completar el asistente de configuración inicial.

Método 2 — Menú de Service

Entrar a Service (Balance=0 y clave 1 9 6 9), luego presionar MENU.

Ir a Factory Option → Clean All y confirmar.

Nota: El “Clean All” borra configuración a nivel fábrica; usarlo cuando el sistema queda inestable tras firmware o cambios internos.

Restablecer valores elimina personalizaciones y deja el televisor como recién configurado. Puede ayudar tras bloqueos, reinicios o fallas de software.

Opción A — Menú de usuario

Abrir MENU y navegar hasta CONFIGURAR.

Entrar a RESTAURAR AJUSTES, aceptar y esperar el reinicio.

Finalizado el reinicio, completar la configuración inicial del equipo.

Opción B — Menú Service

Ingresar a Service (Balance en 0 + clave 1969) y abrir el menú con MENU.

Ejecutar Factory Option → Clean All y confirmar.

Nota: Tras “Clean All” puede ser necesario reconfigurar idioma, canales y ajustes de imagen/sonido.

Puede ser necesario ajustar el logo luego de reemplazar mainboard, reinstalar firmware o cargar datos de memoria.

Abrir MENU, ir a SONIDO → BALANCE y dejar el valor en 0.

Posicionarse sobre Balance (sin OK), ingresar 1 9 6 9 y presionar MENU para abrir Service.

Navegar a Factory Option → Logo Option.

Cambiar la marca moviendo ← / → en la opción Logo. Si no aparece la deseada, usar Welcome o Smart TV como genérico.

Salir apagando con Power off y encender nuevamente para verificar el cambio.

Nota: Si el menú no muestra “Logo Option”, suele depender del firmware instalado o del perfil interno cargado en la placa.

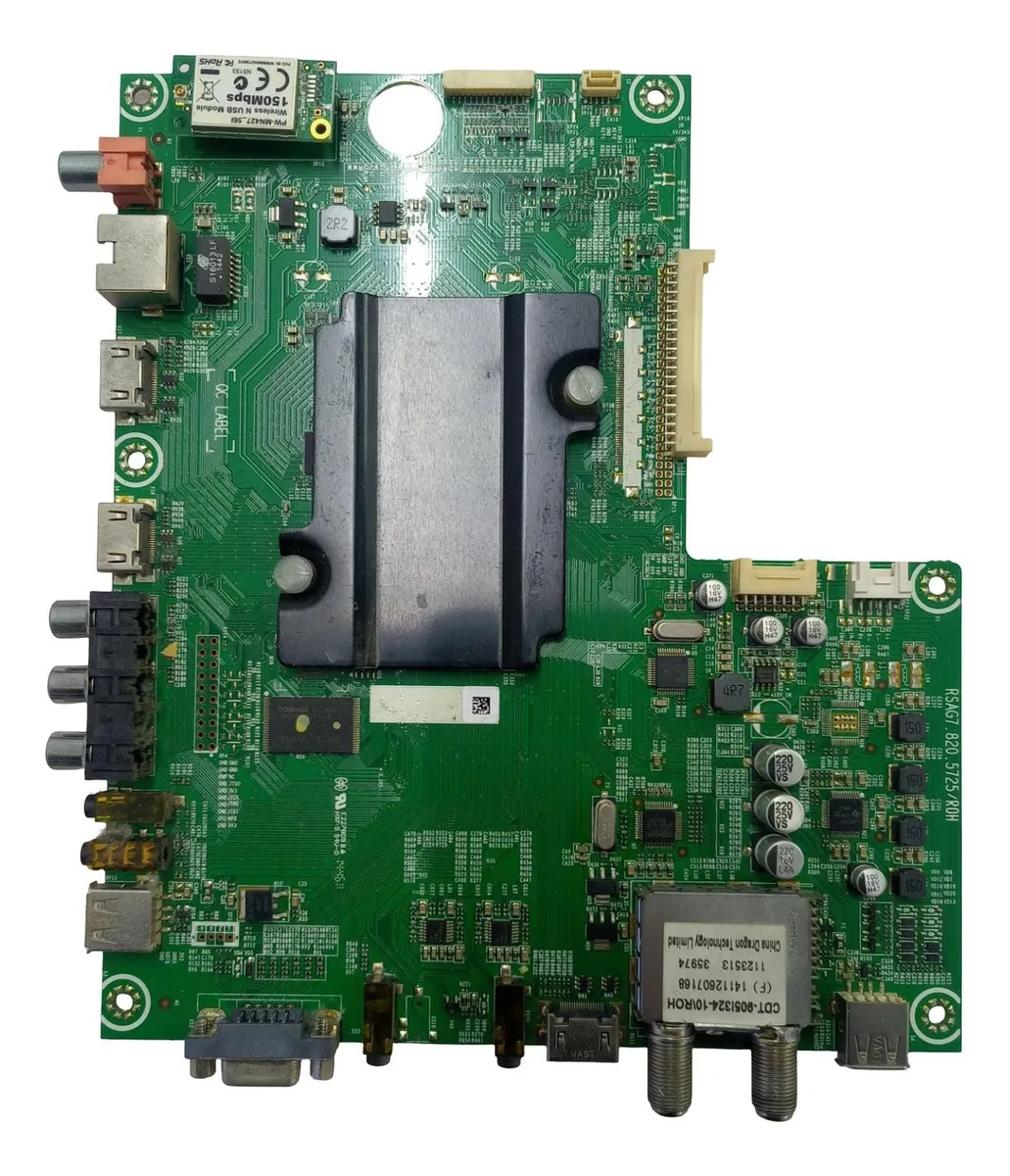

En placas RSAG7.820.5725, el logo puede requerir ajuste tras cambios de main, reinstalación de software o reemplazo de datos de memoria.

Con el TV encendido, ir a SONIDO → BALANCE y fijar 0.

Sin confirmar Balance, ingresar 1969; al aparecer la M, presionar MENU para entrar a Service.

Abrir Factory Option y entrar a Logo Option.

Seleccionar el logo correcto con ← / → sobre “Logo”; si no está, elegir un logo genérico (Welcome / Smart TV).

Salir apagando desde Power off, reiniciar y comprobar el arranque.

Nota: Si el logo no cambia, revisar compatibilidad de firmware y configuración interna (perfil/panel) para la variante usada.

En equipos que usan la fuente RSAG7.820.5268 pueden aparecer fallas vinculadas al arranque suave: encendidos erráticos, bloqueo parcial de la fuente o tensiones que no terminan de estabilizarse.

Para diagnóstico, conviene revisar el circuito de soft-start y contrastar el comportamiento con el aporte técnico específico de esta misma fuente.

Nota: Este tipo de falla puede “confundir” el diagnóstico porque la fuente parece arrancar, pero no sostiene tensión bajo carga.

HOT GROUND

C810: 289.5V (301.0 Stby)

C811: 289.5V (301.0 Stby)

VD822: 17.3V (16.3V Stby)

VD804: 143.6V (143.3V Stby)

COLD GROUND

VD817: 12.1V (12.1V Stby)

VD819: 12.1V (12.1V Stby)

VD816: 89.8V a 90.7V

VD902: 129.1V a 140.3V

Líneas

V2+: 129.1V a 140.2V

V2-: 3.10V a 6.54V

N901 = AP3843CP-E1

PIN1: 2.50V

PIN7: 12.0V

PIN8: 5.00V

Nota: Estas tensiones sirven como referencia para comparar fallas de encendido, standby, ausencia de imagen o problemas de backlight.

Funcionamiento del circuito de arranque suave

Con la fuente desenchufada y descargada, el capacitor C863 queda sin tensión. Al conectar el equipo a la red, si todo está normal, la fuente inicia y comienza a levantar las salidas secundarias, especialmente las líneas de 60V y 12V.

En ese instante, C863 se carga a través del diodo “1” del VD821. La corriente de carga pasa por ese diodo y también por el diodo del opto N808 (su ánodo está alimentado desde el positivo mediante R851). Ese camino hace que el diodo de N808 conduzca y genere un “freno” inicial en la regulación, que se va liberando gradualmente conforme C863 se termina de cargar.

Cuando C863 ya está completamente cargado, deja de demandar corriente por esos diodos y la regulación vuelve al control normal del integrado N807. En esas condiciones, la tensión en C863 queda aproximadamente 600–700 mV por debajo del cátodo del opto N808, por la caída de tensión del diodo VD821.

Con el paso del tiempo, y según la capacidad real y la fuga de C863, ese capacitor puede descargarse lentamente. Al hacerlo, vuelve a pedir una pequeña corriente de recarga por el diodo “1” de VD821 y el diodo del N808, lo que puede traducirse en inestabilidad en el lazo de regulación.

Rol de R820 (10 kΩ)

Para evitar ese comportamiento, la resistencia R820 de 10 kΩ mantiene a C863 constantemente cargado, pero ahora desde la línea de 12V. Esa tensión es mayor que la del ánodo del diodo “1” y que el cátodo de N807, pero como el diodo “1” queda polarizado en inversa, no interfiere con el control que realiza N807.

Comportamiento al desenchufar

Cuando se desconecta la red y la línea de 12V cae a cero, C863 se descarga mediante el diodo “2” del VD821. Por la barrera del diodo, podría quedar una carga remanente de alrededor de 600–700 mV.

Aquí vuelve a intervenir R820: descarga por completo C863, asegurando que quede totalmente descargado antes de un nuevo encendido. De esa manera, el arranque suave trabaja correctamente en la siguiente conexión.

Fallas típicas reportadas

• Si R820 (10 kΩ) se abre o se desvaloriza, el control puede volverse inestable y la fuente puede dañarse durante el funcionamiento.

• Si C863 se pone en corto, deriva a masa (vía el diodo “1” de VD821) los cátodos de N808 y N807, provocando el bloqueo de la fuente.

• En ese escenario se mencionó una medición típica: en la salida de 12V pueden aparecer aproximadamente 3.4V.

• Se reportaron reparaciones con R820 defectuosa y múltiples casos con C863 en corto.

Nota: Esta descripción apunta a facilitar diagnóstico: correlacionar síntomas con el estado de R820, C863 y el conjunto VD821 / N808 / N807.

En la fuente RSAG7.820.5268, es posible mejorar estabilidad y reducir estrés térmico del backlight ajustando la corriente de LEDs. El objetivo es bajar exigencia sobre la iluminación y prevenir fallas prematuras.

El ajuste se basa en modificar el circuito de sensado asociado al controlador AP3843, aumentando el valor de la resistencia que define la corriente máxima.

Nota: Una reducción excesiva puede dejar la imagen muy oscura; buscar equilibrio entre brillo y confiabilidad.

Introducción: en esta fuente, la corriente del backlight se regula con el driver N901 (AP3843). El valor de las resistencias del lazo define la corriente máxima y el nivel de brillo.

Procedimiento

Ubicar la resistencia de sensado del backlight: R934 — 16Ω.

Para reducir corriente, reemplazar R934 (16Ω) por una resistencia de 20Ω.

Verificar el resultado: menor corriente, menor temperatura y mayor vida útil (con posible reducción de brillo).

Consideraciones: evaluar el brillo requerido por el cliente, evitar bajar demasiado la corriente y controlar estabilidad del backlight luego del cambio.

Nota: Modificación orientativa: debe ser validada por el técnico en cada caso. Menos corriente = menos brillo, pero mejora confiabilidad térmica.
