NOBLEX 39LD862FT

Síntoma: el TV se bloquea con señal de RF digital, durante reproducción por USB (videos HD) y, en algunos casos, al usar HDMI.

Solución: en la plaqueta principal, agregar un capacitor SMD 0,1µF / 16V en la posición C318.

Soldar un capacitor SMD 0,1µF / 16V en C318 sobre la mainboard.

Nota: Esta corrección apunta a estabilizar el funcionamiento cuando el equipo queda congelado en usos de señal/medios exigentes.

Síntoma: en modo TV Cable, algunos canales aparecen en blanco y negro y el sistema indica norma NTSC.

Procedimiento:

Seleccionar el canal que se ve en blanco y negro y que indica NTSC.

Ingresar: MENU → Canal → Sintonía manual aire.

En el ítem Sistema, seleccionar Sistema PAL-N.

Presionar la tecla roja del control: el OSD debería mostrar Guardando.

Salir presionando MENU tres veces.

Nota: El ajuste fuerza la norma correcta por canal dentro de la sintonía manual.

Síntoma: en CATV, al pasar por un canal inactivo (sin señal) y volver a un canal con señal, aparecen franjas de ruido como si la sintonía estuviera defectuosa.

Solución: instalar el firmware indicado y completar el reset desde Service.

Descomprimir el firmware correspondiente.

Copiar el contenido al pendrive y dejarlo sin otros archivos.

Insertar el USB en un puerto del televisor.

Entrar al menú Service (Balance=0 + clave 1969) y abrir con MENU.

En Service, ejecutar FUNCTION → ACTUALIZAR FIRMWARE → Cursor Derecha. Esperar el “Software upgrade”.

Al finalizar, reingresar a Service y aplicar CLEAR UNPROTECTLY + Cursor Derecha (RESET).

Nota: Descarga disponible a miembros con suscripción activa (firmware asociado a la corrección de CATV).

Advertencia: modificar parámetros del menú de servicio sin criterio técnico puede dejar el TV inoperable.

Encender el televisor y presionar MENU.

Entrar a SONIDO y ubicarse en BALANCE; dejar 0.

Parado sobre Balance, sin presionar OK, ingresar la secuencia 1 9 6 9.

Al ver una M en pantalla, presionar MENU para abrir el Service Menu.

Para salir del modo de fábrica, apagar con Power off.

Nota: Antes de tocar valores internos, anotarlos para poder revertir cambios.

El reset elimina configuraciones del usuario. Luego del reinicio, se debe realizar la configuración inicial.

Método 1 — Menú de usuario

Presionar MENU.

Ir a CONFIGURACION y elegir RESTAURAR PARAMETROS FÁBRICA.

Confirmar con ACEPTAR y esperar el reinicio.

Al volver a encender, completar el asistente de configuración inicial.

Método 2 — Menú Service

Entrar al Service con Balance=0 + 1969 y abrir con MENU.

Seleccionar CLEAR UNPROTECTLY y ejecutar Cursor Derecha (RESET).

Nota: El reset por Service se utiliza luego de actualizaciones o correcciones internas para limpiar el estado del sistema.

Puede ser necesario ajustar el logo luego de reemplazo de mainboard, reinstalación de firmware o cambio de datos internos.

Ingresar al menú Service usando Balance=0 y clave 1969 (abrir con MENU).

Ir a Factory Menu y entrar en Funtion → Logo.

Cambiar la marca con flechas sobre la opción Logo.

Si no aparece el logo exacto, usar Welcome como logo genérico o elegir Apagado.

Salir apagando el TV y encender nuevamente para verificar el cambio.

Nota: Si el logo no queda correcto, revisar compatibilidad de software y configuración interna de la placa.

Síntoma: bloqueo del TV en RF digital, reproducción HD por USB y, ocasionalmente, por HDMI.

Corrección: añadir capacitor SMD 0,1µF / 16V en C318 sobre la mainboard.

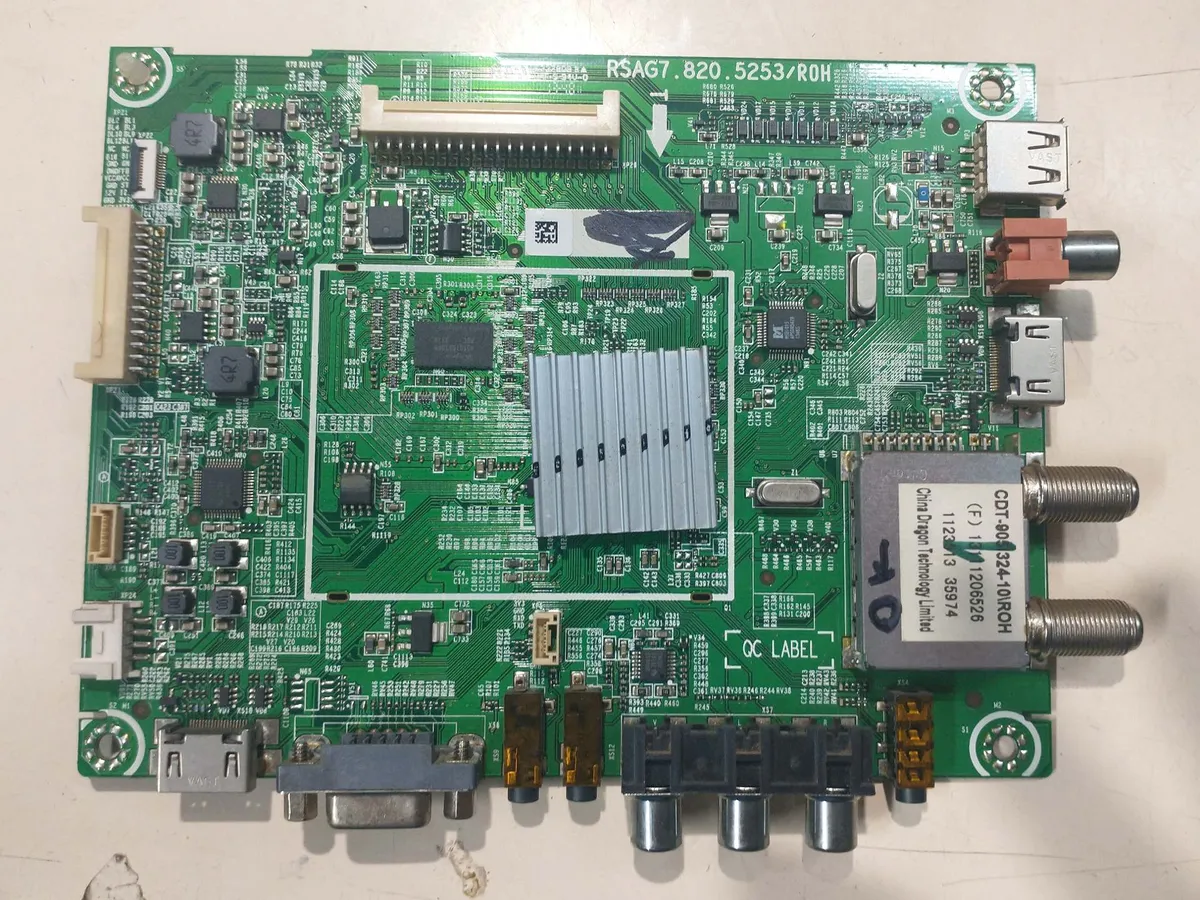

Instalar el capacitor SMD 0,1µF / 16V en C318 (placa principal RSAG7.820.5253).

Nota: Este ajuste se reporta como solución para congelamientos intermitentes en diferentes entradas/funciones.

Síntoma: en TV Cable, algunos canales quedan en blanco y negro y el sistema marca NTSC.

Ubicar el canal afectado (B/N con indicación NTSC).

Ir a MENU → Canal → Sintonía manual aire.

En Sistema, seleccionar PAL-N.

Presionar la tecla roja para guardar (OSD: “Guardando”).

Salir presionando MENU tres veces.

Nota: El cambio de norma por canal evita que el equipo quede interpretando la señal como NTSC.

Acceso al menú técnico para diagnóstico y funciones internas. Operar con precaución.

Con el televisor encendido, presionar MENU.

Ir a SONIDO y posicionarse en BALANCE con el valor en 0.

Sin confirmar Balance, ingresar 1969 para que aparezca la M.

Presionar MENU para entrar al Service Menu.

Salir apagando con Power off.

Nota: Registrar parámetros antes de modificarlos para evitar desajustes difíciles de revertir.

Restablece configuraciones del sistema. Luego del reinicio, se repite el asistente de primera configuración.

Menú de usuario

Abrir MENU y entrar a CONFIGURACION.

Elegir RESTAURAR PARAMETROS FÁBRICA y confirmar con ACEPTAR.

Esperar el reinicio y realizar la configuración inicial.

Menú Service

Ingresar al Service por Balance=0 + 1969 y abrir con MENU.

Ejecutar CLEAR UNPROTECTLY y confirmar RESET con Cursor Derecha.

Nota: El reset por Service se usa a menudo luego de una actualización o corrección de parámetros internos.

El cambio de logo se utiliza cuando, después de reemplazar la placa o reinstalar software, el TV inicia con una marca incorrecta.

Entrar al Service Menu (Balance en 0 + clave 1969) y abrir con MENU.

Navegar a Factory Menu y luego Funtion → Logo.

Con ← / →, seleccionar la marca deseada sobre el ítem Logo.

Si no existe el logo exacto, elegir Welcome como genérico o Apagado.

Salir apagando el TV y encender nuevamente para validar el resultado.

Nota: Método reportado en más de una publicación para esta placa; aplicar con precaución y verificar antes/después.

COLD GROUND

VD820: 12.2V (12.3V Stby)

VD824: 12.2V (12.3V Stby)

VD817: 12.2V (12.3V Stby)

VD839: 127V

VD940: 184V

LED+: 184V

LED-: 2.7V

HOT GROUND

C809: 285V (294V Stby)

C810: 285V (294V Stby)

VD822: 19.5V (17.7V Stby)

Nota: Valores de referencia para diagnóstico de standby, encendido, ausencia de imagen y backlight.

Introducción

En la fuente RSAG7.820.5424, el control de corriente del backlight lo realiza el integrado N901 (MAP3201 / SELC2010M). El driver regula la corriente de las cadenas de LEDs mediante un lazo de realimentación en modo corriente.

Funcionamiento del control

Dos resistencias están asociadas al pin FBN del N901; forman parte del sensado que fija la corriente máxima del backlight. Al cambiar el valor efectivo de esa red resistiva, se reduce la corriente de manera controlada.

Procedimiento

Identificar las resistencias del circuito de realimentación: R935 – 22Ω y R944 – 22Ω.

Para disminuir la corriente del backlight, retirar R935 (22Ω).

Ajuste opcional: si el brillo queda bajo, reemplazar R944 (22Ω) por 15Ω / 3W para recuperar parte del brillo manteniendo menor corriente.

Resultado

• Menor corriente en LEDs.

• Menor temperatura de trabajo del backlight.

• Mayor confiabilidad del sistema de iluminación.

Recomendaciones

• Evaluar el brillo final requerido.

• Verificar uniformidad de imagen tras el ajuste.

• Controlar estabilidad del backlight en uso prolongado.

Nota: Modificación orientativa: ajustar buscando equilibrio entre brillo, consumo y vida útil.

Un usuario consulta cómo ver el datasheet del display correspondiente.

Nota: El datasheet figura como recurso disponible en la documentación técnica del modelo.
