NOBLEX 39LD868HT

Descargas NOBLEX 39LD868HT: firmware USB, diagramas, manuales y dumps de memoria (PDF/ZIP)

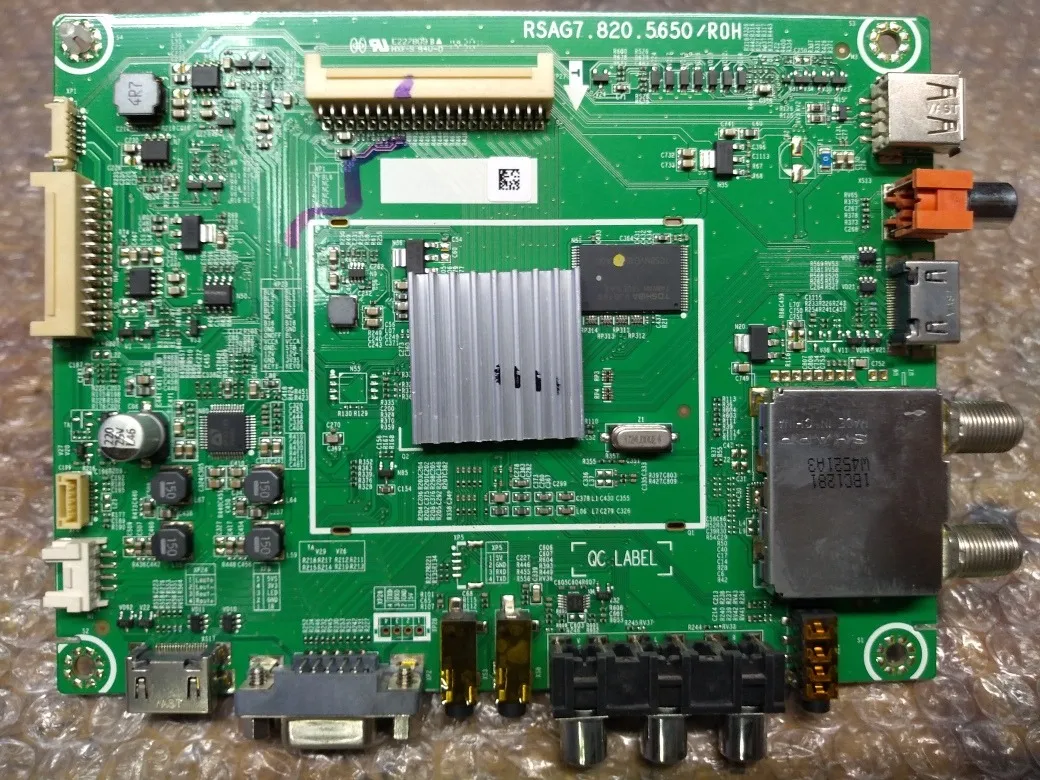

Marca: NOBLEX Modelo: 39LD868HT Placa: RSAG7.820.5650 / RSAG7.820.6141 Chasis: MSD6308 Fuente: RSAG7.820.5424
NOBLEX 39LD868HT
Descarga disponible a miembros con suscripción activa.
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCIÓN ACTIVA
Firmware, diagramas, manuales y memorias
  • NOBLEX 39LD868HT — Actualización de Firmware / USB (MSD6308)
  • NOBLEX 39LD868HT — Firmware / Instalación Forzada USB (MSD6308)
  • RSAG7.820.5650 — Actualización de Firmware / USB (MSD6308)
  • RSAG7.820.5650 — Firmware / Instalación Forzada USB (MSD6308)
  • RSAG7.820.6141 — Actualización de Firmware / USB (MSD6308)
  • RSAG7.820.6141 — Firmware / Instalación Forzada USB (MSD6308)
  • Diagrama — MainBoard RSAG7.820.5650
  • Lista de Componentes — MainBoard RSAG7.820.5650
  • Diagrama — MainBoard RSAG7.820.6141
  • Diagrama — Fuente RSAG7.820.5424
  • Lista de Componentes — Fuente RSAG7.820.5424
  • Datasheet — AUO T390XVN01.0 CELL (Panel HE390HH-E51)
  • Manual de Usuario — NOBLEX 39LD868HT
  • Manual de Usuario Online — NOBLEX 39LD868HT
  • Manual Service / Diagrama — NOBLEX 39LD868HT
  • Manual Service — RSAG7.820.5650
  • Manual Service — RSAG7.820.6141
  • Datos de Memoria / PinOut / DUMP — NOBLEX 39LD868HT (NAND · RSAG7.820.5650)
  • Datos de Memoria / PinOut / DUMP — RSAG7.820.5650 (NAND)
  • Datos de Memoria / PinOut / DUMP — RSAG7.820.6141 (NAND)
Información técnica
Información técnica NOBLEX 39LD868HT
Datos técnicos y documentación disponible
Info detallada

Info detallada

Ficha
Empresa / Marca
NOBLEX
39LD868HT
Modelo
39LD868HT
Chasis
MSD6308
Matriz
HISENSE
Control remoto
ER-33912
Modelo compatible
SANYO LCE39XH12 · PHILCO PLD3914HT · JVC LT39DA350
Placas y conectividad
MainBoard
RSAG7.820.5650 / RSAG7.820.6141
PowerBoard
RSAG7.820.5424
Panel Display
HISENSE HE390HH-E51 (AUO T390XVN01.0 · 1366×768 · LVDS 1ch 8-bit)

Documentación técnica

Manual de Usuario — NOBLEX 39LD868HT
PENDIENTE
Descargas: No especificadas Descarga VIP
Manual de Usuario Online — NOBLEX 39LD868HT
Manual_Usuario_39LD868HT_online
Descargas: No especificadas Descarga VIP
Manual Service / Diagrama — NOBLEX 39LD868HT
PENDIENTE
Descargas: No especificadas Descarga VIP
Diagrama — RSAG7.820.5650
RSAG7.820.5650
463.07 KiB Descargado 1273 veces Descarga VIP
Lista de Componentes — RSAG7.820.5650
Part.Description.5650
159.33 KiB Descargado 113 veces Descarga VIP
Manual Service — RSAG7.820.5650
Manual_Service_5650
1.41 MiB Descargado 1886 veces Descarga VIP
Diagrama — RSAG7.820.6141
RSAG7.820.6141
521.86 KiB Descargado 243 veces Descarga VIP
Manual Service — RSAG7.820.6141
Manual_Service_MSD6308_6141
1.53 MiB Descargado 98 veces Descarga VIP
Diagrama — RSAG7.820.5424
RSAG7.820.5424
82.57 KiB Descargado 1695 veces Descarga VIP
Lista de Componentes — RSAG7.820.5424
Part.Description_5424
141.14 KiB Descargado 0 veces Descarga VIP
Datasheet — AUO T390XVN01.0 CELL (HE390HH-E51)
AUO_T390XVN01-0_CELL
767.84 KiB Descargado 268 veces Descarga VIP
Nota: cambiar opciones del menú de fábrica sin respaldo puede provocar bloqueos, reinicios o falta de imagen. Anotar valores antes de modificar.

Firmware por USB — MSD6308 / NOBLEX 39LD868HT (Normal + Forzado)

Actualización por USB

NOBLEX 39LD868HT — Actualización de Firmware / USB

Carga desde menú Service (Options → Actualizar firmware)
Instrucciones

Instrucciones de instalación con pendrive (MSD6308)

  • Descomprimir el archivo: al extraerlo se obtiene USBUpgrade.bin.
  • Copiar USBUpgrade.bin al pendrive.
  • Conectar el pendrive al puerto USB del televisor.
  • Ingresar a Service: MENU → SONIDO → BALANCE (Balance en 0), pararse en Balance sin OK, marcar 1 9 6 9, aparece M y abrir con MENU.
  • En Service: Options → Actualizar firmware → Cursor derecho. Al finalizar, el TV se reinicia.
  • Reset posterior: volver a Service y ejecutar Init → Unprotected Clear → OK (reinicia).
  • Si requiere logo: en Service ir a Factory Option → Logo Option, elegir y salir con Power off.

Recomendación: no interrumpir energía durante la carga. El reset “Unprotected Clear” se usa para limpiar el estado tras actualizar.

  • MSD6308_39N16_E0731.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
Forzado por USB

NOBLEX 39LD868HT — Firmware / Instalación Forzada USB

Arranque de actualización manteniendo tecla MENU del TV
Instrucciones

Guía de instalación forzada (MSD6308)

  • Extraer el firmware y confirmar que quede USBUpgrade.bin.
  • Copiar USBUpgrade.bin al pendrive.
  • Con el TV desconectado de AC, insertar el pendrive en el USB.
  • Mantener presionada la tecla MENU del teclado del TV y conectar la alimentación.
  • Encender con el control remoto (sin soltar MENU). Cuando aparezca el cartel de actualización, soltar la tecla MENU.
  • Al finalizar, el televisor se reinicia automáticamente.
  • Luego, entrar a Service y ejecutar Init → Unprotected Clear → OK para completar el reset. Si hace falta, ajustar logo en Logo Option.

Este método se usa cuando se necesita que el TV detecte el software antes de cargar el sistema normal.

  • MSD6308_39N16_E0731.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
Actualización por USB

RSAG7.820.5650 — Actualización de Firmware / USB (MSD6308)

Paquetes 24N10 / 32N10 / 39N16 (USBUpgrade.bin + reset Unprotected Clear)
Instrucciones

Procedimiento desde Service (Options → Actualizar firmware)

  • Descomprimir el ZIP y dejar disponible USBUpgrade.bin.
  • Copiar USBUpgrade.bin al USB.
  • Insertar el pendrive en el televisor.
  • Acceder a Service con Balance=0 y clave 1969; abrir el menú con MENU.
  • Ejecutar Options → Actualizar firmware y confirmar con Cursor derecho. El TV reinicia al terminar.
  • Volver a Service y aplicar Init → Unprotected Clear → OK (reinicio adicional).
  • Si corresponde, ajustar logo desde Logo Option y salir con Power off.

Usar el paquete correcto según variante (24N10/32N10/39N16). Un firmware no compatible puede causar imagen incorrecta o reinicios.

  • MSD6308_24N10_E0801.zip (81.94 MiB) (Descargado 527 veces)
    Descarga disponible a miembros con suscripción activa
  • MSD6308_32N10_E1024.zip (74.04 MiB) (Descargado 494 veces)
    Descarga disponible a miembros con suscripción activa
  • MSD6308_39N16_E0731.zip (74.1 MiB) (Descargado 521 veces)
    Descarga disponible a miembros con suscripción activa
Forzado por USB

RSAG7.820.5650 — Firmware / Instalación Forzada USB

Método: mantener MENU del TV al energizar (USBUpgrade.bin)
Instrucciones

Pasos de instalación forzada (MSD6308)

  • Descomprimir el paquete y verificar USBUpgrade.bin.
  • Copiar USBUpgrade.bin al pendrive.
  • Con el TV desconectado, insertar el USB.
  • Mantener presionado MENU en el teclado del TV y conectar la red eléctrica.
  • Encender con el control remoto; cuando el equipo detecte el software y muestre actualización, soltar MENU.
  • Tras reiniciar, entrar a Service y ejecutar Init → Unprotected Clear → OK.
  • Si requiere marca/arranque, ajustar Logo Option y salir con Power off.

Si no aparece el cartel de actualización, revisar pendrive y que el archivo bin sea el correcto para la variante.

  • MSD6308_24N10_E0801.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
  • MSD6308_32N10_E1024.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
  • MSD6308_39N16_E0731.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
Actualización por USB

RSAG7.820.6141 — Actualización de Firmware / USB (MSD6308)

Carga desde menú Service (Options → Actualizar firmware)
Instrucciones

Instalación desde Service + reset Unprotected Clear

  • Descomprimir el firmware hasta obtener USBUpgrade.bin.
  • Copiar el bin al pendrive e insertarlo en el TV.
  • Entrar a Service usando Balance=0 y clave 1969, abrir con MENU.
  • Ejecutar Options → Actualizar firmware y confirmar con cursor derecho.
  • Finalizado el upgrade, el TV reinicia.
  • Reingresar a Service y aplicar Init → Unprotected Clear → OK para reset.
  • Si se requiere marca, entrar a Factory Option → Logo Option, ajustar y salir con Power off.

El procedimiento de Service es el mismo en MSD6308; lo crítico es usar el paquete que coincida con la variante del equipo.

  • MSD6308_24N10_E0801.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
  • MSD6308_32N10_E1024.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
  • MSD6308_39N16_E0731.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
Forzado por USB

RSAG7.820.6141 — Firmware / Instalación Forzada USB

Método con tecla MENU del TV al conectar AC
Instrucciones

Instalación forzada + reset desde Service

  • Extraer el firmware y copiar USBUpgrade.bin al pendrive.
  • Con el TV desconectado, insertar el USB.
  • Mantener presionada la tecla MENU del TV y conectar la alimentación.
  • Encender con el control remoto; cuando muestre actualización, soltar MENU.
  • Esperar a que el TV reinicie al terminar la carga.
  • Luego, entrar a Service y ejecutar Init → Unprotected Clear → OK.
  • Si corresponde, configurar marca en Logo Option y salir con Power off.

Si el TV no detecta el software, revisar el pendrive y la compatibilidad del paquete con la variante del equipo.

  • MSD6308_24N10_E0801.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
  • MSD6308_32N10_E1024.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
  • MSD6308_39N16_E0731.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
Dump memoria
Datos de Memoria / DUMP — NOBLEX 39LD868HT (NAND)
Dump NAND asociado a plataforma MSD6308 (recuperación por regrabación cuando el TV no inicia).
DUMP NAND MSD6308 39N16

Archivos de memoria — NOBLEX 39LD868HT

Descarga disponible a miembros con suscripción activa para recuperación por regrabación de memoria NAND.

ARCHIVOS DISPONIBLES
Dump NAND — 39N16 (TC58NVG1S3HTA00) — RSAG7.820.5650
Archivo: MAIN_5650_39N16_N51_TC58NVG1S3HTA00.zip
Descargas: No especificadas
Descarga disponible a miembros con suscripción activa

Instrucciones técnicas — NOBLEX 39LD868HT

PROCEDIMIENTO
Encender el TV y presionar MENU.
Entrar a SONIDO → BALANCE y dejar Balance en 0.
Parado sobre Balance sin OK, ingresar 1 9 6 9. Aparece una M.
Presionar MENU para abrir el menú de servicio.
Para modificar logo: Factory Option → OK → Logo Option y seleccionar la marca indicada.
Salir del modo de fábrica con Power off.
NOTA TÉCNICA

DATOS: En NOBLEX 39LD868HT, el dump se usa como “imagen de rescate” porque trae los datos que la placa necesita para iniciar. Sirve para recuperar logo fijo, reinicios o pantalla negra por corrupción de software, escribiendo directo en la NAND con programador (sin depender de USB).

Dump memoria
Datos de Memoria / DUMP — RSAG7.820.5650 (NAND)
Paquetes de memoria NAND para variantes MSD6308 (24N10 / 32N10 / 39N16).
DUMP NAND RSAG7.820.5650 MSD6308

Archivos de memoria — RSAG7.820.5650

Descarga disponible a miembros con suscripción activa para respaldo y recuperación por programador.

ARCHIVOS DISPONIBLES
Dump NAND — 24N10 (TC58NVG1S3HTA00)
Archivo: MAIN_5650_24N10_N51_TC58NVG1S3HTA00.zip
Tamaño: 86.64 MiB
Descargado 131 veces
Descarga disponible a miembros con suscripción activa
Dump NAND — 32N10 (TC58NVG1S3HTA00)
Archivo: MAIN_5650_32N10_N51_TC58NVG1S3HTA00.zip
Tamaño: 77.35 MiB
Descargado 89 veces
Descarga disponible a miembros con suscripción activa
Dump NAND — 39N16 (TC58NVG1S3HTA00)
Archivo: MAIN_5650_39N16_N51_TC58NVG1S3HTA00.zip
Tamaño: 77 MiB
Descargado 89 veces
Descarga disponible a miembros con suscripción activa

Instrucciones técnicas (Service + Logo) — RSAG7.820.5650

PROCEDIMIENTO
Abrir MENU y entrar a SONIDO.
En BALANCE, dejar el valor en 0 y quedar posicionado sin OK.
Ingresar la clave 1969; cuando aparezca la M, presionar MENU.
Para cambiar logo: Factory Option → OK → Logo Option y elegir el logo.
Salir apagando con Power off.
NOTA TÉCNICA

DATOS: En HISENSE RSAG7.820.5650, un dump es literalmente un volcado de memoria: lo que estaba guardado dentro del chip se guarda en un archivo. Sirve para restaurar la NAND si quedó corrupta por actualización fallida o corte de energía, regrabando con programador.

Dump memoria
Datos de Memoria / DUMP — RSAG7.820.6141 (NAND)
Paquetes NAND listados para MSD6308 (referenciados como chasis RSAG7.820.5650).
DUMP NAND RSAG7.820.6141 MSD6308

Archivos de memoria — RSAG7.820.6141

Descarga disponible a miembros con suscripción activa para imágenes NAND (listado por variantes).

ARCHIVOS DISPONIBLES
Dump NAND — 24N10 (TC58NVG1S3HTA00)
Archivo: MAIN_5650_24N10_N51_TC58NVG1S3HTA00.zip
Descargas: No especificadas
Descarga disponible a miembros con suscripción activa
Dump NAND — 32N10 (TC58NVG1S3HTA00)
Archivo: MAIN_5650_32N10_N51_TC58NVG1S3HTA00.zip
Descargas: No especificadas
Descarga disponible a miembros con suscripción activa
Dump NAND — 39N16 (TC58NVG1S3HTA00)
Archivo: MAIN_5650_39N16_N51_TC58NVG1S3HTA00.zip
Descargas: No especificadas
Descarga disponible a miembros con suscripción activa

Instrucciones técnicas (Service + Reset) — RSAG7.820.6141

PROCEDIMIENTO
Ingresar a Service con Balance=0 y la secuencia 1969, luego abrir con MENU.
Para reset desde Service: seleccionar Init → Unprotected Clear → OK y esperar el reinicio.
Si corresponde, ajustar logo en Factory Option → Logo Option y salir con Power off.
NOTA TÉCNICA

DATOS: En HISENSE RSAG7.820.6141, un dump es un archivo técnico para programadores (CH341A, RT809H, etc.). Sirve para reescribir la NAND cuando se sospecha corrupción y el televisor no responde a métodos de actualización normales.

Soporte y aportes — NOBLEX 39LD868HT
Menú Service (1969) • Reset • Cambio de marca/logo • Mediciones fuente 5424 • Backlight MAP3201/SELC2010M • Aportes
Service Reset Logo Mediciones Backlight Aporte Consulta

Menú Service / Modo Fábrica — NOBLEX 39LD868HT (MSD6308)

Advertencia: ajustar valores del menú de fábrica sin conocimiento puede dejar el televisor con fallas de imagen, reinicios o bloqueos.

Encender el TV y abrir MENU.
Ir a SONIDO y posicionarse en BALANCE con el valor en 0.
Sin presionar OK en Balance, ingresar 1 9 6 9.
Al aparecer la M, presionar MENU para abrir el Service Menu.
Para salir, apagar con Power off.

Nota: Antes de modificar algo, anotar los valores actuales (sirve para volver atrás si algo queda mal).

Reset / Restaurar a valores de fábrica — NOBLEX 39LD868HT

El reset borra configuraciones del usuario. Cuando reinicia, se debe completar la configuración inicial.

Método 1 — Menú de usuario

Ingresar a MENU.
Ir a Configuración → Restaurar parámetros de fábrica.
Confirmar con Aceptar y esperar el reinicio.
Al iniciar, realizar la configuración inicial del sistema.

Método 2 — Menú Service

Entrar al Service con Balance=0 y clave 1969; abrir con MENU.
Seleccionar Init → Unprotected Clear → OK. El TV reinicia.

Nota: “Unprotected Clear” se usa como limpieza/reinicio desde Service luego de cambios o actualizaciones.

Modificar marca / logo — NOBLEX 39LD868HT

El logo puede necesitar ajuste luego de cambiar la mainboard, reinstalar firmware o regrabar memoria.

Ingresar al Service (Balance en 0 + 1969) y abrir con MENU.
Ir a Factory Menu → Options → Logo (o Logo Option según versión).
Cambiar con ← / → sobre la opción Logo.
Si no aparece el logo exacto, usar Welcome como genérico o seleccionar Apagado.
Salir apagando el TV y encender para verificar el cambio.

Nota: Si el menú no muestra la ruta de logo, suele depender del firmware instalado o del perfil interno del equipo.

Mediciones eléctricas — Fuente RSAG7.820.5424

COLD GROUND

VD820: 12.2V (12.3V Stby)

VD824: 12.2V (12.3V Stby)

VD817: 12.2V (12.3V Stby)

VD839: 127V

VD940: 184V

LED+: 184V

LED-: 2.7V

HOT GROUND

C809: 285V (294V Stby)

C810: 285V (294V Stby)

VD822: 19.5V (17.7V Stby)

Nota: Valores de referencia para diagnóstico de standby, encendido, ausencia de imagen y backlight.

Bajar corriente a LEDs / Backlight — RSAG7.820.5424 (MAP3201 / SELC2010M)

Introducción

En la fuente RSAG7.820.5424, la corriente del backlight la regula el integrado N901 (MAP3201 / SELC2010M), mediante un lazo de control en modo corriente.

Cómo actúa el control

Dos resistencias conectadas al pin FBN determinan la referencia del driver y, por ende, la corriente máxima de LEDs. Ajustar esa red resistiva permite reducir corriente y estrés térmico.

Procedimiento

Localizar las resistencias asociadas a FBN: R935 – 22Ω y R944 – 22Ω.
Para disminuir corriente, retirar R935 (22Ω).
Opcional: si el brillo queda bajo, reemplazar R944 (22Ω) por 15Ω / 3W para recuperar brillo manteniendo menor corriente.

Resultado

• Menor corriente en LEDs.

• Menor temperatura de trabajo.

• Mayor vida útil del backlight.

Recomendaciones

• Evaluar el brillo final requerido.

• Verificar uniformidad de imagen luego del ajuste.

• Controlar estabilidad del backlight en uso prolongado.

Nota: Modificación orientativa: ajustar buscando equilibrio entre luminosidad, consumo y confiabilidad.

Aporte: El TV dejó de responder al control remoto

Un usuario reporta que el televisor dejó de reconocer el control remoto. Compró otro control y ocurre lo mismo: no lo detecta / no responde.

Nota: Se registra el reporte tal como fue publicado (sin diagnóstico adicional en el texto provisto).

Consulta de usuario — TV LED JVC de 39"

Un usuario consulta si hay información/material para un TV LED JVC de 39".

Nota: Esta sección conserva la consulta tal como fue publicada (sin datos técnicos adicionales).

Modelos Firmware Fallas Comentarios

Comentarios &
Soporte Técnico

Comparte fallas, soluciones, firmware probado, imágenes técnicas y experiencias de reparación para ayudar a otros técnicos. Todos los aportes pasan por revisión antes de publicarse.

Tu comentario técnico

El formulario está visible, pero solo los usuarios con acceso pueden enviarlo.

Este espacio es solo para clientes con cuenta activa.
