NOBLEX 40LD824F

Descargas NOBLEX 40LD824F: firmware USB, diagramas, manual service, manual de usuario y ficha técnica (PDF/RAR)

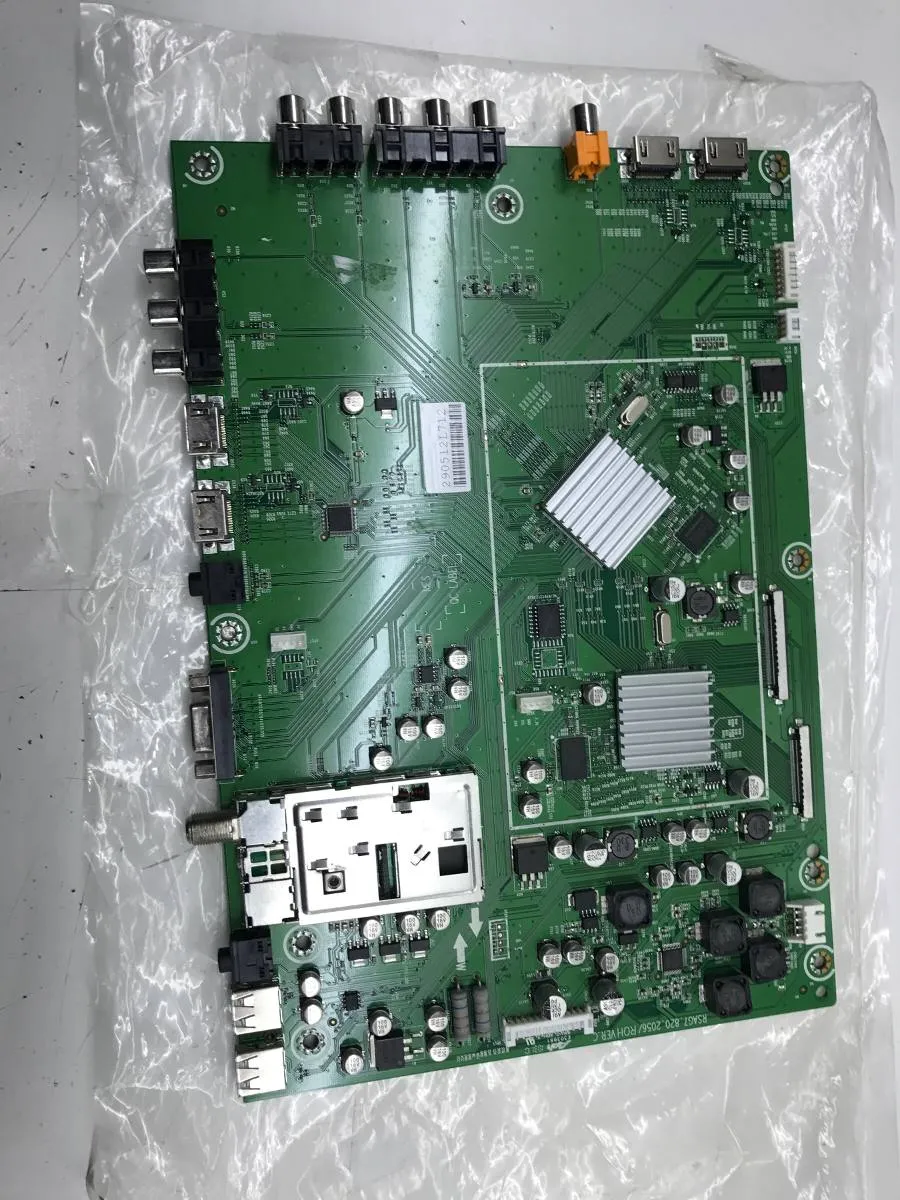

Marca: NOBLEX Modelo: 40LD824F Chasis: MSD209GL MainBoard: RSAG7.820.2056 PowerBoard: RSAG7.820.2194
NOBLEX 40LD824F
Descarga disponible a miembros con suscripcion activa.
DESCARGAS DISPONIBLES PARA MIEMBROS
Firmware, diagramas y documentación oficial
  • Firmware — Actualización por USB NOBLEX 40LD824F (MERGE.bin / menú service)
  • Diagrama — MainBoard RSAG7.820.2056
  • Diagrama — PowerBoard RSAG7.820.2194
  • Ficha técnica — NOBLEX 40LD824F
  • Manual Service — NOBLEX 40LD824F
  • Manual de usuario — NOBLEX 40LD824F
Información técnica
Información técnica NOBLEX 40LD824F
Datos técnicos y documentación disponible
Info detallada

Info detallada

Ficha
Empresa / Marca
NOBLEX
40LD824F
Modelo
40LD824F
Chasis
MSD209GL
Matriz
HISENSE
Control remoto
ER-31952N / 3807 · ER-22640N
Modelo compatible
JVC LT40DR710
Placas y conectividad
MainBoard
RSAG7.820.2056
PowerBoard
RSAG7.820.2194
Panel Display
SAMSUNG LTA400HF16 · 1920×1080 FHD · 120Hz · LVDS (4 ch, 10-bit)

Documentación técnica

Manual de usuario — NOBLEX 40LD824F
Manual_Usuario_40LD824F
7.03 MiB Descargado 9 veces Descarga VIP
Ficha técnica — NOBLEX 40LD824F
ficha_40LD824F
187.09 KiB Descargado 28 veces Descarga VIP
Manual Service / Diagrama — NOBLEX 40LD824F
Manual_Service_40LD824F
2.81 MiB Descargado 97 veces Descarga VIP
Diagrama — RSAG7.820.2056 (MainBoard)
RSAG7.820.2056
382.39 KiB Descargado 208 veces Descarga VIP
Diagrama — RSAG7.820.2194 (PowerBoard)
RSAG7.820.2194
60.4 KiB Descargado 510 veces Descarga VIP
Nota: cambiar configuraciones internas sin conocimiento técnico puede provocar daños permanentes.

Firmware por USB — MSD209GL / NOBLEX 40LD824F (MERGE.bin)

Firmware por USB

NOBLEX 40LD824F — Actualización de firmware por USB (menú Service)

Carga del firmware desde FUNCTION → Software upgrade
Instrucciones

Instrucciones de instalación con pendrive

  • Entrar al menú Service: encender → MENU → SOUND → BALANCE, dejar Balance en 0 y marcar 1 9 6 9; aparece “M”, luego pulsar MENU.
  • Descomprimir el paquete descargado.
  • Copiar el archivo MERGE.bin al pendrive.
  • Conectar el USB al televisor.
  • En Service, seleccionar: FUNCTION → Software upgrade y ejecutar con Cursor Derecha.
  • Aparece la indicación “Software upgrade”. Esperar a que finalice el proceso.
  • Al terminar, el TV pasa a STBY y luego vuelve a encender.
  • Reingresar al Service y aplicar CLEAR UNPROTECTLY con Cursor Derecha (reseteo de EPROM).

Si el código no abre el Service en tu variante, en otro aporte se menciona probar también con 0 5 3 2 (Balance en 0), y si falla, volver a intentar con 1 9 6 9.

  • 40LD824F_20110126.rar (2.52 MiB) (Descargado 77 veces)
    Descargas solo para miembros
Soporte y aportes — NOBLEX 40LD824F
Menú Service • Mediciones RSAG7.820.2194 • Forzar encendido • Diagnóstico NCP1396/PFC • Panel LTA400HF16
Service Mediciones Diagnóstico N901 Panel

Menú Service / Modo Fábrica — NOBLEX 40LD824F (Balance)

Advertencia: el menú de fábrica permite cambiar parámetros críticos. Evitar ajustes “a ciegas” y anotar valores antes de modificar.

Encender el TV y presionar MENU en el control.
Ir a SOUND → BALANCE y dejar el balance en 0.
Ingresar el código 0 5 3 2. Si no abre, probar con 1 9 6 9.
Aparece una “M” arriba a la izquierda. Presionar MENU para entrar a Factory/Service OSD Menus.
Para salir del modo service, apagar con power off.

Nota: En este modelo se utiliza el menú service para la carga de firmware y también para funciones internas (reset de EPROM).

Mediciones eléctricas — Fuente RSAG7.820.2194

Tensiones de referencia medidas en COLD GROUND y HOT GROUND (ON y STBY), útiles para diagnóstico de alimentación, standby y arranque.

COLD GROUND

VD838: 24.4V
VD839: 24.4V
VD840: 11.9V
VD841: 18.7V
VD905: 5.00V (5.01V Stby)

HOT GROUND

VD811: 385V (279V Stby)
VD831: 198V
VD903: 16.3V (19.1V Stby)
C822: 385V (279V Stby)
C824: 385V (279V Stby)

Nota: En HOT GROUND hay tensiones elevadas. Medir con extremo cuidado y con instrumental apropiado.

Diagnóstico fuente: faltan 12V/18V/24V — RSAG7.820.2194

Aporte técnico: la fuente se describe en 4 etapas (Entrada / Stand-by / PFC / Potencia). Si sólo está presente 5V de STBY y la potencia intenta y corta, se orienta a revisar la etapa con NCP1396 y la condición PFC.

Forzar encendido: hacer puente entre Colector–Emisor de V905 (MMBT2222A, SMD).
Revisar NCP1396 (etapa potencia). Se alimenta por Pin12 y Pin16; chequear R842 = 22Ω y R843 = 22Ω.
Referencia indicada: VCC_on según datasheet ~12.3 a 14.3V. Protección citada: VZ831 (Zener 18V).
El NCP1396 valida PFC por Pin5: se menciona que necesita más de 1V para habilitar (revisar R831–R834 y el nivel en Pin5).
Verificar MOSFETs de potencia V831/V832 y diodos de salida (evitar cortos en secundario).
Chequeo de sensado: N834 (24V/12V) y resistencias R865, R866, R868, R869.

Nota: Se indicó que sin PFC correcto (tensión alta en C822/C824), la etapa de potencia puede no sostenerse y entrar en ciclos de arranque/corte.

Aporte: N901 identificado como STR-A6059H (5V Stand-by)

Se aportó el dato de identificación del integrado N901 de la etapa stand-by: STR-A6059H (encapsulado DIP de 7 pines).

También se mencionó, como alternativa de prueba, alimentar el 5V de stand-by desde una fuente externa (por ejemplo, un cargador) para verificar el resto del equipo.

Nota: Este aporte se presenta como referencia/diagnóstico. Aplicar pruebas con precaución y criterio técnico.

Panel SAMSUNG LTA400HF16 — conectores y driver

Información técnica del panel:

- Resolución: 1920×1080 FHD · 120Hz
- LVDS: 4 ch, 10-bit · 12.0V 580mA
- Conector LVDS: JAE FI-RE51S-HF / JAE FI-RE41S-HF
- Backlight: WLED · conector YEONHO 20022WR-14B1 · 24.0V 4.7A
- Driver LED / Inverter: SSL460EL01 REV0.2
- T-CON: S120BM4C4LV0.7
- Datasheet: Sin Info: por el momento

Nota: Estos datos ayudan a verificar compatibilidad de panel, pinout de conectores y requisitos de backlight.
