NOBLEX 42LD877FI

Descargas NOBLEX 42LD877FI: firmware USB, diagramas PDF, manuales y datos de memoria (DUMP)

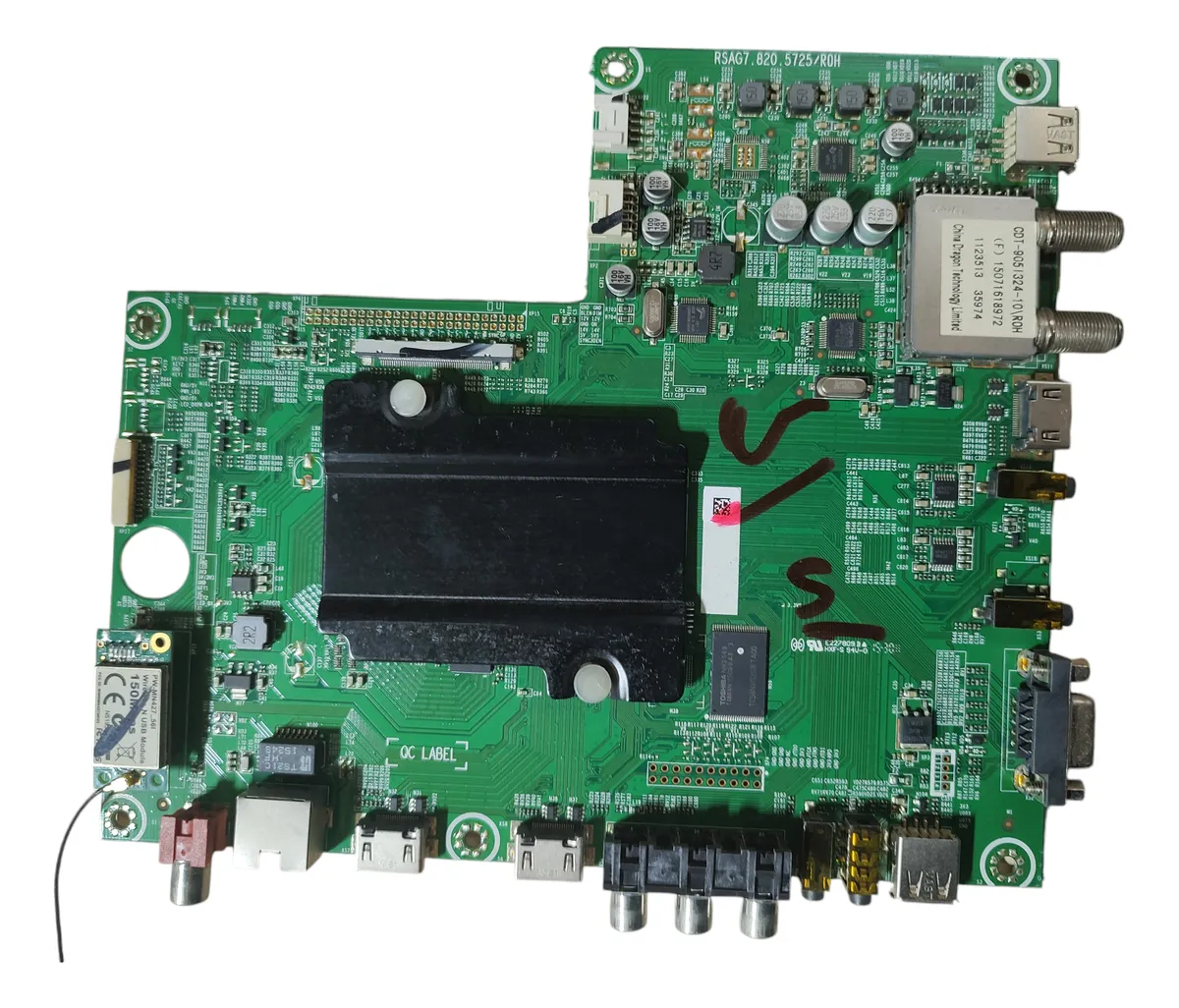

Marca: NOBLEX Modelo: 42LD877FI MainBoard: RSAG7.820.5725 PowerBoard: RSAG7.820.6328 Chasis: MTK5652
NOBLEX 42LD877FI
Descarga disponible a miembros con suscripción activa.
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCIÓN ACTIVA
Firmware, diagramas, manuales y memorias
  • Firmware — Actualización normal por USB NOBLEX 42LD877FI (MTK5652 / 42K370 / F0424)
  • Firmware — Instalación forzada por USB NOBLEX 42LD877FI (MTK5652 / 42K370 / F0424)
  • Firmware — Actualización normal por USB MTK5652 (32K370 / F0626) — MainBoard RSAG7.820.5725
  • Firmware — Actualización normal por USB MTK5652 (42K370 / F0424) — MainBoard RSAG7.820.5725
  • Firmware — Actualización normal por USB MTK5652 (50K370 3D / H0517) — MainBoard RSAG7.820.5725
  • Firmware — Actualización normal por USB MTK5652 (42A300 / E0830) — MainBoard RSAG7.820.5725
  • Firmware — Actualización normal por USB MTK5652 (42A300M / F0430) — MainBoard RSAG7.820.5725
  • Firmware — Actualización normal por USB MTK5652 (32N10 / E0830) — MainBoard RSAG7.820.5725
  • Firmware — Actualización normal por USB MTK5652 (39N16 / F0626) — MainBoard RSAG7.820.5725
  • Firmware — Actualización normal por USB MTK5652 (50K610 2D / E0830) — MainBoard RSAG7.820.5725
  • Firmware — Actualización normal por USB MTK5652 (50K610 3D / E0830) — MainBoard RSAG7.820.5725
  • Firmware — Instalación forzada por USB MTK5652 (32K370 / F0626) — MainBoard RSAG7.820.5725
  • Firmware — Instalación forzada por USB MTK5652 (42K370 / F0424) — MainBoard RSAG7.820.5725
  • Firmware — Instalación forzada por USB MTK5652 (50K370 3D / H0517) — MainBoard RSAG7.820.5725
  • Firmware — Instalación forzada por USB MTK5652 (32N10 / E0830) — MainBoard RSAG7.820.5725
  • Firmware — Instalación forzada por USB MTK5652 (39FHD / F0626) — MainBoard RSAG7.820.5725
  • Firmware — Instalación forzada por USB MTK5652 (42A300 / E0830) — MainBoard RSAG7.820.5725
  • Firmware — Instalación forzada por USB MTK5652 (42A300M / F0430) — MainBoard RSAG7.820.5725
  • Firmware — Instalación forzada por USB MTK5652 (50K610 2D / E0830) — MainBoard RSAG7.820.5725
  • Firmware — Instalación forzada por USB MTK5652 (50K610 3D / E0830) — MainBoard RSAG7.820.5725
  • Diagrama — MainBoard RSAG7.820.5725
  • Lista de componentes — MainBoard RSAG7.820.5725
  • Diagrama — PowerBoard RSAG7.820.6328
  • Lista de componentes — PowerBoard RSAG7.820.6328
  • Manual de Usuario — NOBLEX 42LD877FI
  • Manual Service / Diagrama — NOBLEX 42LD877FI
  • Manual Service — MainBoard RSAG7.820.5725
  • Datos de Memoria / PinOut / DUMP (NAND) — NOBLEX 42LD877FI (RSAG7.820.5725 / HE420HF-B52)
  • Datos de Memoria (NAND) — RSAG7.820.5725 (32N10 / HE315GH-E77 / TC58NVG2S3ETA00)
  • Datos de Memoria (NAND) — RSAG7.820.5725 (32K370 / HE315GH-E72 / F0626)
  • Datos de Memoria (NAND) — RSAG7.820.5725 (42K370 / HE420HF-B52 / TC58NVG2S3ETA00)
  • Datos de Memoria (EEPROM AT24C32) — RSAG7.820.5725 (50K370 3D)
  • Datos de Memoria (NAND) — RSAG7.820.5725 (50K370 3D / TC58NVG2S3ETA00 / F0313)
  • Datos de Memoria (NAND) — RSAG7.820.5725 (39N16 / TC58NVG2S3ETA00)
  • Datos de Memoria (EEPROM K24C32) — RSAG7.820.5725 (40A300 / N50 / F0807)
  • Datos de Memoria (NAND) — RSAG7.820.5725 (40A300 / HE416GF-E01 / F0807)
  • Datos de Memoria (NAND) — RSAG7.820.5725 (40A300 / HE416GF-E01 / E0612)
Información técnica
Información técnica NOBLEX 42LD877FI
Datos técnicos y documentación disponible
Info detallada

Info detallada

Ficha
Empresa / Marca
NOBLEX
42LD877FI
Modelo
42LD877FI
Chasis
MTK5652
Matriz
HISENSE
Control remoto
ER-33911
Modelo compatible
SANYO LCE42IF15 · JVC LT42DA760 · PHILCO PLD4215FI · PIONEER PLE42FMS3
Panel Display
HISENSE HE420HF-B52 · 1920×1080 FHD 60Hz · LVDS (2ch, 8-bit)
Datasheet (Panel)
Sin Info: por el momento
Placas y conectividad
MainBoard
RSAG7.820.5725
PowerBoard
RSAG7.820.6328
Wifi
PW-MN427
SoC / MainChip (MainBoard)
MEDIATEK MT5652

Documentación técnica

Manual de Usuario — NOBLEX 42LD877FI
PENDIENTE
Descargas: No especificadas Descarga VIP
Manual Service / Diagrama — NOBLEX 42LD877FI
PENDIENTE
Descargas: No especificadas Descarga VIP
Diagrama — RSAG7.820.5725
RSAG7.820.5725
580.11 KiB Descargado 2335 veces Descarga VIP
Lista de Componentes — RSAG7.820.5725
Lista_Componentes_5725
245.78 KiB Descargado 256 veces Descarga VIP
Manual Service — RSAG7.820.5725
Manual_Service_5725
2.36 MiB Descargado 3390 veces Descarga VIP
Diagrama — RSAG7.820.6328
RSAG7.820.6328
94.43 KiB Descargado 7 veces Descarga VIP
Lista de Componentes — RSAG7.820.6328
Part.Description.6328
156.28 KiB Descargado 261 veces Descarga VIP
Nota: cambiar configuraciones internas sin conocimiento técnico puede provocar daños permanentes.

Firmware por USB — NOBLEX 42LD877FI / MTK5652 (Actualización + Forzado)

Actualización de firmware por USB

NOBLEX 42LD877FI — Actualización de firmware por USB (menú de usuario)

Actualización normal (Update desde USB)
Instrucciones

Instrucciones de instalación con pendrive (actualización normal)

  • Bajar el paquete de firmware correspondiente (.zip).
  • Descomprimir el archivo hasta obtener upgrade_loader.pkg.
  • Copiar upgrade_loader.pkg al pendrive y verificar que no haya otros .pkg en el USB.
  • Conectar el pendrive a un puerto USB del televisor.
  • Ingresar a: Menu → Configuración → Actualización de software → Actualizar desde USB. Confirmar en SI para iniciar.
  • Al finalizar, puede aparecer el aviso de dispositivo USB detectado: elegir NO y retirar el pendrive.
  • Para limpiar datos: entrar al menú de fábrica desde MENU → SONIDO → BALANCE (0) y, parado en Balance (sin OK), marcar 1 9 6 9. Luego MENU.
  • Ejecutar: Factory Option → OK → Clean All → OK.
  • Si hace falta ajustar la marca al inicio: Factory Option → OK → Logo Option → (Logo), elegir con ←/→ y salir con Power off.

Este método instala el firmware desde el menú del TV. No interrumpir la energía durante el proceso para evitar corrupción del sistema.

  • MTK5652_42K370_F0424.zip (Descargas: No especificadas)
    Descargas solo para miembros
Firmware forzado por USB

NOBLEX 42LD877FI — Instalación forzada de firmware por USB

Carga automática de firmware al encender
Instrucciones

Guía de instalación forzada (pendrive)

  • Descargar el firmware (.zip) para chasis MTK5652.
  • Extraer el contenido hasta tener el archivo upgrade_loader.pkg.
  • Copiar el .pkg al USB (sin otros archivos .pkg).
  • Insertar el pendrive en el TV y encender el equipo: debería comenzar la actualización en forma automática.
  • Cuando termine, retirar el USB. Si aparece la consulta por el dispositivo, seleccionar NO.
  • Para reiniciar parámetros: ingresar al menú de service desde MENU → SONIDO → BALANCE, dejar 0 y marcar 1 9 6 9 (sin OK). Luego pulsar MENU.
  • Ejecutar: Factory Option → OK → Clean All → OK.
  • Si la marca de inicio no coincide: entrar a Factory Option → OK → Logo Option, elegir el LOGO con ←/→ y finalizar con Power off.

La instalación forzada se usa cuando el equipo no permite actualizar desde el menú. Mantener el USB “limpio” (solo el .pkg) mejora la detección.

  • MTK5652_42K370_F0424.zip (Descargas: No especificadas)
    Descargas solo para miembros
Actualización de firmware por USB

RSAG7.820.5725 (MTK5652) — Actualización normal por USB

Update desde menú (Configurar → Actualizar desde USB)
Instrucciones

Procedimiento de actualización (USB)

  • Descargar el firmware (.zip) correspondiente a la plataforma MTK5652.
  • Descomprimir: se obtiene el archivo upgrade_loader.pkg.
  • Copiar el .pkg al pendrive y evitar otros .pkg en el mismo USB.
  • Insertar el pendrive en el televisor.
  • Ir a: Menu → Configurar → Actualizar software → Actualizar desde USB y confirmar en SI.
  • Al finalizar, ante el aviso de USB detectado, seleccionar NO y retirar el pendrive.
  • Abrir menú de service (Balance en 0 + secuencia 1 9 6 9) y ejecutar Factory Option → OK → Clean All → OK.

Recomendación: no cortar la energía durante la carga. Si el software está corrupto, el “Clean All” ayuda a reiniciar configuración tras actualizar.

  • MTK5652_32K370_F0626.zip (186.03 MiB) (Descargado 705 veces)
    Descargas solo para miembros
  • MTK5652_42K370_F0424.zip (184.11 MiB) (Descargado 762 veces)
    Descargas solo para miembros
  • MTK5652_50K370_3D_H0517.zip (355.28 MiB) (Descargado 784 veces)
    Descargas solo para miembros
  • MTK5652_42A300_E0830.zip (168.51 MiB) (Descargado 1131 veces)
    Descargas solo para miembros
  • MTK5652_42A300M_F0430.zip (184.11 MiB) (Descargado 1145 veces)
    Descargas solo para miembros
  • MTK5652_32N10_E0830.zip (168.52 MiB) (Descargado 640 veces)
    Descargas solo para miembros
  • MTK5652_39N16_F0626.zip (186.11 MiB) (Descargado 1095 veces)
    Descargas solo para miembros
  • MTK5652_50K610_2D_E0830.zip (168.51 MiB) (Descargado 216 veces)
    Descargas solo para miembros
  • MTK5652_50K610_3D_E0830.zip (168.51 MiB) (Descargado 247 veces)
    Descargas solo para miembros
Firmware forzado por USB

RSAG7.820.5725 (MTK5652) — Instalación forzada de firmware por USB

Arranque con USB y actualización automática
Instrucciones

Pasos de instalación forzada (USB)

  • Descargar el firmware .zip de la familia MTK5652.
  • Descomprimir y preparar el archivo upgrade_loader.pkg.
  • Copiar el .pkg al pendrive (sin más .pkg en el USB).
  • Con el TV apagado, insertar el pendrive y encender: debería comenzar a actualizar sin entrar al menú.
  • Cuando termine, retirar el USB. Si consulta por el dispositivo, seleccionar NO.
  • Finalizar con Clean All desde menú de fábrica (Balance en 0 + 1 9 6 9 → MENU → Factory Option → OK → Clean All → OK).

Si el equipo no arranca o se queda en logo, el modo forzado suele ser útil. Mantener el pendrive sin archivos extra mejora la lectura.

  • MTK5652_32K370_F0626.zip (Descargas: No especificadas)
    Descargas solo para miembros
  • MTK5652_42K370_F0424.zip (Descargas: No especificadas)
    Descargas solo para miembros
  • MTK5652_50K370_3D_H0517.zip (Descargas: No especificadas)
    Descargas solo para miembros
  • MTK5652_32N10_E0830.zip (Descargas: No especificadas)
    Descargas solo para miembros
  • MTK5652_39FHD_F0626.zip (Descargas: No especificadas)
    Descargas solo para miembros
  • MTK5652_42A300_E0830.zip (Descargas: No especificadas)
    Descargas solo para miembros
  • MTK5652_42A300M_F0430.zip (Descargas: No especificadas)
    Descargas solo para miembros
  • MTK5652_50K610_2D_E0830.zip (Descargas: No especificadas)
    Descargas solo para miembros
  • MTK5652_50K610_3D_E0830.zip (Descargas: No especificadas)
    Descargas solo para miembros
Dump memoria
Datos de Memoria / PinOut / DUMP — NOBLEX 42LD877FI (NAND)
Volcado de memoria NAND asociado a mainboard RSAG7.820.5725 / panel HE420HF-B52 (útil para reprogramación).
DUMP NAND MEMORIA 42LD877FI

Archivos de memoria — NOBLEX 42LD877FI

Descarga disponible a miembros con suscripción activa.

ARCHIVOS DISPONIBLES
Main_5725_42K370_NAND_TC58NVG2S3ETA00_HE420HF-B52.zip
Descargas: No especificadas
DESCARGAS SOLO PARA MIEMBROS

Instrucciones técnicas — NOBLEX 42LD877FI

PROCEDIMIENTO
Sin Info: por el momento (no se publicaron pasos de lectura/escritura o puntos de conexión para este DUMP).
NOTA TÉCNICA

DATOS: En NOBLEX 42LD877FI, un dump es literalmente un volcado de memoria: lo que estaba guardado dentro del chip se guarda en un archivo (normalmente .bin). Sirve para restaurar la memoria si quedó corrupta por una actualización fallida, corte de luz o firmware incorrecto, permitiendo que el equipo vuelva a encender.

Dump memoria RSAG7.820.5725
Datos de Memoria / PinOut / DUMP — RSAG7.820.5725 (NAND / EEPROM)
Dumps de memoria para chasis MTK5652 (NAND) y respaldos EEPROM asociados a variantes de esta mainboard.
DUMP NAND EEPROM RSAG7.820.5725

Archivos de memoria — RSAG7.820.5725

Descarga disponible a miembros con suscripción activa.

ARCHIVOS DISPONIBLES
Main_5725_32N10_NAND_TC58NVG2S3ETA00_HE315GH-E77.bin.zip
Tamaño: 259.78 MiB
Descargado 115 veces
DESCARGAS SOLO PARA MIEMBROS
Main_5725_32K370_NAND_TC58NVG2S3ETA00_HE315GH-E72_F0626.zip
Tamaño: 222.8 MiB
Descargado 107 veces
DESCARGAS SOLO PARA MIEMBROS
Main_5725_42K370_NAND_TC58NVG2S3ETA00_HE420HF-B52.zip
Tamaño: 263.97 MiB
Descargado 143 veces
DESCARGAS SOLO PARA MIEMBROS
Main_5725_50K370_3D_EEPROM_AT24C32.zip
Tamaño: 1.28 KiB
Descargado 115 veces
DESCARGAS SOLO PARA MIEMBROS
Main_5725_50K370_3D_NAND_TC58NVG2S3ETA00_F0313.zip
Tamaño: 223.76 MiB
Descargado 127 veces
DESCARGAS SOLO PARA MIEMBROS
Main_5725_39N16_NAND_TC58NVG2S3ETA00.zip
Tamaño: 254.57 MiB
Descargado 175 veces
DESCARGAS SOLO PARA MIEMBROS
Main_5725_40A300_EEPROM_N50_K24C32_F0807.zip
Tamaño: 1.24 KiB
Descargado 169 veces
DESCARGAS SOLO PARA MIEMBROS
Main_5725_40A300_NAND_T58NVG2S3ETA00_HE416GF-E01_F0807.zip
Tamaño: 249.5 MiB
Descargado 188 veces
DESCARGAS SOLO PARA MIEMBROS
Main_5725_40A300_NAND_T58NVG2S3ETA00_HE416GF-E01_E0612.zip
Tamaño: 205.47 MiB
Descargado 165 veces
DESCARGAS SOLO PARA MIEMBROS

Instrucciones técnicas — RSAG7.820.5725

PROCEDIMIENTO
Sin Info: por el momento (no se detallaron conexiones, pinout o pasos de grabación para estos archivos).
NOTA TÉCNICA

DATOS: En NOBLEX 42LD877FI, el dump se usa como “imagen de rescate” porque trae los datos que la placa necesita para iniciar: arranque/boot, configuración básica y partes del sistema. Sirve para recuperar TVs con logo fijo, reinicios o pantalla negra por corrupción de firmware, escribiendo directo al chip sin depender del menú o USB.

Soporte y aportes — NOBLEX 42LD877FI
Menú Service • Cambio de marca/logo • Reset • Backlight • Mediciones eléctricas
Service Logo Reset Backlight Ajuste LED Mediciones

Menú Service / Modo Fábrica — NOBLEX 42LD877FI

Advertencia: modificar parámetros del menú de fábrica sin conocer su función puede dejar el TV inoperable. Si vas a cambiar valores, anotá los originales.

Encender el televisor.
Presionar MENU y entrar a SONIDO → BALANCE.
Ajustar BALANCE en 0 y quedarse posicionado sobre “Balance” sin presionar OK.
Ingresar la secuencia 1 9 6 9. Aparece una “M” en la esquina superior izquierda.
Volver a presionar MENU para visualizar el MENU de SERVICE. Para salir, apagar con Power off.

Nota: La “M” indica que el equipo entró en modo de fábrica. Salir apagando el TV desde el control remoto.

Reset / Restaurar a valores de fábrica — NOBLEX 42LD877FI

Restablecer devuelve el equipo a estado inicial (borra configuraciones y requiere reconfigurar el inicio).

Por menú de usuario: pulsar MENU.
Ir a CONFIGURAR → RESTAURAR AJUSTES y confirmar en ACEPTAR.
El televisor se reinicia; luego realizar la configuración inicial.
Por menú service: entrar al modo fábrica (Balance 0 + 1 9 6 9) y abrir el menú con MENU.
Ejecutar Factory Option → OK → Clean All → OK.

Nota: “Clean All” restablece parámetros internos; usarlo con criterio cuando sea necesario.

Backlight — Nota técnica (RSAG7.820.6328)

En NOBLEX 42LD877FI se reporta el uso de la fuente RSAG7.820.6328, que integra control de backlight mediante NCP1396 / MAP3201 / SELC2010M. Ajustar la corriente de LEDs puede reducir estrés térmico y mejorar confiabilidad.

El ajuste se realiza modificando la red de sensado del controlador para limitar la corriente máxima a las cadenas de LEDs, buscando equilibrio entre brillo y vida útil.

Nota: La modificación es orientativa; verificar uniformidad y estabilidad del backlight luego del ajuste.

Bajar corriente a LEDs — RSAG7.820.6328 (N803)

En la fuente RSAG7.820.6328, la regulación de corriente del backlight depende del integrado N803 (NCP1396 / MAP3201 / SELC2010M) y su red resistiva de realimentación.

Identificar resistencias del control de backlight: R738 (18Ω) y R739 (NC).
Confirmar que R738 es la que define el nivel de corriente en esta variante de placa.
Reemplazar R738 18Ω por una resistencia de 27Ω / 3W para reducir la corriente del backlight.
Evaluar el nivel de brillo requerido y comprobar la uniformidad de imagen luego del cambio.
Verificar estabilidad del backlight durante un tiempo de funcionamiento prolongado.

Nota: Reducir corriente baja el brillo. Ajustar caso por caso buscando equilibrio entre luminosidad y confiabilidad.

Mediciones eléctricas — RSAG7.820.6328

Mediciones de referencia para diagnóstico (valores en funcionamiento y standby según se indicó).

HOT GROUND: C808=C810: 292V (298V Stby) · VD825: 15.2V (14.6V Stby)
COLD GROUND: VD817: 127V (139V Stby) · VD819: 15.5V (15.8V Stby) · VD815: 12.1V (12.1V Stby) · VD802: 12.1V (12.1V Stby) · VD826: -86.4V · VD705: 247V
BACKLIGHT / LED: LED 1P: 247V · LED 1N: 80.5V a 87.8V · LED 2P: 80.5V a 87.8V · LED 2N: -86.4V a -72.1V

Nota: Usar estas mediciones como referencia comparativa para detectar tensiones fuera de rango o fallas de regulación.

Modelos Firmware Fallas Comentarios

Comentarios &
Soporte Técnico

Comparte fallas, soluciones, firmware probado, imágenes técnicas y experiencias de reparación para ayudar a otros técnicos. Todos los aportes pasan por revisión antes de publicarse.

Tu comentario técnico

El formulario está visible, pero solo los usuarios con acceso pueden enviarlo.

Este espacio es solo para clientes con cuenta activa.
