NOBLEX 46LD825F

Descargas NOBLEX 46LD825F: firmware USB, diagramas, manuales, dump y documentación técnica (PDF/RAR)

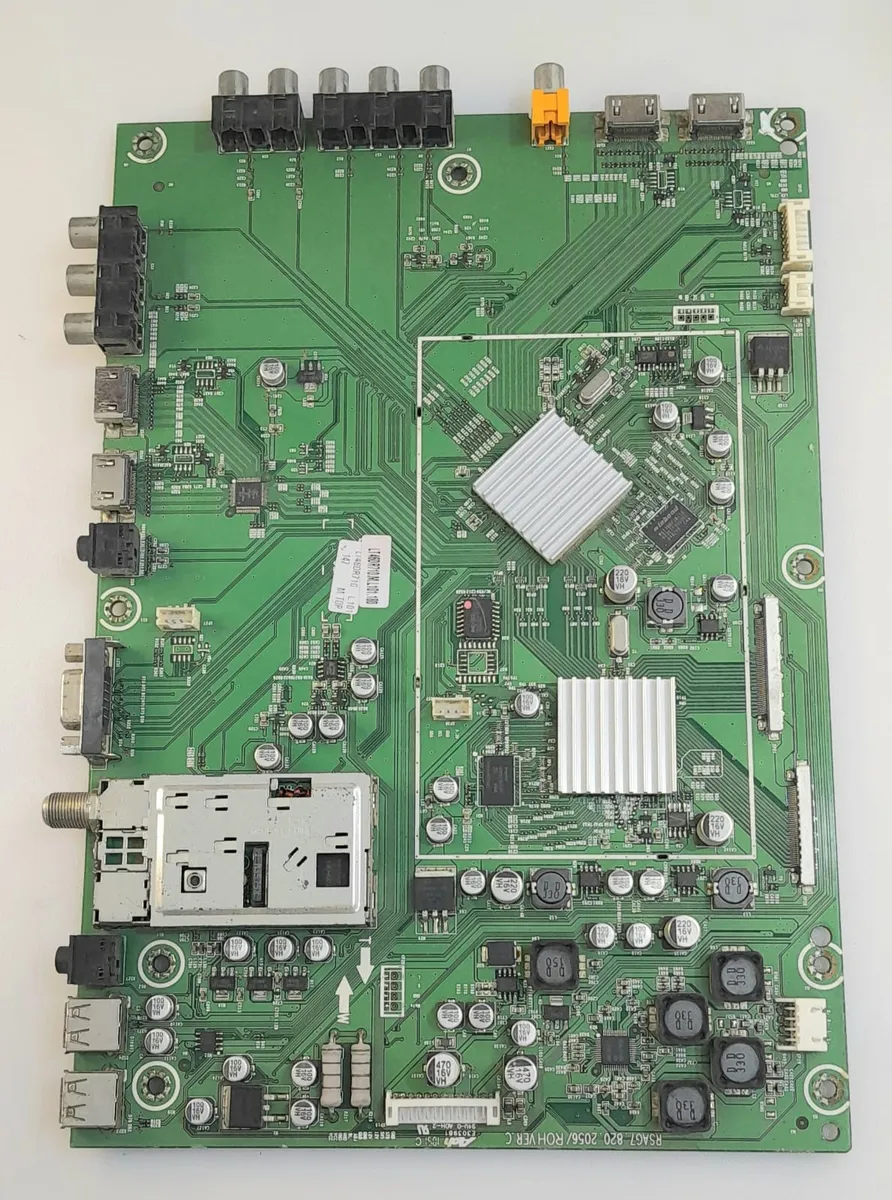

Marca: NOBLEX Modelo: 46LD825F MainBoard: RSAG7.820.2056 PowerBoard: RSAG7.820.2194 Chasis: MSD209GL
NOBLEX 46LD825F
Descarga disponible para miembros con suscripción activa.
DESCARGAS DISPONIBLES
Acceso para miembros con suscripción activa
  • Actualización de Firmware por USB — NOBLEX 46LD825F
  • Ficha técnica — NOBLEX 46LD825F
  • Diagrama — MainBoard RSAG7.820.2056
  • Diagrama — PowerBoard RSAG7.820.2194
  • Datasheet del panel — SAMSUNG LTA460HJ06
  • Manual de Usuario — NOBLEX 46LD825F
  • Manual Service / Diagrama — NOBLEX 46LD825F
  • Datos de Memoria / PinOut / DUMP — NOBLEX 46LD825F (MX25L6455E FLASH / Panel LTA460HJ09)
Información técnica
Información técnica NOBLEX 46LD825F
Datos técnicos, placas, panel y documentación disponible
Info detallada

Info detallada

Ficha
Empresa / Marca
NOBLEX
46LD825F
Modelo
46LD825F
Chasis
MSD209GL
Matriz
HISENSE
Control remoto
ER-31952N · ER-22640N
Modelo compatible
JVC LT46DR710
Placas y conectividad
MainBoard
RSAG7.820.2056 · MainChip: MSTAR MSD209GL
PowerBoard
RSAG7.820.2194
Panel Display
SAMSUNG LTA460HJ09 · 1920x1080 FHD 120HZ · LVDS (4 ch, 10-bit) 12.0V · T-CON LJ94-03554C (A120MB4C4LV0.0) · Backlight WLED

Documentación técnica

Manual de Usuario — NOBLEX 46LD825F
Sin Info: por el momento
Descargas: No especificadas Descarga disponible para miembros con suscripción activa
Ficha técnica — NOBLEX 46LD825F
ficha 46LD825F
187.05 KiB Descargado 13 veces Descarga disponible para miembros con suscripción activa
Manual Service / Diagrama — NOBLEX 46LD825F
Manual Service 46LD825F
2.81 MiB Descargado 28 veces Descarga disponible para miembros con suscripción activa
Diagrama — MainBoard RSAG7.820.2056
RSAG7.820.2056
382.39 KiB Descargado 208 veces Descarga disponible para miembros con suscripción activa
Diagrama — PowerBoard RSAG7.820.2194
RSAG7.820.2194
60.4 KiB Descargado 510 veces Descarga disponible para miembros con suscripción activa
Datasheet del panel — SAMSUNG LTA460HJ06
LTA460HJ06-Samsung
4.48 MiB Descargado 13 veces Descarga disponible para miembros con suscripción activa
Nota: verificar compatibilidad entre el panel publicado LTA460HJ09 y el PDF adjunto LTA460HJ06 antes de aplicar datos de panel o reemplazo.

Firmware por USB — NOBLEX 46LD825F (Actualización normal)

Firmware por USB

NOBLEX 46LD825F — Actualización de Firmware por USB

Carga de firmware desde menú service con pendrive
Instrucciones

Instrucciones de actualización con pendrive

  • Encender el televisor y abrir el menú principal con la tecla MENU.
  • Entrar en SOUND → BALANCE y, con el balance ajustado en 0, ingresar la secuencia 1 → 9 → 6 → 9.
  • Cuando aparezca la letra M en la parte superior de la pantalla, pulsar nuevamente MENU para ingresar a Factory/Service OSD Menus.
  • Copiar el archivo MERGE.bin al pendrive y conectarlo al puerto USB del televisor.
  • Dentro del menú de servicio, seleccionar FUNCTION → Software upgrade → Cursor Derecha para iniciar la carga.
  • Esperar a que finalice el proceso: el LED pasará a STBY y luego el equipo volverá a encenderse.
  • Reingresar al menú de servicio y ejecutar CLEAR UNPROTECTLY con Cursor Derecha para realizar el reseteo de la EPROM.

Este procedimiento corresponde a una actualización normal por USB desde menú de servicio. Si la falla del equipo es de hardware, la carga de firmware no resolverá el problema.

  • MERGE_20110126.rar (2.51 MiB) (Descargado 13 veces)
    Descarga disponible para miembros con suscripción activa
  • MERGE_20110307.rar (2.52 MiB) (Descargado 15 veces)
    Descarga disponible para miembros con suscripción activa
Dump memoria
Datos de Memoria / PinOut / DUMP — NOBLEX 46LD825F
Archivo de memoria asociado a MX25L6455E FLASH y panel LTA460HJ09 para reprogramación con programador.
DUMP FLASH MX25L6455E 46LD825F

Archivos de memoria — NOBLEX 46LD825F

Archivo disponible para tareas de regrabación de memoria. Descarga disponible para miembros con suscripción activa.

ARCHIVOS DISPONIBLES
Datos de memoria / DUMP — MX25L6455E FLASH con panel LTA460HJ09
Tamaño: 2.53 MiB
Descargado 17 veces
Descarga disponible para miembros con suscripción activa

Instrucciones de regrabación / PinOut — NOBLEX 46LD825F

PROCEDIMIENTO
Sin Info: por el momento (no se publicaron pasos de lectura, escritura o puntos de conexión para este dump/pinout).
NOTA TÉCNICA

Nota: En NOBLEX 46LD825F, un dump es una copia del contenido del chip de memoria y sirve para reprogramar esa memoria cuando el televisor queda bloqueado por software. Es una recuperación a nivel de almacenamiento: si la falla es de hardware, primero se debe reparar hardware.

Soporte y aportes — NOBLEX 46LD825F
Menú Service • Fuente RSAG7.820.2194 • Mediciones eléctricas • Diagnóstico • Aportes técnicos
Service TV Service Main Mediciones Fuente N901 Caso JVC

Menú Service / Modo Fábrica — NOBLEX 46LD825F

Cambiar parámetros en el menú de servicio sin conocer su función puede causar daños permanentes en el televisor. Solo debe ingresarse con criterio técnico.

Encender el televisor y presionar MENU.
Ingresar en SOUND → BALANCE y ajustar el balance en 0.
Digitar la secuencia 0 5 3 2; si no responde, probar con 1 9 6 9.
Cuando aparezca una M en la parte superior izquierda, volver a pulsar MENU.
Entrar en Factory/Service OSD Menus y, al terminar, salir con power off.

Nota: Este acceso fue publicado para el modelo 46LD825F y permite entrar al menú de fábrica cuando se necesita diagnóstico o ajuste interno.

Menú Service / Modo Fábrica — MainBoard RSAG7.820.2056

En esta placa también se advirtió que modificar valores del modo fábrica sin respaldo previo puede dejar el equipo desconfigurado o inoperable.

Con el TV encendido, abrir el menú del usuario con la tecla MENU.
Ubicarse en el apartado SOUND, entrar a BALANCE y dejar el valor en 0.
Ingresar 0 5 3 2; como alternativa, se informó que también puede responder a 1 9 6 9.
Verificada la letra M en pantalla, presionar otra vez MENU para abrir el entorno de servicio.
Salir del modo fábrica apagando el equipo con power off.

Nota: El mismo método fue reportado para la RSAG7.820.2056, por eso conviene registrar cualquier cambio antes de modificar valores internos.

Mediciones eléctricas — PowerBoard RSAG7.820.2194

Se publicaron tensiones de referencia medidas sobre COLD GROUND y HOT GROUND, útiles para comparar funcionamiento en operación y en stand-by.

COLD GROUND: VD838 = 24.4V, VD839 = 24.4V, VD840 = 11.9V, VD841 = 18.7V, VD905 = 5.00V (5.01V Stby).
HOT GROUND: VD811 = 385V (279V Stby), VD831 = 198V, VD903 = 16.3V (19.1V Stby), C822 = 385V (279V Stby), C824 = 385V (279V Stby).

Nota: Estos valores sirven como guía de diagnóstico para fallas de alimentación, arranque y línea de 5V stand-by en la RSAG7.820.2194.

Diagnóstico técnico de fuente — RSAG7.820.2194

Se reportó una fuente con 5V de stand-by presentes pero sin 12V, 18V ni 24V en salida. También se indicó que el PFC puede elevarse a 410V al forzar el encendido.

Tomar la fuente por etapas: entrada, stand-by, PFC y fuente de potencia. Esa división ayuda a aislar el sector defectuoso.
Para forzar el encendido, se indicó hacer un puente entre colector y emisor de V905 (MMBT2222A), en lugar de usar una resistencia externa.
Si la fuente intenta arrancar y se protege, revisar N831 / NCP1396, su alimentación por pines 12 y 16, además de R842, R843 y el zener VZ831.
Verificar que el pin 5 del NCP1396 reciba la condición correcta desde el PFC; para eso conviene revisar R831, R832, R833 y R834.
Comprobar los MOSFET de potencia V831 y V832, los diodos de salida, y el circuito de sensado integrado por N834, R865, R866, R868 y R869.

Nota: Este aporte está orientado al diagnóstico de la etapa de potencia cuando la fuente tiene stand-by pero no libera las tensiones principales.

Aporte técnico: identificación de N901 — RSAG7.820.2194

Se informó que el integrado N901 corresponde a un STR-A6059H en encapsulado DIP de 7 pines.
Como prueba alternativa, también se sugirió alimentar los 5V del secundario con una fuente externa de 5V, por ejemplo la de un cargador de celular en desuso.

Nota: Este dato resulta útil cuando el integrado está carbonizado y no puede identificarse visualmente en la placa.

Aporte: falla intermitente de encendido — JVC LT-40DR750

Se reportó un caso donde el TV enciende normalmente la primera vez, pero luego de apagarlo y volver a intentar el arranque sin desconectarlo de la red, queda detenido en stand-by.

En la falla solo aparecen 5V de stand-by y aproximadamente 2.7V de orden de encendido.
No están presentes las salidas de 12V, 18V ni 24V, aunque la luz del frente puede cambiar entre rojo y azul.
Al desconectar y volver a conectar la red de 220V, el equipo a veces recupera el arranque tras esperar un tiempo, lo que deja el caso como referencia útil para fallas intermitentes en esta familia de fuente.

Nota: El síntoma sirve como antecedente de comparación cuando la fuente queda con stand-by activo pero sin liberar las tensiones principales.
