NOBLEX 50LD865FO

Cambiar parámetros internos sin conocer su función puede dejar el equipo inoperable. Este acceso debe usarse solo con criterio técnico.

Encender el televisor.

Pulsar el botón MENU.

Ingresar en SONIDO → BALANCE y dejar el balance en 0.

Ubicarse sobre Balance sin presionar OK.

Ingresar la secuencia 1 9 6 9 hasta que aparezca una M en la esquina superior izquierda.

Presionar nuevamente MENU para abrir el menú de service. Para salir, usar Power off.

Nota: Este mismo acceso también se usa en los procedimientos de reset y cambio de logo del modelo.

El cambio de logo puede ser necesario después de reemplazar la mainboard, reinstalar firmware o escribir nuevos datos de memoria.

Entrar al menú de service utilizando el método del balance en 0 con la secuencia 1 9 6 9.

Dentro del menú de fábrica, navegar con las flechas del control remoto hasta Factory Option → OK → Logo Option.

Buscar la marca correcta usando las teclas izquierda / derecha sobre la opción Logo.

Si no figura el logo exacto, seleccionar Welcome o Smart TV como alternativa genérica.

Salir del menú apagando el equipo desde el control remoto y volver a encender.

Comprobar en el arranque que la marca haya cambiado correctamente.

Nota: Si el equipo queda con logo incorrecto después de una actualización o cambio de placa, este procedimiento corrige la marca mostrada en el inicio.

El reset borra los datos del usuario y devuelve el equipo al estado de fábrica. Luego del reinicio debe repetirse la configuración inicial.

Método desde menú de usuario: pulsar MENU.

Ir a CONFIGURAR → RESTAURAR AJUSTES.

Aceptar el proceso y esperar a que el televisor reinicie.

Una vez que vuelva a encender, realizar la configuración inicial del equipo.

Método por service: entrar con MENU → SONIDO → BALANCE = 0 → 1 9 6 9 → MENU.

Dentro del menú de service, ejecutar Factory Option → OK → Clean All → OK.

Nota: El método por menú de usuario y el método por service buscan el mismo objetivo: dejar el TV con la configuración original.

La placa RSAG7.820.5725 utiliza el mismo acceso de fábrica basado en la secuencia 1 9 6 9 sobre el control de balance.

Poner en marcha el televisor.

Abrir MENU y desplazarse hasta SONIDO → BALANCE.

Ajustar el balance en 0 y dejar el cursor posicionado sobre esa opción, sin entrar con OK.

Escribir la clave 1 9 6 9.

Confirmar que se vea la letra M en la parte superior izquierda de la pantalla.

Presionar otra vez MENU para desplegar el menú de service; salir con Power off.

Nota: En esta placa, modificar valores de fábrica sin respaldo previo puede producir errores de configuración difíciles de revertir.

Después de cambiar la placa main, reinstalar firmware o reescribir memoria, puede ser necesario corregir el logo mostrado en el arranque.

Acceder primero al menú de service con el procedimiento de Balance en 0 + secuencia 1 9 6 9.

Usar las flechas del control remoto para ingresar a Factory Option → OK → Logo Option.

Recorrer las marcas disponibles con las teclas laterales hasta encontrar la que corresponda al equipo.

Si el logo exacto no aparece, elegir Welcome o Smart TV como opción genérica.

Apagar la TV desde el control remoto para salir del menú de fábrica.

Encender de nuevo y revisar que el cambio se haya aplicado correctamente en el inicio.

Nota: La corrección del logo es útil cuando una placa compatible arranca con otra marca después de una reparación.

Esta placa admite restauración de fábrica tanto desde el menú normal del usuario como desde el menú de service.

Reset por menú de usuario: abrir MENU.

Entrar a CONFIGURAR → RESTAURAR AJUSTES.

Aceptar la restauración y esperar el reinicio del televisor.

Después del reinicio, repetir la configuración inicial del equipo.

Reset por service: entrar con MENU → SONIDO → BALANCE = 0 → 1 9 6 9 → MENU.

Dentro del menú de fábrica, aplicar Factory Option → OK → Clean All → OK.

Nota: El método Clean All desde service es el que también se indica al final de los procedimientos de actualización de firmware.

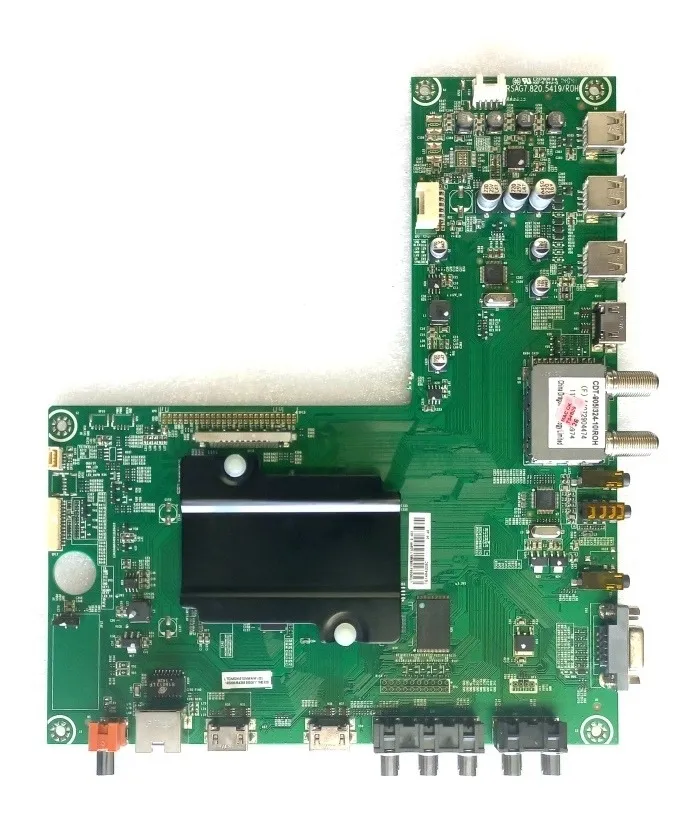

La RSAG7.820.5419 comparte el acceso técnico basado en la combinación 1 9 6 9 desde el ajuste de balance.

Encender el equipo.

Presionar MENU y entrar a SONIDO → BALANCE.

Dejar el balance en 0.

Sin confirmar con OK, ubicarse sobre la línea de balance e ingresar 1 9 6 9.

Esperar la aparición de la letra M en pantalla.

Pulsar otra vez MENU para abrir el menú de service. La salida se realiza con Power off.

Nota: Este acceso técnico se repite en la publicación de firmware, logo y reset para la misma placa.

Si el arranque queda con otra marca después de una reparación, esta ruta permite corregir el logo desde el menú de fábrica.

Abrir el menú de service mediante el método de MENU → SONIDO → BALANCE = 0 → 1 9 6 9 → MENU.

Ir a Factory Option → OK → Logo Option usando las flechas del control remoto.

Buscar la marca correcta con las teclas izquierda / derecha.

En ausencia del logo exacto, utilizar Welcome o Smart TV como logo genérico.

Apagar la TV desde el control remoto para salir del menú de fábrica.

Encender nuevamente y verificar el resultado del cambio.

Nota: Este ajuste también puede ser necesario cuando se reinstala firmware o se reemplazan datos de memoria en la placa.

En la RSAG7.820.5419 el restablecimiento puede hacerse desde el menú habitual o desde el menú de fábrica con Clean All.

Reset desde el menú del usuario: presionar MENU.

Entrar a CONFIGURAR → RESTAURAR AJUSTES.

Aceptar la orden y esperar a que el televisor se reinicie solo.

Al volver a encender, repetir la configuración inicial de fábrica.

Reset desde service: abrir el menú técnico con MENU → SONIDO → BALANCE = 0 → 1 9 6 9 → MENU.

Aplicar Factory Option → OK → Clean All → OK.

Nota: El reinicio posterior al reset borra datos del usuario, por lo que es normal volver a la pantalla de configuración inicial.

Valores de referencia publicados para diagnóstico de fallas de encendido, stand-by, ausencia de imagen y problemas de backlight en la fuente RSAG7.820.5652.

HOT GROUND: C810 = 385V y en stand-by 299V.

HOT GROUND: VD812 = 17.9V y en stand-by 17.5V.

COLD GROUND: VD820, VD817 y VD818 = 12.7V; VD821 = 15.9V y en stand-by 15.6V.

Backlight / Salidas altas: VD904 = 98.1V, VD906 = 100V, VD905 = 199V, VD903 = 203V.

Puntos de referencia: P1+ = 203V, P1- = 0.40V, P2+ = 199V, P2- = 0.40V.

Nota: Estas tensiones sirven como referencia comparativa para detectar salidas fuera de valor en la etapa primaria, secundarias y backlight de la fuente RSAG7.820.5652.
