NOBLEX 50LD876DI

Cambiar parámetros dentro del menú de servicio sin conocer su función puede causar daños permanentes. Este acceso se debe usar solo con criterio técnico.

Encender el televisor e ingresar al MENU.

Entrar en SONIDO → BALANCE.

Ajustar Balance en 0 y dejar el cursor posicionado allí sin pulsar OK.

Ingresar la secuencia 1 9 6 9 desde el control remoto.

Cuando aparezca la letra M en la esquina superior izquierda, volver a pulsar MENU.

En pantalla se abrirá el MENU de SERVICE. Para salir, apagar el equipo con Power Off.

Nota: Este mismo acceso técnico se reutiliza en este modelo para reset de fábrica y cambio de logo.

El restablecimiento devuelve el televisor a estado inicial y borra configuraciones previas. En el contenido detectado se publicaron dos formas reales de hacerlo.

Método por menú de usuario

Pulsar MENU desde el control remoto.

Ingresar a CONFIGURAR → RESTAURAR AJUSTES.

Confirmar con ACEPTAR y esperar el reinicio del equipo.

Después del reinicio, completar nuevamente la configuración inicial del televisor.

Método por menú service

Abrir el acceso técnico dejando Balance en 0 e ingresando la clave 1 9 6 9.

Cuando aparezca la M, pulsar MENU para entrar al menú de servicio.

Ir a Factory Option.

Elegir Clean All y confirmar con OK.

Esperar el borrado completo para que el sistema arranque nuevamente con valores de fábrica.

Nota: El reset desde menú de usuario sirve para restauración normal; el método por service suele usarse después de firmware o ajustes internos.

Este procedimiento fue publicado para casos en los que el equipo necesita corregir el logo después de cambiar la mainboard, reinstalar firmware o reemplazar datos de memoria.

Entrar al menú técnico usando la ruta MENU → SONIDO → BALANCE en 0 → 1 9 6 9 → MENU.

Una vez dentro, desplazarse con las flechas hasta Factory Option → Logo Option.

Cambiar la marca usando las teclas izquierda / derecha sobre la opción Logo.

Si el logotipo exacto no figura, dejar Welcome o Smart TV como logo genérico.

Apagar el TV desde el control remoto, volver a encenderlo y comprobar que el cambio se haya aplicado correctamente.

Nota: La disponibilidad de marcas o logos depende de la versión de firmware cargada en la plataforma MTK5652.

Síntoma publicado: el televisor enciende pero queda sin imagen porque el sistema de backlight no arranca.

Revisar la fuente RSAG7.820.6289 cuando el TV presenta encendido sin iluminación de LEDs.

Controlar el transistor V805 (MMBT2222A), señalado como pieza defectuosa en el caso publicado.

Ese transistor habilita el integrado N901 (LX27901ID), encargado del control de tensión y corriente del backlight.

Si V805 falla, el driver no recibe la señal de habilitación y el panel queda sin iluminación, aunque el resto del equipo aparente encender.

Reemplazar V805 por un MMBT2222A nuevo o por un PN2222A compatible respetando la orientación de pines.

Después del recambio, verificar que el LX27901ID vuelva a habilitar el backlight y que la imagen reaparezca normalmente.

Nota: Este aporte apunta a una reparación puntual de la fuente y evita reemplazar la powerboard completa cuando la falla está localizada.

Se publicaron tensiones de referencia para diagnóstico de encendido, stand-by, ausencia de imagen y verificación del sistema de backlight.

HOT GROUND: C860 = 392.0V · C865 = 392.0V · VD825 = 23.6V.

COLD GROUND: VD829 = 12.1V · VD819 = 23.6V · VD903 = 205.5V · VD904 = 70.4V.

Continuación COLD GROUND: VD905 = 205.5V · VD906 = 70.4V.

Salidas LED: L2+ = 205.5V · L2- = 0V.

Salidas LED: L1+ = 205.5V · L1- = 0V.

Nota: Estas mediciones sirven como referencia comparativa para detectar líneas fuera de valor y confirmar si la fuente regula de forma correcta.

Se reportó una falla donde el video presenta tironeos aleatorios en cualquier función del equipo.

La irregularidad se vuelve especialmente visible en el OSD, en imágenes con transiciones rápidas y en subtitulados.

El contenido técnico publicado indica como solución la actualización del firmware mediante pendrive.

Dentro de los recursos detectados para este caso figuran las revisiones G0330 y G0627.

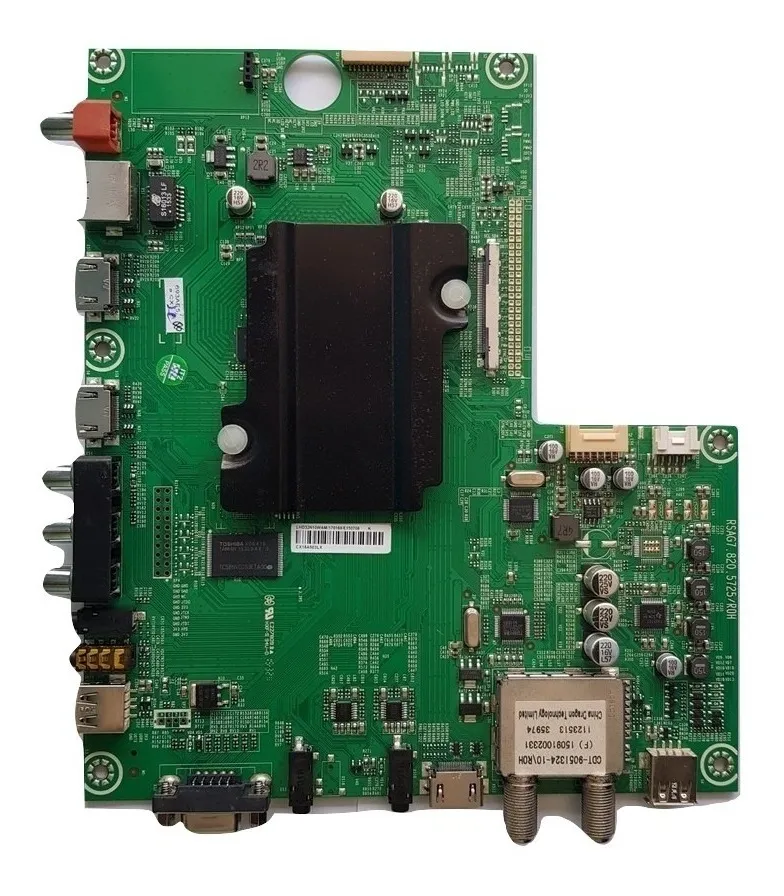

Nota: Si después de actualizar el síntoma persiste, conviene revisar compatibilidad entre firmware, mainboard RSAG7.820.5725 y panel HE500HF-B57.
