NOBLEX 50LDAFADI

Advertencia: modificar parámetros del menú de servicio sin entender su función puede provocar daños permanentes. Este acceso corresponde a diagnóstico y reparación técnica.

Encender el televisor.

Pulsar MENU.

Entrar en SONIDO → BALANCE.

Dejar BALANCE en 0 y ubicarse sobre esa opción sin confirmar con OK.

Ingresar la secuencia 1 9 6 9.

Verificar que aparezca una M en la parte superior izquierda de la pantalla.

Volver a pulsar MENU para abrir el menú de service.

Para salir, utilizar Power off.

Nota: Este mismo acceso es el que se utiliza en los procedimientos de actualización de firmware por USB publicados para el modelo.

Síntoma reportado: el televisor detecta la señal de entrada y puede mostrar datos de resolución en el OSD, pero no aparece video ni audio en una o varias entradas HDMI.

Confirmar si la falla aparece en una sola entrada HDMI o en varias.

Verificar si el OSD reconoce la señal de entrada aunque no haya video ni sonido.

Revisar los protectores de las líneas DATA / CLOCK en la etapa HDMI, porque su deterioro puede generar esta avería.

Reemplazar los protectores defectuosos o retirarlos para prueba técnica, según el criterio aplicado a la reparación.

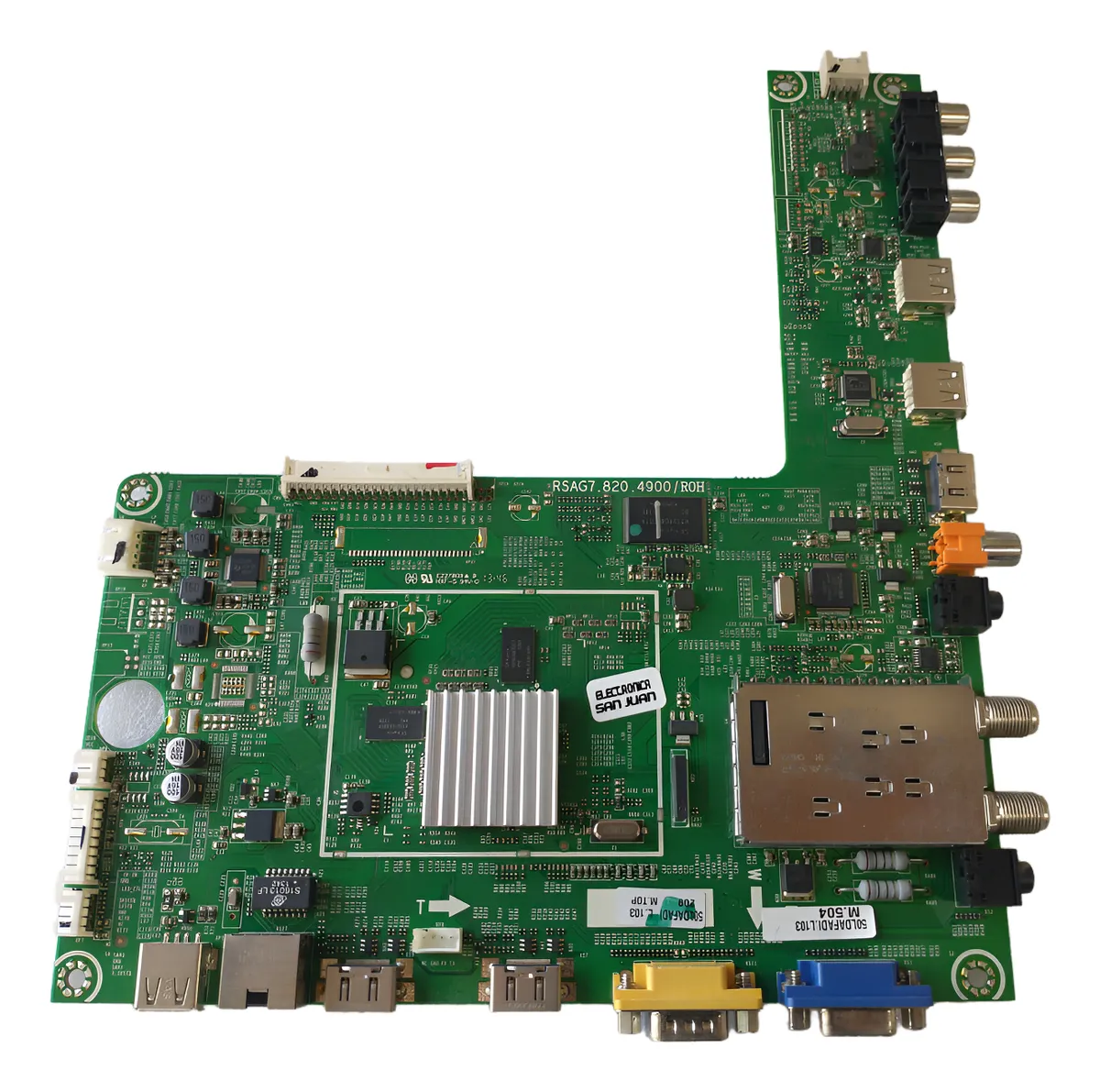

Nota: En la documentación de la misma mainboard RSAG7.820.4900 esta falla vuelve a aparecer como una condición recurrente.

Síntoma reportado: el backlight enciende, el equipo tiene audio y en algunos casos aparecen destellos o parpadeos, pero no hay imagen estable en pantalla.

Medir la tensión VCC_PANEL en la T-CON; en el caso publicado se observaron 7V.

Desconectar la T-CON y volver a medir; en la referencia técnica la tensión subía a 11.5V.

Tomar como valor de funcionamiento correcto de la T-CON una alimentación cercana a 12V.

Si la T-CON no presenta un corto, revisar en la mainboard la etapa de control Power for Panel.

Realizar el puente indicado en la referencia técnica para activar la T-CON; con esa prueba se informó recuperación de 12V y aparición de imagen.

Retirar el puente y reemplazar N6 = AO3401 si se confirma un mal funcionamiento en ese componente.

Nota: Este informe permite separar una falla de T-CON/panel de una falla en la habilitación de tensión desde la mainboard.

Se reporta una falla frecuente en equipos con esta fuente donde el televisor no enciende y la línea de 12V se vuelve inestable, aun sin signos físicos visibles en el capacitor defectuoso.

Comprobar la estabilidad de la línea de 12V cuando el TV no arranca o presenta encendido irregular.

Revisar especialmente el capacitor C908 (47µF / 50V), ya que puede degradarse sin hincharse ni perder electrolito.

Si la medición en circuito resulta inestable o dudosa, retirar el capacitor y medirlo fuera de placa.

Reemplazar C908 si se confirma degradación o variación de capacidad.

Volver a probar el encendido y la estabilidad de la fuente luego del cambio del componente.

Nota: Este anexo evita reemplazos innecesarios de la powerboard completa, porque el caso reportado se resolvió con el cambio de un solo capacitor.

La información publicada para este modelo advierte que la aplicación YouTube dejó de ser compatible a partir del 30-06-2017 por cambios en la plataforma.

También se aclara que no existe una actualización posterior capaz de resolver definitivamente esa incompatibilidad. Por ese motivo, la actualización difundida quedó como material de referencia e investigación.

Nota: Si el síntoma actual es reinicio al ingresar a Smart, pantalla negra en reproducción o imposibilidad de usar YouTube, la propia publicación indica que ya no hay una solución funcional vigente para este servicio en este televisor.

Se compartió un caso donde se adquirió una placa con la misma referencia pero perteneciente a otro modelo de televisor. A partir de esa situación se realizó el traspaso de memorias y se generó un respaldo técnico.

En ese aporte se indica la relación con RSAG7.820.4900 / RSAG7.820.6654 y con panel CHIMEI INOLUX V500HK1-LS6(E4), junto con la publicación de backups de N18, N3 y N2.

Nota: Este aporte queda como referencia útil cuando se necesita conservar o restaurar el contenido de memorias en placas relacionadas con esta plataforma.
