Síntoma reportado: el TV no tiene audio por HDMI en una, dos o las tres entradas, o bien alguna entrada deja de funcionar. En el OSD pueden aparecer las indicaciones de resolución de la señal, pero no sale video ni audio.

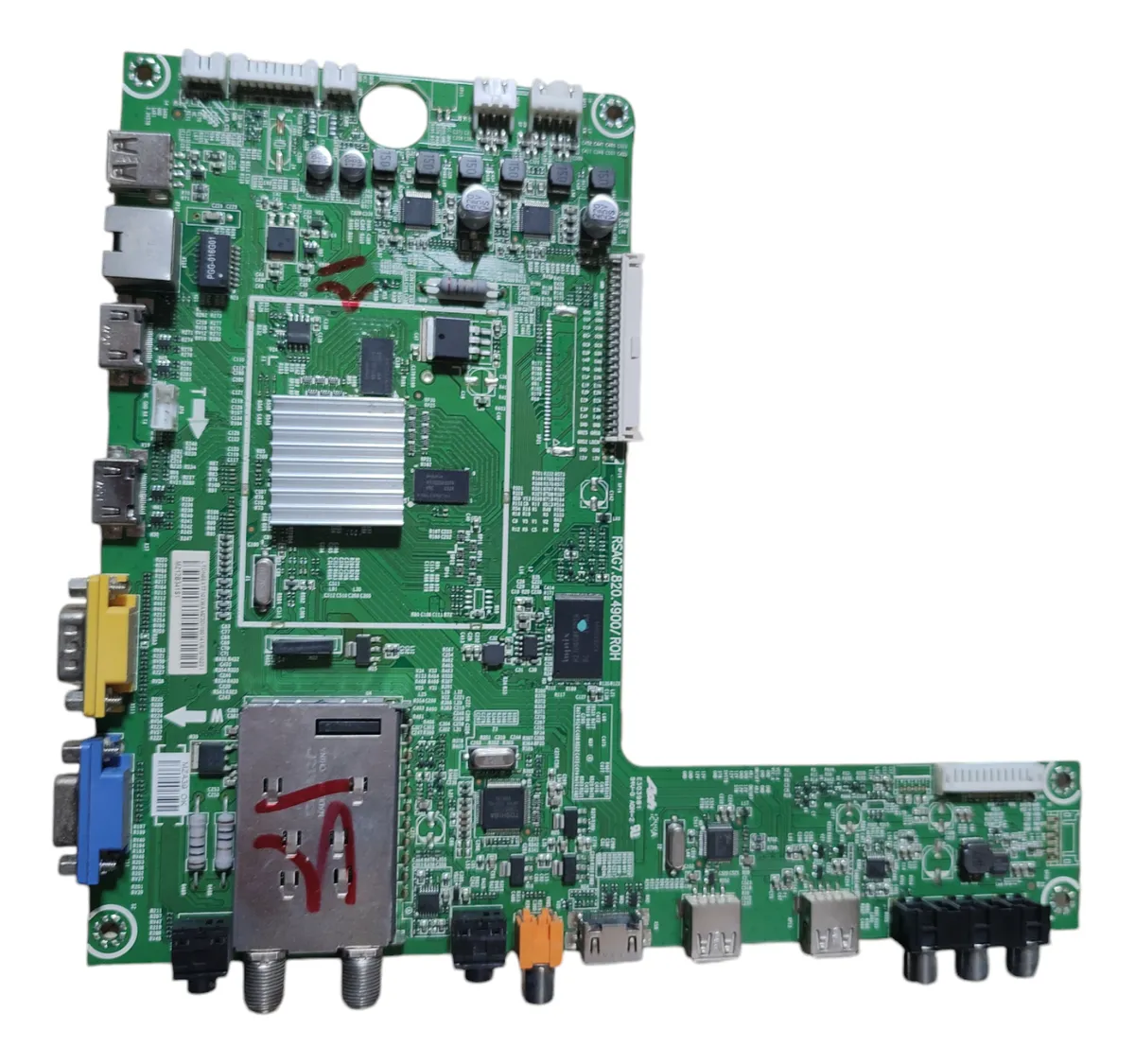

Nota: En el material visible del modelo se publicó el síntoma y una referencia al desarrollo técnico. El detalle completo de reparación aparece ampliado sobre la main RSAG7.820.4900.

La falla se asocia al deterioro de uno o ambos protectores ubicados en la entrada HDMI sobre las líneas de DATA / CLOCK.

Verificar si la entrada HDMI muestra resolución en OSD pero sin video ni audio.

Revisar los protectores de las líneas HDMI DATA / CLOCK en la placa principal.

Reemplazar los protectores dañados o retirarlos directamente, según la reparación aplicada.

Nota: El síntoma puede afectar una sola entrada o varias. El hecho de ver la resolución en pantalla no descarta la falla de protección en HDMI.

Cambiar parámetros sin comprender la función de cada ajuste puede provocar daños permanentes. Conviene registrar los valores antes de modificar algo.

Encender el TV.

Pulsar MENU y entrar en SOUND → BALANCE.

Dejar Balance = 0 e ingresar la secuencia 1 9 6 9.

Cuando aparezca una M en la parte superior izquierda, volver a pulsar MENU.

Se abrirán los Factory / Service OSD Menus.

Para salir, apagar el televisor con power off.

Nota: Este mismo acceso también se usa en la actualización de YouTube publicada para el modelo 55LD856DI.

Síntoma publicado: el backlight enciende, el equipo conserva audio pero no muestra imagen. En algunos casos se reporta parpadeo previo de imagen, aunque la iluminación de fondo permanece activa.

Nota: El desarrollo técnico completo de esta falla se amplía sobre la main RSAG7.820.4900, donde se publican tensiones, puente de prueba y reemplazo del componente involucrado.

En esta falla se indicó que la línea VCC_PANEL mide 7V en la T-CON, pero al desconectar la placa T-CON sube a 11.5V. La tensión esperada para buen funcionamiento es 12V.

Medir la tensión VCC_PANEL en la placa T-CON.

Desconectar la T-CON y volver a comparar la tensión para determinar si la línea sube hacia el valor normal.

Revisar la T-CON para descartar cortocircuito en alguno de sus componentes principales.

Si la T-CON no presenta la avería, controlar la etapa de la main encargada de Power for Panel.

Aplicar el puente indicado en la referencia visual para activar la placa T-CON y verificar si la tensión sube a 12V.

Con la prueba positiva, retirar el puente y reemplazar N6 = AO3401, señalado como componente defectuoso.

Nota: El texto publicado confirma que, con el puente aplicado, se observó buen funcionamiento con imagen en pantalla.

La falla se vinculó a una regulación incorrecta del PFC por desvalorización en el divisor resistivo de sensado. Esto puede causar apagado intermitente de pantalla o parpadeos previos.

Con la fuente encendida y el backlight activo, medir la tensión en C822 y C824.

Tomar como referencia 392V a 400V DC en modo Power ON y aproximadamente 295V DC en stand-by.

Si la tensión PFC queda por debajo de 390V, revisar el control realizado por N811 = NCP1608B.

Controlar el divisor resistivo formado por R823, R824, R825, R826 y R830.

Reemplazar las resistencias del divisor si están desvalorizadas; se remarca especialmente R823, R824 y R825.

Si después del recambio la PFC sigue baja, retirar R830 (680kΩ) y comprobar que la tensión no supere los 400V.

Si la falla persiste, revisar o retirar C818, publicado como componente capaz de alterar el sensado del PFC.

Nota: La medición de referencia se debe hacer sobre la tensión PFC en C822 o C824, no directamente sobre el divisor con el equipo energizado.

Se publicó un método para forzar el encendido del backlight sin la placa main conectada, útil en pruebas de fuente y barras LED.

Localizar el transistor V905 en la fuente.

Llevar momentáneamente a masa el colector de V905 para habilitar el encendido del backlight.

Usar como referencia el optoacoplador N904, conectado directamente a ese punto de prueba.

Aprovechar la maniobra para verificar LEDs, driver y comportamiento general de la fuente fuera de la intervención de la mainboard.

Nota: La prueba es solo de diagnóstico y debe hacerse de forma momentánea. No corresponde dejar ese puente en forma permanente.

Se reportó un caso donde todas las tensiones eran correctas al inicio, pero luego caían a 0V y la PFC descendía desde alrededor de 390V hasta unos 320V.

Aislar la fuente de la placa main y forzar el arranque para comprobar si la falla persiste sin carga externa.

Observar si, luego de algunos minutos, las salidas caen y la tensión PFC vuelve a bajar.

Verificar la alimentación del integrado encargado del PFC.

Reemplazar N975 = TNY175PN cuando se confirme su falla o su recalentamiento excesivo.

Nota: En el aporte se indicó que, luego del recambio de TNY175PN, la fuente quedó estable y sin nuevas caídas de tensión.

Dentro de los aportes de reparación se aclaró que esta main no usa una EEPROM como base del sistema, sino una combinación de NAND-FLASH y Boot Flash.

Tener presente que la base del sistema reside en N3: HY27UF082G2B-TPCB y N2: MX25L1605D.

Antes de escribir otro firmware, se sugirió como prueba intercambiar la Flash y la NAND de la main vieja a la nueva.

Se indicó además que esta familia puede usar dos versiones de panel, una de 8 bits y otra de 10 bits, y que esa diferencia puede explicar imagen incorrecta o corrimientos.

En un caso real se informó compatibilidad entre revisiones de panel C9 y E4 luego de actualizar con el firmware correspondiente.

Nota: Estos aportes muestran que una mala combinación entre panel, revisión y firmware puede dejar la imagen invertida, corrida o con funciones faltantes.

En el material publicado se remarcó que, desde el 30-06-2017, la app de YouTube dejó de ser compatible con esta plataforma por cambios externos y que no sería posible una actualización nueva para resolverlo.

Nota: También se aclaró que el firmware de YouTube “soluciona solo YouTube” y no agrega funciones nuevas al televisor.
