TODAS LAS MARCAS›NOBLEX›NOBLEX DH24X4100 DH24X4100X DH24X4100I
🔧 SOLUCIÓN PARA TU TV

¿Tu TV queda en el logo, se reinicia o no arranca?

Firmware para TV por USB o pendrive

Encontrá el firmware para tu marca y modelo de TV. Si tu televisor queda trabado en el logo, se reinicia, no inicia o presenta una falla de software, podés realizar la recuperación mediante USB/pendrive.

📺 Logo infinito · Reinicios · No arranca · Pantalla negra por software
Firmware para una TV Opción 1
1 firmware para tu TV
$30.000
Para una marca y modelo de TV. Firmware por USB/pendrive.
Membresía técnica para talleres Opción 2
Membresía técnica
Elegí el plan y tocá Pagar para ir directo al alias. Ver todos los planes

Firmware Noblex DH24X4100 / DH24X4100X / DH24X4100I por USB

Descargá firmware Noblex DH24X4100 / DH24X4100X / DH24X4100I por USB, manual service, diagrama técnico y dump SPI para reparación de TV con chasis E3000, placa JUC7.820.00191640 y memoria U202 MX25L3205.

Marca: NOBLEX Modelo: DH24X4100 / DH24X4100X / DH24X4100I Firmware USB: E3000 / MSD6306 Chasis: E3000 Placa: JUC7.820.00191640 Matriz: CHANGHONG Memoria SPI: U202 MX25L3205 Modo service: SOURCE + 3138
Firmware Noblex DH24X4100 DH24X4100X DH24X4100I por USB
Descarga disponible a miembros con suscripción activa
DESCARGAS DISPONIBLES PARA MIEMBROS
Firmware USB, diagramas, manual service y memoria SPI
  • Actualización de firmware por USB — NOBLEX DH24X4100 / DH24X4100X (E3000 / MSD6306)
  • Service Manual — E3000 / MSD6306 (JUC7.820.00191640)
  • Diagrama — JUC7.820.00191640 (MainBoard + PowerBoard)
  • Manual Service / Diagrama — NOBLEX DH24X4100 / DH24X4100X / DH24X4100I
  • Datos de memoria / PinOut / DUMP — NOBLEX DH24X4100 / DH24X4100X (U202 MX25L3205)
Información técnica Noblex DH24X4100 DH24X4100X DH24X4100I
Información técnica Noblex DH24X4100 / DH24X4100X / DH24X4100I
Firmware USB, manual service, diagrama, memoria SPI y modo service
Info detallada

Info detallada

Ficha
Empresa / Marca
NOBLEX
DH24X4100 / DH24X4100X / DH24X4100I
Modelo
DH24X4100 / DH24X4100X / DH24X4100I
Chasis
E3000
Matriz
CHANGHONG
Control remoto
Sin Info: por el momento
Panel Display
C240F17-E31-A(G72) · AUO M238HVN01.2 CEL · LVDS 2ch 8-bit · 5.0V 1.0A · LVDS-30P2C8B-160A
Placas y conectividad

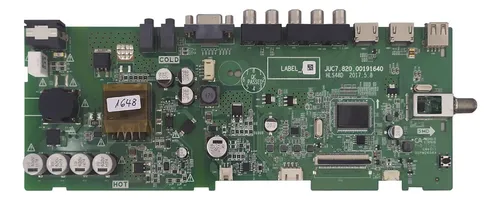

MainBoard + PowerBoard
JUC7.820.00191640
Memoria SPI
U202 — MX25L3205 FLASH
Modo service
SOURCE + 3138

Documentación técnica

Firmware por USB — NOBLEX DH24X4100 / DH24X4100X
Firmware E3000 / MSD6306 para actualización por USB
3.07 MiB Descargado 76 veces Descarga VIP
Service Manual — E3000 / MSD6306
Manual service para plataforma E3000 / MSD6306
2.99 MiB Descargado 306 veces Descarga VIP
Diagrama — JUC7.820.00191640
Diagrama técnico MainBoard + PowerBoard
814.7 KiB Descargado 197 veces Descarga VIP
Datos de memoria / PinOut / DUMP — MX25L3205
Dump SPI para memoria U202 MX25L3205
3.14 MiB Descargado 87 veces Descarga VIP
Nota: antes de cambiar parámetros internos o regrabar memorias, registrar valores y respaldos para poder volver atrás.

Firmware por USB — E3000 / NOBLEX DH24X4100

Actualización de firmware por USB

NOBLEX DH24X4100 / DH24X4100X — Actualización de firmware por USB

Firmware E3000 / MSD6306
Instrucciones

Instrucciones de instalación con pendrive

  • Sin Info: por el momento. No se publicaron pasos de instalación para este firmware en el texto provisto.

Si el problema es de hardware, fuente, main o componentes, el firmware no reemplaza la reparación electrónica.

  • DH24X4100_E3000-MSD6306.zip (3.07 MiB) (Descargado 76 veces)
    Descarga disponible a miembros con suscripción activa
Dump memoria SPI Noblex DH24X4100
Datos de memoria / DUMP / PinOut — NOBLEX DH24X4100
Datos de memoria SPI Flash U202 MX25L3205 para regrabación cuando hay corrupción de software o fallas de arranque.
DUMP SPI PINOUT MX25L3205

Archivo de memoria — NOBLEX DH24X4100 / DH24X4100X

Descarga disponible a miembros con suscripción activa

ARCHIVOS DISPONIBLES
MX25L3205.zip
Tamaño: 3.14 MiB
Descargado 87 veces
Memoria: U202 — MX25L3205 FLASH
Descarga disponible a miembros con suscripción activa

Instrucciones de regrabación — NOBLEX DH24X4100

PROCEDIMIENTO
sin instrucciones de paso por el momento
NOTA TÉCNICA

Nota: En NOBLEX DH24X4100 / DH24X4100X / DH24X4100I, el dump se usa como imagen de rescate porque trae los datos que la placa necesita para iniciar: arranque y configuración básica. Sirve para recuperar TVs con logo fijo, reinicios o pantalla negra por corrupción de software, escribiendo directo al chip sin depender del menú o USB.

Soporte y aportes — NOBLEX DH24X4100 / DH24X4100X / DH24X4100I
Menú Service / Modo Fábrica • SOURCE 3138 • Placa JUC7.820.00191640
Service Factory Service placa

Menú Service / Modo Fábrica — NOBLEX DH24X4100

Advertencia: cambiar configuraciones del menú de fábrica sin comprenderlas puede causar daños permanentes. Ingresar solo con criterio técnico.

Encender el televisor.
Presionar SOURCE.
Ingresar la secuencia 3 1 3 8 para abrir Factory/Service OSD Menus.
Para salir, apagar con power off.

Nota: Antes de modificar valores, anotar la configuración original para poder restaurarla.

Aporte: acceso a Factory Mode — SOURCE + 3138

En el hilo se dejó una guía alternativa indicando que, con el TV funcionando normal, se puede entrar a factory mode presionando SOURCE y cargando la clave 3138 desde el control remoto.

Con el TV encendido y en funcionamiento, presionar SOURCE.
Ingresar 3 1 3 8 desde el teclado numérico del control remoto.
Para salir del factory mode, presionar EXIT.

Nota: Si vas a cambiar opciones de panel o fábrica, registrar valores antes de guardar cambios.

Menú Service — JUC7.820.00191640 (E3000)

Se repite el método de acceso para la placa JUC7.820.00191640: habilita el menú de fábrica y debe usarse solo para diagnóstico.

Encender el equipo.
Presionar SOURCE y luego ingresar 3 1 3 8.
Se abre Factory/Service OSD Menus; salir apagando con power off.

Nota: Registrar valores originales antes de cualquier modificación.
