NOBLEX DI43X5100 / DI43X5100X

Descargas NOBLEX DI43X5100 / DI43X5100X: firmware USB, diagramas, manuales, dump e instructivos técnicos (PDF/ZIP/RAR)

Marca: NOBLEX Modelo: DI43X5100 / DI43X5100X Chasis: 3MT56AG Placa: 40-5655AG-MAF2HG Project ID: 162 / 271
NOBLEX DI43X5100 / DI43X5100X
Descarga disponible para miembros con suscripción activa.
DESCARGAS DISPONIBLES
Firmware, diagramas, manuales y memorias
  • Actualización de Firmware por USB — NOBLEX DI43X5100 / DI43X5100X (panel M8-43D180A / M8-43D185A-LPMX1)
  • Actualización de Firmware por USB — NOBLEX DI43X5100 / DI43X5100X (panel M8-43D185A-LPBX1)
  • Actualización de Firmware por USB — NOBLEX DI43X5100 / DI43X5100X (panel M8-43D185A-LPBX2)
  • Firmware — Instalación forzada por USB NOBLEX DI43X5100 / DI43X5100X (panel M8-43D180A / M8-43D185A-LPMX1)
  • Firmware — Instalación forzada por USB NOBLEX DI43X5100 / DI43X5100X (panel M8-43D185A-LPBX1)
  • Firmware — Instalación forzada por USB NOBLEX DI43X5100 / DI43X5100X (panel M8-43D185A-LPBX2)
  • Firmware — Instalación forzada por USB 3MT56AG (panel LVF430CSDX E1 V24) versión V290
  • Firmware — Instalación forzada por USB 3MT56AG (panel LVF430CSDX E1 V24) versión V357
  • Diagrama — 3MT56AG (40-5655AG-MAD2HG / MAE2HG / MAF2HG)
  • Manual de Usuario — NOBLEX DI43X5100 / DI43X5100X
  • Manual Service — 32HD 3MT56T2
  • Manual Service — 43FHD 3MT56B2SA 43D1800A
  • Manual Service — 43FHD 3MT56B2SA 43D1850A
  • Datos de Memoria / EEPROM — NOBLEX DI43X5100 / DI43X5100X (U702 K24C32)
  • Datos de Memoria / DUMP — eMMC 43 FHD 3MT56AG V366
  • Datos de Memoria / DUMP — 40-5655AG-MAF2HG extraída con RT809H
Información técnica
Información técnica NOBLEX DI43X5100 / DI43X5100X
Datos técnicos y documentación detectada
Info detallada

Info detallada

Ficha
Empresa / Marca
NOBLEX
DI43X5100 / DI43X5100X
Modelo
DI43X5100 / DI43X5100X
Chasis
3MT56AG
Matriz
TCL
Control remoto
RC311S
Wifi
W2CM2510M
Modelo compatible
SANYO LCE43ID17 / LCE43ID17X · PHILCO PLD4317ID / PLD4317IDX
Placas y conectividad
MainBoard + PowerBoard

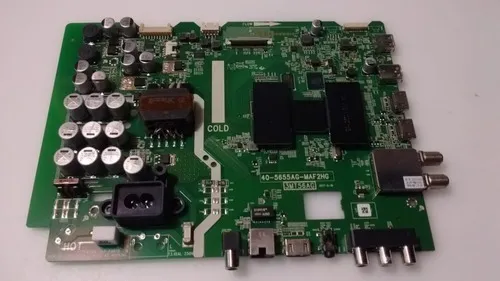

40-5655AG-MAF2HG
PCB
40-5655AG-MAD2HG · 40-5655AG-MAE2HG · 40-5655AG-MAF2HG
Micro
MEDIATEK MT5655
Panel Display
LVF430CSDX E1 V34 · M8-43D185A-LPBX1 · CSOT ST4251B01-1 Ver.2.2 CELL · 1920(RGB)×1080 · FHD · 60Hz · LVDS (2 ch, 8-bit) · 12.0V · 0.36A
Project ID
162 (Panel CSOT) · 271 (Panel LG)

Documentación técnica

Manual de Usuario — NOBLEX DI43X5100 / DI43X5100X
Sin Info: por el momento
Descargas: No especificadas Descarga disponible
Diagrama — 3MT56AG
Diagrama_3MT56AG
2.32 MiB Descargado 3428 veces Descarga disponible
Manual Service — 32HD 3MT56T2
Service_Manual_32HD_3MT56T2
2.84 MiB Descargado 1511 veces Descarga disponible
Manual Service — 43FHD 3MT56B2SA 43D1800A
Service_Manual_43FHD_3MT56B2SA_43D1800A
3.9 MiB Descargado 1429 veces Descarga disponible
Manual Service — 43FHD 3MT56B2SA 43D1850A
Service_Manual_43FHD_3MT56B2SA_43D1850A
3.45 MiB Descargado 982 veces Descarga disponible
Nota: antes de cambiar Project ID o cargar firmware en esta plataforma, conviene verificar el panel exacto para evitar imagen invertida, fuera de escala o sin imagen.

Firmware por USB — 3MT56AG / NOBLEX DI43X5100 / DI43X5100X (Actualización + Forzado)

Actualización de firmware por USB

NOBLEX DI43X5100 / DI43X5100X — Actualización de Firmware por USB

Instalación normal desde menú de software
Instrucciones

Guía de actualización por USB según tipo de panel

  • Retirar la tapa trasera del equipo y anotar el código del panel para elegir el firmware correcto antes de comenzar.
  • Descomprimir el archivo descargado hasta obtener el firmware en formato .bin.
  • Formatear el pendrive en FAT32 y copiar allí el archivo .bin.
  • Ingresar al televisor en Menú → Sistema → Actualización de Software → Por USB.
  • Confirmar la carga del firmware y esperar a que termine todo el proceso sin cortar la energía.
  • Al finalizar, restaurar los valores del sistema desde Menú → Opción → Restablecer usando 0000 o 1234 como clave si la solicita.
  • Desenchufar el TV durante 30 segundos, volver a energizarlo y completar la configuración inicial.

En esta serie el panel define qué firmware corresponde. Si se usa un archivo incorrecto, el equipo puede quedar con imagen fuera de escala, colores erróneos o sin video.

  • 3MT56AG_FHD_V315.zip (350.32 MiB) (Descargado 2274 veces)
    Descarga disponible para miembros con suscripción activa
  • 3MT56AG_FHD_V356.zip (358.63 MiB) (Descargado 1289 veces)
    Descarga disponible para miembros con suscripción activa
  • 3MT56AG_FHD_V366.zip (358.64 MiB) (Descargado 1036 veces)
    Descarga disponible para miembros con suscripción activa
Firmware forzado por USB

NOBLEX DI43X5100 / DI43X5100X — Instalación Forzada USB para logo fijo o standby

Recuperación automática con update.img
Instrucciones

Procedimiento forzado para equipo tildado en logo o que queda en standby

  • Verificar primero el panel instalado para elegir entre update_V315, update_V356 o update_V366.
  • Descomprimir el archivo y dejar preparado el archivo update.img.
  • Formatear el pendrive en FAT32 y copiar el archivo update.img en la raíz del USB.
  • Conectar el pendrive al TV, desconectar el equipo de la red de AC220V y volver a conectarlo manteniendo presionada la tecla MENÚ o POWER durante unos 10 segundos.
  • Esperar a que el televisor realice la actualización automática. Si todo sale bien, se reinicia solo después de unos 5 minutos.
  • Ingresar luego a MENU → Imagen → Contraste → 9 7 3 5 y ejecutar Factory Menu → NVM Reset o Reset Shop con la tecla OK.
  • Apagar, desenchufar durante 30 segundos y volver a energizar para hacer la configuración inicial del equipo.

Este método se usa cuando el TV enciende y queda trabado en el logo o no sale del standby. Después de reinstalar, el NVM Reset ayuda a depurar restos de configuración antigua.

  • update_V315.zip (350.32 MiB) (Descargado 2531 veces)
    Descarga disponible para miembros con suscripción activa
  • update_V356.zip (358.63 MiB) (Descargado 1413 veces)
    Descarga disponible para miembros con suscripción activa
  • update_V366.zip (358.64 MiB) (Descargado 1257 veces)
    Descarga disponible para miembros con suscripción activa
Firmware forzado por USB

3MT56AG — Instalación Forzada USB para panel LVF430CSDX E1 V24

Archivos de recuperación publicados para este panel
Instrucciones

Instrucciones de instalación forzada

  • Sin Info: por el momento (en esta publicación solo se detectaron los archivos de firmware para el panel LVF430CSDX E1 V24).

Estos archivos corresponden a una variante puntual del panel y deben usarse solo cuando se haya confirmado compatibilidad con la placa y el display instalados.

  • update_V290.zip (382.25 MiB) (Descargado 110 veces)
    Descarga disponible para miembros con suscripción activa
  • update_V357.zip (358.65 MiB) (Descargado 113 veces)
    Descarga disponible para miembros con suscripción activa
Dump memoria
Datos de Memoria / PinOut / DUMP — NOBLEX DI43X5100 / DI43X5100X
Respaldo de EEPROM y eMMC para la plataforma 3MT56AG con conexión RT809H y ajuste posterior de Project ID.
DUMP EEPROM eMMC 3MT56AG

Archivos de memoria — NOBLEX DI43X5100 / DI43X5100X

Descarga disponible para miembros con suscripción activa.

ARCHIVOS DISPONIBLES
EEPROM_U702_K24C32.zip
Tamaño: 481 Bytes
Descargado 742 veces
DESCARGA DISPONIBLE PARA MIEMBROS CON SUSCRIPCIÓN ACTIVA
EMMC_43_FHD_3MT56AG_V366.zip
Tamaño: 1.07 GiB
Descargado 868 veces
DESCARGA DISPONIBLE PARA MIEMBROS CON SUSCRIPCIÓN ACTIVA

Instrucciones de conexión eMMC — NOBLEX DI43X5100 / DI43X5100X

PROCEDIMIENTO
Retirar la placa main del televisor y desmontar UD18 = AS1117-1.8, regulador de tensión de 1.8V.
Conectar el VCC del programador en el PIN2 de UD18 y retirar R701, R702 y R703.
Soldar las líneas de programación en R701 → CLK, R702 → CMD y R703 → D0.
Unir los pines del cristal X24M a GND y alimentar externamente la main con 12V en el cátodo de D830.
Si después de grabar la memoria aparece otro logo o falla en imagen, ingresar al menú de service y ajustar el Project ID a 162 o 271.
NOTA TÉCNICA

DATOS: En NOBLEX DI43X5100 / DI43X5100X, un dump sirve para regrabar la memoria cuando el software quedó dañado y el equipo no puede recuperarse por USB normal. Es una imagen de rescate de bajo nivel que puede devolver el arranque, corregir logo fijo o sacar al televisor de un estado de standby por corrupción de memoria.

Dump memoria
Datos de Memoria / DUMP — 40-5655AG-MAF2HG
Aporte multipartes extraído con RT809H desde una placa 40-5655AG-MAF2HG utilizada en taller.
DUMP eMMC RT809H 40-5655AG-MAF2HG

Archivos de memoria — 40-5655AG-MAF2HG

Descarga disponible para miembros con suscripción activa.

ARCHIVOS DISPONIBLES
EMMC_AUTO_4220.part01.rar
Tamaño: 100 MiB
Descargado 41 veces
DESCARGA DISPONIBLE PARA MIEMBROS CON SUSCRIPCIÓN ACTIVA
EMMC_AUTO_4220.part02.rar
Tamaño: 100 MiB
Descargado 37 veces
DESCARGA DISPONIBLE PARA MIEMBROS CON SUSCRIPCIÓN ACTIVA
EMMC_AUTO_4220.part03.rar
Tamaño: 100 MiB
Descargado 39 veces
DESCARGA DISPONIBLE PARA MIEMBROS CON SUSCRIPCIÓN ACTIVA
EMMC_AUTO_4220.part04.rar
Tamaño: 36.05 MiB
Descargado 34 veces
DESCARGA DISPONIBLE PARA MIEMBROS CON SUSCRIPCIÓN ACTIVA

Instrucciones de regrabación — 40-5655AG-MAF2HG

PROCEDIMIENTO
Sin Info: por el momento (el aporte aclara que la eMMC fue extraída con RT809H desde una placa 40-5655AG-MAF2HG que quedaba en standby).
NOTA TÉCNICA

DATOS: En NOBLEX DI43X5100 / DI43X5100X, un dump también funciona como respaldo técnico para clonar o restaurar memorias compatibles. Cuando un archivo previo parece incompleto o dañado, una nueva extracción directa desde una placa funcional o reparable puede servir como base para recuperar otra mainboard de la misma familia.

Soporte y aportes — NOBLEX DI43X5100 / DI43X5100X
Menú Service • Panel/Firmware • Project ID • Backlight • eMMC • Aportes
Service Panel Project ID Backlight eMMC Aporte

Menú Fábrica / Diseño / Servicio — NOBLEX DI43X5100 / DI43X5100X

Esta plataforma usa tres accesos diferentes según el menú técnico que se necesite abrir.

Con el control remoto, entrar en Imagen y dejar seleccionada la opción Contraste.
Para abrir el Menú Fábrica, ingresar la secuencia 9 7 3 5.
Para entrar al Menú Diseño, posicionarse igual sobre Contraste y luego pulsar 1 9 5 0.
Si lo que se busca es el Menú Servicio, usar la secuencia 9 7 0 5 desde el mismo sector de imagen.

Nota: Antes de modificar cualquier parámetro del menú técnico, conviene anotar los valores originales para poder revertir cambios si la imagen o el arranque quedan mal.

Selección de firmware según panel — DI43X5100 / DI43X5100X

En este modelo el archivo correcto depende del panel instalado. Antes de actualizar, hay que retirar la tapa trasera y confirmar el código del display.

Los paneles M8-43D180A-LPMX1, M8-43D180A-LPMX2, M8-43D180A-LPMX3 y M8-43D185A-LPMX1 usan firmware V315.
El panel M8-43D185A-LPBX1 corresponde a firmware V356.
El panel M8-43D185A-LPBX2 utiliza firmware V366.
Para recuperación forzada, las variantes publicadas se presentan como update_V315, update_V356 y update_V366, manteniendo la misma lógica por panel.

Nota: Elegir un firmware que no corresponde al panel puede dejar la imagen invertida, fuera de escala o directamente sin imagen.

Backlight: bajar corriente a LEDs — 3MT56AG

Se detectó el mismo ajuste para los modelos de 43" y también para la familia 32"/43" basada en 3MT56AG.

Localizar la resistencia R778 en la placa 3MT56AG (40-5655AG-MAx2HG).
Retirar esa resistencia para reducir la corriente de backlight en el modelo.
Verificar luego el nivel de brillo final para asegurarse de que el equipo quede estable y utilizable.

Nota: La reducción de corriente puede ayudar a preservar las tiras LED, pero siempre debe evaluarse el brillo resultante en el equipo real.

Conexión con programador RT809H — 3MT56AG

Se detectó un procedimiento completo para lectura y escritura de la eMMC con programador RT809H.

Retirar la placa main y desmontar UD18 = AS1117-1.8, que corresponde al regulador de 1.8V.
Conectar el Pin7 VCC del programador en el lugar de UD18 y retirar R701, R702 y R703.
Llevar las señales del programador a R701 → CLK, R702 → CMD y R703 → D0.
Conectar el Pin1 del programador a GND de la main y unir los pines del cristal X24M a masa.
Alimentar externamente la placa con 12V en el cátodo de D830 antes de iniciar la lectura o la escritura de la eMMC.

Nota: Si después de regrabar la memoria cambia el logo o aparece una falla de imagen, el siguiente paso es revisar el Project ID y corregirlo según el panel.

Aporte técnico: dump multipartes extraído con RT809H — 40-5655AG-MAF2HG

Se detectó un aporte de taller donde un usuario informó que un archivo previo parecía incompleto y luego compartió una nueva extracción de eMMC.

Primero se comentó que, al descomprimir una descarga anterior, solo aparecía un archivo .bin y surgió la duda por la ausencia de BOOT1 y BOOT2.
Más adelante, otro usuario confirmó que ese archivo parecía estar dañado y aprovechó una placa 40-5655AG-MAF2HG en taller para extraer una nueva eMMC usando RT809H.
La placa desde la que se hizo la lectura pertenecía a un equipo que quedaba en standby, y de allí se publicó una nueva imagen repartida en cuatro partes.

Nota: Este tipo de aportes es útil cuando el archivo original presenta dudas de integridad o cuando se necesita otra base de memoria para recuperar una placa compatible.
