NOBLEX DI43X6500

Se detectaron tres accesos distintos sobre la misma plataforma: menú de fábrica, menú de diseño y menú de servicio.

Con el control remoto, entrar en Imagen y dejar seleccionado Contraste.

Para abrir el Menú Fábrica, ingresar la secuencia 9 → 7 → 3 → 5.

Para entrar al Menú Diseño, repetir el mismo ingreso y luego usar la secuencia 1 → 9 → 5 → 0.

Para el Menú Servicio, dejar nuevamente el cursor sobre Contraste y cargar 9 → 7 → 0 → 5.

Nota: Cambiar parámetros de service sin saber qué hace cada opción puede provocar fallas permanentes en imagen, marca o arranque.

En este modelo el Project ID detectado es 073. Ese parámetro define la marca y el panel con el que debe trabajar el firmware instalado.

Ingresar al menú de service desde Menu → Imagen, dejar el cursor sobre Contraste y presionar 1 – 9 – 5 – 0.

Dentro del menú técnico, ir a Service Menu → Project ID y seleccionar el valor correcto según el panel del modelo.

Confirmar con OK y apagar el televisor para guardar la nueva configuración.

Si por error el televisor queda sin imagen, recuperar la configuración cargando la secuencia 062598 + MENU + 073.

Nota: Un Project ID incorrecto puede dejar la marca mal, la imagen fuera de escala, invertida o directamente sin imagen.

Este procedimiento se usa cuando el equipo muestra el aviso intermitente de service en la esquina inferior izquierda.

Encender la TV y verificar si aparece un cartel intermitente en el vértice inferior izquierdo de la pantalla.

Presionar la tecla RETURN; en ese momento se abrirá el menú de service.

Usar la flecha Derecha, entrar en Factory Menu y luego posicionarse sobre Factory Hotkey.

Cambiar la opción a DES y salir del menú con la tecla EXIT.

Nota: Si el cartel ya no aparece al encender, el Factory Hotkey se encuentra desactivado y no hace falta repetir el procedimiento.

El modo Warm Up sirve para prueba visual del panel mostrando colores plenos de forma automática.

Encender el TV, presionar MENU, entrar en Imagen y dejar el cursor sobre Contraste.

Presionar la secuencia 1, 9, 5, 0 para abrir el menú de service.

Entrar en Factory Menu, dejar Factory Hotkey en ACT y activar la opción WARM UP.

La pantalla comenzará a mostrar colores de forma intermitente como prueba del panel.

Para desactivar Warm Up, hacerlo solo desde el teclado del televisor presionando POWER y luego VOL+, y después aplicar el instructivo para desactivar el Factory Hotkey.

Nota: Si el panel muestra colores cambiantes con un cartel abajo a la izquierda, el modo Warm Up quedó activado.

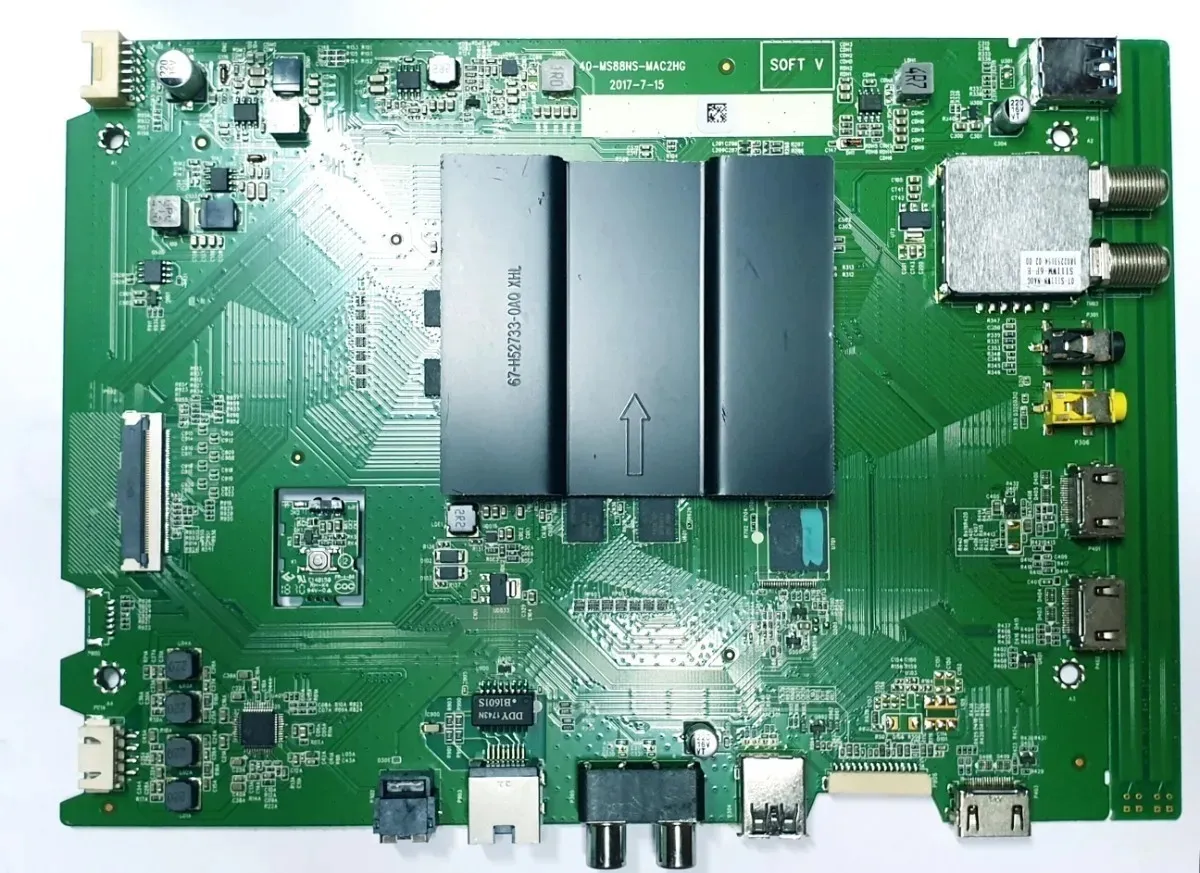

Se detectó un procedimiento real de lectura y escritura de memoria eMMC para la mainboard MS88NS con programador RT809H.

Retirar la placa main del televisor y desmontar Q502, que corresponde al control de 1.8V.

Llevar el Pin 7 VCC del programador al punto donde va la línea de 1.8V.

Retirar R701, R738 y R710; luego conectar R701 → CLK, R738 → CMD y R710 → D0.

Conectar el Pin 1 del programador a GND de la main y unir los pines del cristal X24M a masa.

Alimentar la placa con fuente externa aplicando 24V en C126 y 3.30V en L102 antes de leer o escribir la memoria.

Nota: Este procedimiento actúa a nivel de memoria eMMC. Conviene sacar respaldo previo antes de regrabar cualquier contenido.

La reducción de corriente se detectó en la powerboard IPE18T24X y busca disminuir la exigencia sobre las tiras LED.

Método principal: reemplazar las resistencias R777 y R778, que están en serie, por una sola resistencia de 20K ohm.

Método alternativo: cambiar únicamente R777 de 3.3K ohm por una resistencia de 15K ohm.

Después de la reforma, comprobar brillo y corriente para dejar un nivel estable sin sobreexigir el backlight.

Aportes de taller indican que con la modificación a 20K la tensión quedó alrededor de 113V–114V, mientras que con R777 = 15K se reportó una corriente cercana a 242 mA.

Nota: La modificación es tentativa. Menos corriente implica menos brillo, pero puede extender la vida útil del sistema de iluminación.

Se detectó un aporte extenso con tensiones medidas, equivalencias y valores útiles de componentes de la powerboard.

Secundario medido: D830 = 24V, D850 = 77V, CN701 = 76V para leds, ZD770 / ZD771 = 10V y ZD838 / ZD837 = 16.7V.

Otros datos de secundario: QS11 = 9561GH, US1 = 4202, U770 = NT50509, y en UD830 / U830 = D57BF se midieron 18V / 0V / 2.5V respecto de masa.

Primario medido: D802 / C806 = 17.8V, D802C = 17.2V, U801 / U802 = 6005A y Q801 / Q801A = 65SL600A.

Valores y equivalencias reportadas: U770 = NT50509 = MAP3204, RD819 = 0.47 ohm, R816 = 15K, R814 = 470, CY81 = 1221 pF y CY82 = 1242 pF.

También se compartió una reforma usando OB2273 SMD en lugar de PF6002A, con ajuste en el pin 3, además de ejemplos de reemplazo de MOSFET y optoacoplador en reparaciones reales.

Nota: Los valores y reemplazos de esta fuente provienen de aportes de taller. Conviene verificar cada reparación sobre la placa real antes de aplicar equivalencias.

Se detectó un caso técnico concreto sobre apagado o reinicio en esta mainboard, con solución validada por varios usuarios.

Falla reportada: el equipo se apaga o se reinicia de forma intermitente.

Se indicó revisar UDB0, identificado como MP8765 (12V to 1V2_VDDC), ubicado arriba del disipador en la mainboard.

En algunos equipos alcanzó con resoldar UDB0; en otros casos, la solución definitiva fue cambiarlo.

Nota: Este aporte fue corroborado por más de un usuario en la misma plataforma, por lo que resulta útil cuando el síntoma es apagado o reinicio sin causa de software evidente.
