NOBLEX DI49X6500

Descargas NOBLEX DI49X6500: firmware USB, instalación forzada, diagramas y manual service (PDF/RAR)

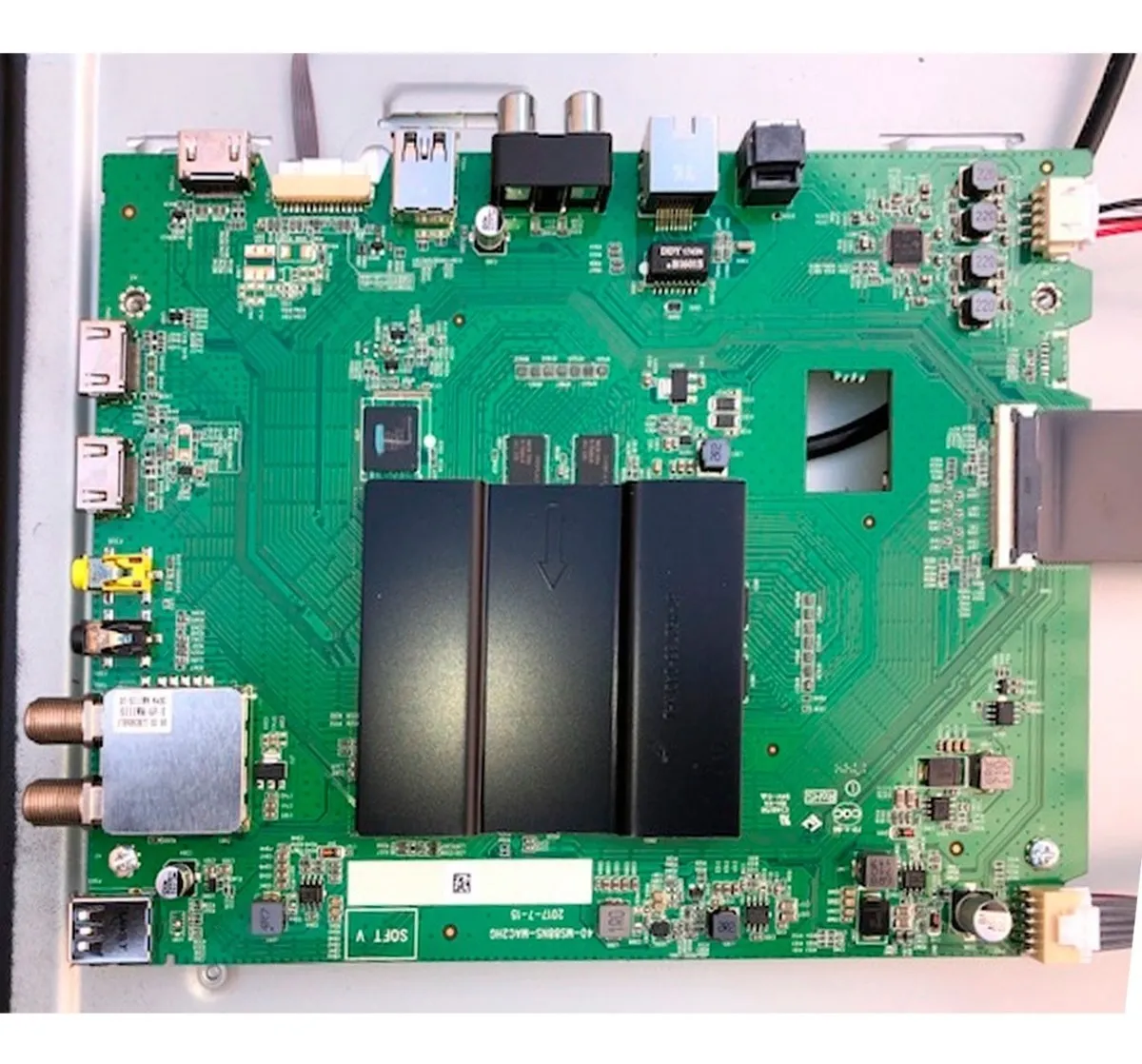

Marca: NOBLEX Modelo: DI49X6500 MainBoard: 40-MS88NS-MAC2HG PowerBoard: IPE18T24X Chasis: MS88NS Project ID: 092
NOBLEX DI49X6500
Descarga disponible para miembros con suscripción activa.
DESCARGAS DISPONIBLES PARA MIEMBROS
Firmware, diagramas, manuales y documentación técnica
  • Actualización de Firmware por USB — NOBLEX DI49X6500
  • Firmware / Instalación Forzada USB — NOBLEX DI49X6500
  • Actualización de Firmware por USB — MS88NS (40-MS88NS-MAC2HG)
  • Firmware / Instalación Forzada USB — MS88NS (40-MS88NS-MAC2HG)
  • Diagrama — Main Board MS88NS / 40-MS88NS-MAC2HG
  • Diagrama — Power Board IPE18T24X / 40-PBE49D-PWD2LG
  • Diagrama — IPE18T24X / 40-PBE49D-PWD2LG (solo diagrama, sin valor de componentes)
  • Manual de Usuario — NOBLEX DI49X6500
  • Manual Service — NOBLEX DI49X6500
  • Manual Service — 43UHD MS6488
  • Manual Service — 49UHD MS6488
  • Manual Service — 55UHD MS6488
  • Manual Service — 60UHD MS6488
  • Manual Service — 65UHD MS6488
Información técnica
Información técnica NOBLEX DI49X6500
Datos técnicos, paneles, placas y documentación disponible
Info detallada

Info detallada

Ficha
Empresa / Marca
NOBLEX
DI49X6500
Modelo
DI49X6500
Chasis
MS88NS
Matriz
TCL
Control remoto
RC311S
Modelo compatible
PHILCO PLD49US7C · SANYO LCE49SU8350
Placas y conectividad
MainBoard
40-MS88NS-MAC2HG · TCL MS88NS
PowerBoard
IPE18T24X · 40-PBE49D-PWD2LG
Wifi
WCT3EM2611
Project ID
092 (Panel LGD)
Panel Display
TCL LVU490CSDX E2 V33 · TCL LVU490LGDX E5 V3 · LGD LC490EGY-SKM3 CELL · T-CON 6870C-0738A · 3840×2160 UHD 60Hz · V-by-One 8 lane · 12.0V/1.34A

Documentación técnica

Manual de Usuario — NOBLEX DI49X6500
Sin Info: por el momento
Descargas: No especificadas Descarga disponible para miembros con suscripción activa
Manual Service — NOBLEX DI49X6500
Sin Info: por el momento
Descargas: No especificadas Descarga disponible para miembros con suscripción activa
Diagrama — Main Board MS88NS / 40-MS88NS-MAC2HG
40-MS88NS-MAC2HG
313.17 KiB Descargado 663 veces Descarga disponible para miembros con suscripción activa
Manual Service — 43UHD MS6488
Manual_Service_43UHD-MS6488
1.23 MiB Descargado 211 veces Descarga disponible para miembros con suscripción activa
Manual Service — 49UHD MS6488
Manual_Service_49UHD-MS6488
1.89 MiB Descargado 560 veces Descarga disponible para miembros con suscripción activa
Manual Service — 55UHD MS6488
Manual_Service_55UHD-MS6488
1.58 MiB Descargado 226 veces Descarga disponible para miembros con suscripción activa
Manual Service — 60UHD MS6488
Manual_Service_60UHD-MS6488
1.74 MiB Descargado 52 veces Descarga disponible para miembros con suscripción activa
Manual Service — 65UHD MS6488
Manual_Service_65UHD-MS6488
3.61 MiB Descargado 203 veces Descarga disponible para miembros con suscripción activa
Diagrama — Power Board IPE18T24X / 40-PBE49D-PWD2LG
IPE18T24X
888.36 KiB Descargado 1601 veces Descarga disponible para miembros con suscripción activa
Diagrama — IPE18T24X / 40-PBE49D-PWD2LG (solo diagrama, sin valor de componentes)
IPE18T24X
888.36 KiB Descargado 236 veces Descarga disponible para miembros con suscripción activa
Nota: antes de cargar firmware o cambiar Project ID, verificar el panel instalado para evitar imagen invertida, fuera de escala o sin imagen.

Firmware por USB — MS88NS / NOBLEX DI49X6500 (Actualización + Forzado)

Firmware por USB

NOBLEX DI49X6500 — Actualización de Firmware por USB

Instalación normal desde menú del sistema
Instrucciones

Instrucciones de actualización con pendrive

  • Descargar el firmware correspondiente y descomprimir el paquete antes de copiarlo al USB.
  • Copiar al pendrive el archivo con extensión .bin.
  • Conectar el dispositivo USB al puerto del televisor.
  • Presionar el botón de Ajustes del control remoto e ingresar en Sistema > Act. de Software > Por USB.
  • Confirmar el inicio de la instalación y esperar hasta que el proceso termine.
  • Al finalizar, el equipo se reiniciará automáticamente.

Si después de cargar el firmware la marca no coincide o la imagen queda con colores extraños, se debe revisar la configuración de Project ID según el panel instalado.

  • MS88ANS-V161.rar (Descargas: No especificadas)
    Descarga disponible para miembros con suscripción activa
Firmware forzado por USB

NOBLEX DI49X6500 — Instalación Forzada de Firmware por USB

Método de arranque forzado con pendrive
Instrucciones

Guía de instalación forzada con pendrive

  • Descomprimir el archivo descargado y dejar listo el firmware con extensión .bin.
  • Copiar el archivo al pendrive y conectar el USB al televisor.
  • Desenchufar el TV de la red eléctrica y esperar unos 30 segundos.
  • Mantener presionado el botón de Encendido del televisor mientras se vuelve a conectar a la red.
  • Soltar el botón cuando el LED de encendido comience a parpadear.
  • El televisor debe ingresar en modo de descarga y empezar la instalación del firmware.
  • No interrumpir la energía ni apagar el TV durante todo el procedimiento.
  • Una vez terminada la carga, realizar nuevamente las configuraciones iniciales del equipo.

Este método se utiliza cuando el televisor no permite una actualización normal desde el menú. Después de instalar, puede ser necesario ajustar el Project ID si la imagen o la marca quedan incorrectas.

  • MS88ANS-V161.rar (Descargas: No especificadas)
    Descarga disponible para miembros con suscripción activa
Firmware por USB

MS88NS (40-MS88NS-MAC2HG) — Actualización de Firmware por USB

Carga normal desde ajustes del sistema
Instrucciones

Procedimiento de actualización USB

  • Extraer el contenido del paquete descargado para disponer del firmware en formato .bin.
  • Guardar ese archivo en un pendrive y conectarlo al puerto USB del aparato.
  • Desde el control remoto abrir Ajustes y entrar en Sistema > Act. de Software > Por USB.
  • Confirmar la actualización y esperar hasta que la instalación finalice por completo.
  • Luego del proceso, el televisor se reiniciará automáticamente.

Si después de la actualización la imagen queda fuera de escala, invertida o con logo incorrecto, se debe corregir el Project ID correspondiente al panel del equipo.

  • MS88ANS-V161.rar (Descargas: No especificadas)
    Descarga disponible para miembros con suscripción activa
Firmware forzado por USB

MS88NS (40-MS88NS-MAC2HG) — Instalación Forzada de Firmware por USB

Arranque forzado de recuperación
Instrucciones

Guía de recuperación forzada con USB

  • Descomprimir el archivo del firmware y preparar el contenido .bin en el pendrive.
  • Conectar el USB al televisor antes de iniciar el modo forzado.
  • Desenchufar el equipo y esperar aproximadamente 30 segundos.
  • Mantener apretado el botón físico de Encendido del TV mientras se vuelve a conectar a la alimentación.
  • Cuando el LED empiece a parpadear, soltar el botón para que el televisor entre en modo de descarga.
  • Dejar que la instalación se ejecute sin cortar la energía.
  • Completada la carga, rehacer las configuraciones de inicio y verificar panel, imagen y marca.

Este método es útil cuando el sistema no inicia normalmente. Una vez recuperado, revisar Project ID y ajustes de panel para evitar distorsión de imagen o logo incorrecto.

  • MS88ANS-V161.rar (Descargas: No especificadas)
    Descarga disponible para miembros con suscripción activa
Soporte y aportes — NOBLEX DI49X6500
Project ID • Modo M • Warm Up • Menú Service • RT809H • Backlight • Reinicio
Project ID Modo M Warm Up Service TV Service Main RT809H Backlight Reinicio

Configuración Project ID — NOBLEX DI49X6500

El Project ID es un parámetro numérico de tres dígitos que define la marca y el panel con el que trabajará el firmware. Un seteo incorrecto puede dejar la imagen invertida, fuera de escala, con logo de otra marca o incluso sin imagen.

Ingresar al menú de service con el control remoto: Menu → Imagen → ubicarse sobre Contraste → 1 9 5 0.
Ir a Service Menu > Project ID y elegir la ID correspondiente al panel del equipo.
Confirmar con OK y luego apagar el televisor para guardar el cambio.
Para este modelo se publicó como referencia la ID 092 para panel LGD.
Si por error se eligió otra ID y el TV quedó sin imagen, ingresar la secuencia 062598 + MENU + xxx, donde xxx es la ID correcta a cargar.

Nota: Antes de cambiar cualquier ID conviene anotar la que muestra actualmente la placa. Así se puede volver al valor original si aparece una incompatibilidad de panel o marca.

Desactivar Modo Servicio / Factory Hotkey / Salir Modo M — NOBLEX DI49X6500

Si se muestra un cartel intermitente en el vértice inferior izquierdo, el Factory Hotkey está activo y el equipo permanece en modo service.

Encender el televisor y verificar si aparece el indicador intermitente en la esquina inferior izquierda.
Presionar la tecla RETURN; en ese momento se abrirá el menú de service.
Presionar la flecha Derecha, entrar en Factory Menu y luego pulsar OK.
Ir hasta Factory Hotkey y con flecha Derecha dejar la opción en DES.
Salir del menú con la tecla EXIT.

Nota: Este ajuste quita el acceso permanente al service mode y devuelve el equipo al funcionamiento normal de usuario.

Activar / Desactivar modo Warm Up — NOBLEX DI49X6500

El modo Warm Up sirve para mostrar colores plenos en pantalla y comprobar visualmente el estado de los píxeles o una prueba rápida de vida del panel.

Encender el TV, presionar MENU y luego OK sobre la opción Imagen.
Ubicarse sobre Contraste y digitar la secuencia 1 9 5 0 para abrir el menú de service.
Dentro del menú, ingresar en Factory Menu, habilitar Factory Hotkey en ACT y después activar WARM UP en ACT.
La pantalla comenzará a mostrar colores de manera alternada.
Si el Warm Up quedó activo y el panel cambia colores de forma intermitente, desde el teclado del TV presionar POWER y luego VOL+.
Después de eso, desactivar el Factory Hotkey siguiendo el instructivo para salir del modo service.

Nota: El modo Warm Up no es una falla del panel. Es una función de prueba que debe desactivarse al terminar la verificación.

Menú Service / Modo Servicio / Modo Fábrica — NOBLEX DI49X6500

Modificar parámetros del menú técnico sin conocer su función puede causar daños permanentes. Este acceso se utiliza solo para diagnóstico y ajustes de taller.

Para abrir el Menú Fábrica: entrar en Imagen, seleccionar Contraste e ingresar la secuencia 9 7 3 5.
Para abrir el Menú Diseño: desde Imagen > Contraste, digitar 1 9 5 0.
Para acceder al Menú Servicio: en Imagen > Contraste, ingresar 9 7 0 5.

Nota: En esta plataforma se publicaron tres accesos distintos: Fábrica, Diseño y Servicio. Conviene anotar los valores originales antes de modificar cualquier opción.

Menú Service / Modo Servicio / Modo Fábrica — MS88NS (40-MS88NS-MAC2HG)

Sobre la mainboard MS88NS también se publicó el acceso a los menús técnicos. Aunque el método es equivalente, queda como referencia específica para esta placa.

En Imagen > Contraste, la secuencia 9 7 3 5 abre el menú de fábrica.
La combinación 1 9 5 0 sobre Contraste abre el menú de diseño.
La secuencia 9 7 0 5 permite entrar al menú de servicio de esta plataforma.

Nota: Este acceso específico para MS88NS se usa junto con ajustes de panel, Project ID y pruebas internas como Warm Up o Factory Hotkey.

Conexión con programador RT809H — MS88NS (40-MS88NS-MAC2HG)

Se publicó un procedimiento de conexión para lectura y escritura de memoria EMMC con programador RT809H sobre la placa MS88NS.

Retirar la placa main del televisor y desmontar Q502, identificado como control de 1.8V.
Conectar el Pin 7 VCC del programador en el punto donde estaba la línea de 1.8V.
Retirar R701, R738 y R710.
Realizar las conexiones de datos: R701 => CLK (Pin 2), R738 => CMD (Pin 4) y R710 => D0 (Pin 6).
Conectar el Pin 1 del programador a GND de la placa main y unir a masa los pines del cristal X24M.
Alimentar externamente la placa con 24V en C126 y 3.30V en L102.

Nota: Este procedimiento es de taller y requiere experiencia en lectura y escritura EMMC. Una conexión equivocada puede dañar la placa o la memoria.

Bajar corriente a LEDs / Backlight — NOBLEX DI49X6500

Reemplazar las resistencias R777 y R778, que están en serie, por una única resistencia de 20K ohm.
Como alternativa, cambiar solo R777 de 3.3K ohm por una resistencia de 15K ohm.
Se reportó que con la modificación de R777 a 15K la corriente quedó en aproximadamente 242 mA.
Otro aporte indicó que con el reemplazo por 20K la tensión/corriente del backlight quedó oscilando alrededor de 113V–114V.

Nota: Esta modificación es tentativa y debe evaluarse caso por caso. Al bajar la corriente también disminuye el brillo del backlight.

Bajar corriente a LEDs / Backlight — IPE18T24X / 40-PBE49D-PWD2LG

Sobre la fuente IPE18T24X se publicó el mismo ajuste de reducción de corriente, además de aportes complementarios de usuarios que confirmaron valores prácticos de trabajo.

La solución principal consiste en reemplazar R777 + R778 por una sola resistencia de 20K ohm.
Otra variante funcional informada es sustituir únicamente R777 por 15K ohm.
Se compartió que las resistencias originales son de 3.3K cada una y que el ajuste deja un consumo más bajo para extender la vida del backlight.

Nota: El nivel final de brillo y corriente debe quedar a criterio del técnico. No existe un único valor universal válido para todos los equipos.

Aporte técnico: se apaga / se reinicia — MS88NS (40-MS88NS-MAC2HG)

Se publicaron varios aportes de taller sobre una falla donde el equipo se apaga o reinicia, vinculada al sector de alimentación del núcleo en la mainboard.

Se indicó como solución el reemplazo de UDB0, identificado como MP8765 (12V TO 1V2_VDDC).
La ubicación reportada del componente es arriba del disipador en la main.
Un usuario confirmó que en su caso el resoldado del UDB0 fue suficiente para recuperar el funcionamiento.
Otros aportes validaron que cuando el resoldado no alcanza, el cambio directo del MP8765 sí resuelve la falla.

Nota: Este caso quedó validado por varios usuarios del foro y apunta a una falla real de la mainboard cuando el TV se reinicia o se apaga de forma repetitiva.

Aportes técnicos de reparación — IPE18T24X / 40-PBE49D-PWD2LG

En el tema de la fuente se publicaron varios datos prácticos de reemplazo y valores medidos, útiles para diagnóstico y reparación.

Las resistencias RD819A a RD819H fueron reportadas como R470, equivalentes a 0.47 ohm.
También se publicaron los valores R816 = 15K y R814 = 470.
Para los capacitores CY81 y CY82 se informaron mediciones cercanas a 1221 pF y 1242 pF.
Se aportó además la equivalencia U770 = NT50509 = MAP3204.
En una reparación avanzada se propuso reemplazar PF6002A por OB2273 SMD, retirando CD803 y colocando una R100K, junto con otras modificaciones en MOSFET, optoacoplador y red del gate.

Nota: Estos datos provienen de aportes de usuarios y deben validarse en cada reparación. Son referencias útiles de taller, no reemplazan una verificación completa del circuito.

Modelos Firmware Fallas Comentarios

Comentarios &
Soporte Técnico

Comparte fallas, soluciones, firmware probado, imágenes técnicas y experiencias de reparación para ayudar a otros técnicos. Todos los aportes pasan por revisión antes de publicarse.

Tu comentario técnico

El formulario está visible, pero solo los usuarios con acceso pueden enviarlo.

Este espacio es solo para clientes con cuenta activa.
