NOBLEX DJ50X6500

Descargas NOBLEX DJ50X6500: firmware USB, diagramas, manuales, lista de componentes y datos de memoria eMMC

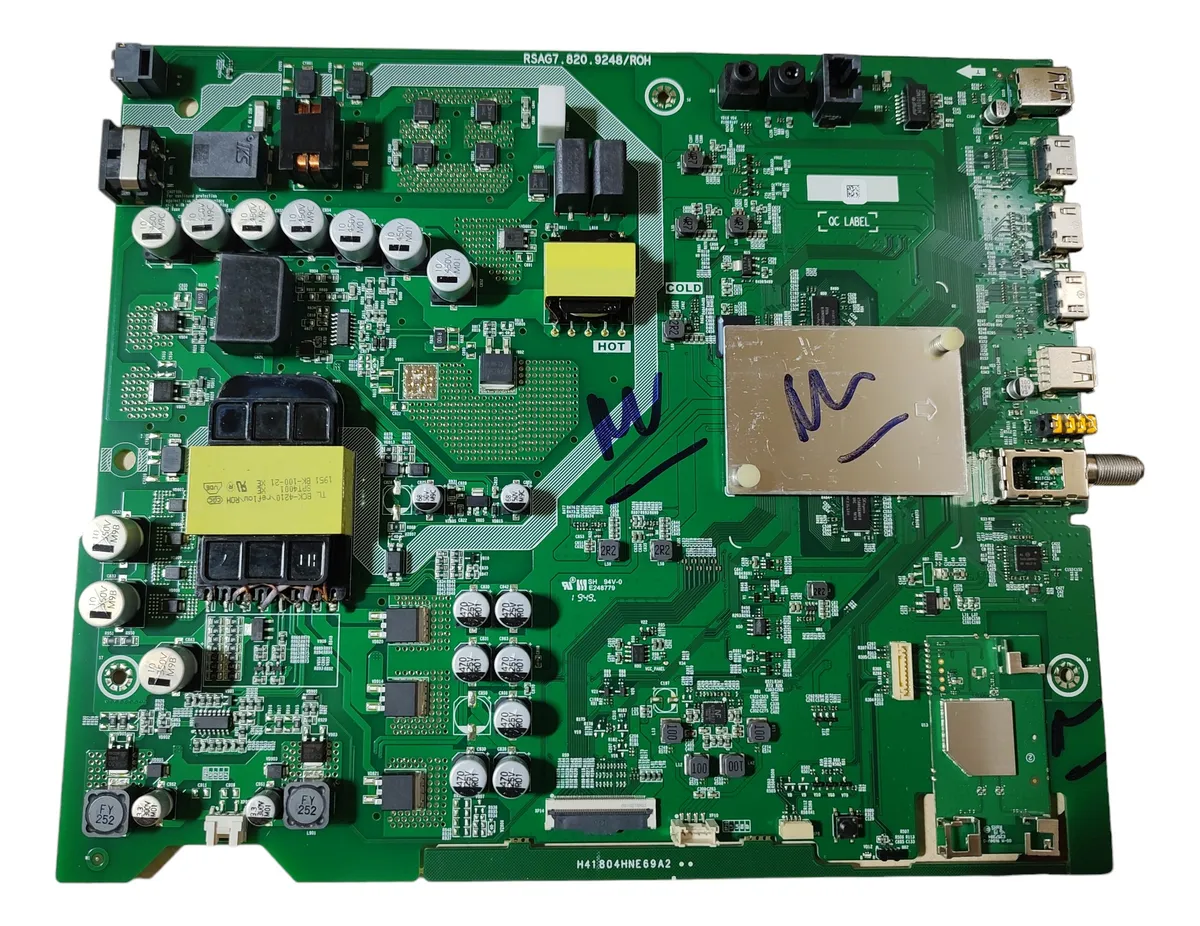

Marca: NOBLEX Modelo: DJ50X6500 Placas: RSAG7.820.8548 / RSAG7.820.9248 Chasis: HI3751V551
NOBLEX DJ50X6500
Descarga disponible a miembros con suscripcion activa.
DESCARGAS DISPONIBLES
Firmware, PDF técnicos, manuales y memorias
  • Firmware — Actualización por USB NOBLEX DJ50X6500
  • Firmware — Instalación forzada por USB NOBLEX DJ50X6500
  • Firmware — Actualización por USB RSAG7.820.8548 para NOBLEX DJ50X6500
  • Firmware — Instalación forzada por USB RSAG7.820.8548 para NOBLEX DJ50X6500
  • Firmware — Actualización por USB RSAG7.820.9248 para NOBLEX DJ50X6500
  • Firmware — Instalación forzada por USB RSAG7.820.9248 para NOBLEX DJ50X6500
  • Diagrama — RSAG7.820.8548
  • Lista de Componentes — RSAG7.820.8548
  • Diagrama — RSAG7.820.9248
  • Lista de Componentes — RSAG7.820.9248
  • Manual de Usuario — NOBLEX DJ50X6500
  • Manual Service — RSAG7.820.8548
  • Manual Service — RSAG7.820.9248
  • Datos de Memoria / DUMP — NOBLEX DJ50X6500 (eMMC)
  • Datos de Memoria / PinOut / DUMP — RSAG7.820.8548 para NOBLEX DJ50X6500
  • Datos de Memoria / PinOut / DUMP — RSAG7.820.9248 para NOBLEX DJ50X6500
Información técnica
Información técnica NOBLEX DJ50X6500
Datos reales del modelo y documentación disponible para descarga
Info detallada

Info detallada

Ficha
Empresa / Marca
NOBLEX
DJ50X6500
Modelo
DJ50X6500
Chasis
HI3751V551
Matriz
HISENSE
Control remoto
EN2H27 / EN2H27N / EN2CF27
Modelo compatible
PHILCO PLD50US9A1 · SANYO LCE50SU9550 · GOLDSTAR GO50US9
Placas y conectividad
MainBoard + PowerBoard
RSAG7.820.8548 · RSAG7.820.9248
Panel Display
HISENSE JHD500N1U91
MainChip
HISILICON HI3751V551
Tipo de memoria
EMMC

Documentación técnica

Manual de Usuario — NOBLEX DJ50X6500
Manual_Usuario_DJ50X6500
9.45 MiB Descargado 69 veces Descarga disponible
Diagrama — RSAG7.820.8548
RSAG7.820.8548
405.06 KiB Descargado 468 veces Descarga disponible
Lista de Componentes — RSAG7.820.8548
Part.Description.8548
1.27 MiB Descargado 36 veces Descarga disponible
Manual Service — RSAG7.820.8548
Manual_Service_50UHD
1.81 MiB Descargado 538 veces Descarga disponible
Diagrama — RSAG7.820.9248
RSAG7.820.9248
405.06 KiB Descargado 768 veces Descarga disponible
Lista de Componentes — RSAG7.820.9248
Part.Description.9248
1.27 MiB Descargado 67 veces Descarga disponible
Manual Service — RSAG7.820.9248
Manual_Service_UHD_9248
1.75 MiB Descargado 198 veces Descarga disponible
Nota: antes de cargar firmware o reemplazar datos de memoria, verificar qué versión de mainboard utiliza el equipo para evitar incompatibilidades de software y configuración.

Firmware por USB — NOBLEX DJ50X6500 / HI3751V551 (Actualización + Instalación Forzada)

Actualización por USB

NOBLEX DJ50X6500 — Actualización de Firmware por USB

Carga normal desde el menú del sistema
Instrucciones

Instrucciones de instalación con pendrive

  • Descargar el paquete de firmware correspondiente al modelo NOBLEX DJ50X6500.
  • Extraer el archivo comprimido hasta obtener usb_HSN1810UW.bin.
  • Copiar usb_HSN1810UW.bin al pendrive y comprobar que no exista otro archivo .bin.
  • Insertar el USB en un puerto USB 2.0 del televisor.
  • Desde el control remoto, ingresar a Ajustes → Acerca TV → Actualización de sistema → Actualizar desde USB y confirmar con Reiniciar.

Este método es útil cuando el equipo aún puede ingresar al menú del sistema. Si el software no arranca normalmente, conviene usar la instalación forzada.

  • HI3751V551_N1810UW_UHD_K0731.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripcion activa
Instalación forzada por USB

NOBLEX DJ50X6500 — Instalación Forzada de Firmware por USB

Método de recuperación con arranque manual
Instrucciones

Procedimiento forzado con pendrive

  • Bajar el firmware forzado y descomprimir el archivo descargado.
  • Al finalizar la extracción, dejar listo el archivo usb_HSN1810UW.bin.
  • Copiar el archivo al pendrive y verificar que no haya otro archivo .bin en la memoria.
  • Conectar el pendrive a un puerto USB 2.0 del TV.
  • Desenchufar el televisor, esperar 5 segundos, volver a enchufarlo y presionar una vez la tecla de encendido del control remoto.
  • Luego presionar repetidamente la flecha hacia arriba del control remoto hasta que aparezca la interfaz de instalación.

La carga forzada está pensada para equipos con fallas de arranque por software. Si la avería es física, como fuente o panel, el firmware no la corrige.

  • HSN1810UW_UHD_Upgrade.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripcion activa
Actualización por USB

RSAG7.820.8548 — Actualización de Firmware por USB

Instalación normal para NOBLEX DJ50X6500
Instrucciones

Guía de actualización USB para RSAG7.820.8548

  • Descargar el archivo comprimido en formato .zip para esta versión de placa.
  • Descomprimir el contenido hasta obtener el binario usb_HSN1810UW.bin.
  • Copiar el archivo al pendrive, dejando la memoria sin otros binarios.
  • Insertar el USB en un puerto USB 2.0 del televisor.
  • Entrar a Ajustes → Acerca TV → Actualización de sistema → Actualizar desde USB, aceptar y comenzar la carga con Reiniciar.

Usar este archivo cuando el equipo con placa RSAG7.820.8548 todavía responde al menú de usuario y permite iniciar la actualización desde software.

  • HI3751V551_N1810UW_UHD_K0731.zip (456.82 MiB) (Descargado 860 veces)
    Descarga disponible a miembros con suscripcion activa
Instalación forzada por USB

RSAG7.820.8548 — Instalación Forzada de Firmware por USB

Recuperación manual para NOBLEX DJ50X6500
Instrucciones

Pasos forzados para RSAG7.820.8548

  • Descargar el firmware forzado y descomprimirlo para acceder al archivo de actualización.
  • Obtener usb_HSN1810UW.bin y copiarlo al pendrive sin otros archivos .bin.
  • Conectar la memoria USB en un puerto USB 2.0 del equipo.
  • Desconectar el TV de la línea eléctrica, esperar 5 segundos y volver a energizarlo.
  • Presionar una vez encendido en el control remoto y después pulsar varias veces la flecha arriba.
  • Esperar hasta que aparezca la interfaz de instalación y dejar que el proceso concluya sin interrupciones.

No cortar la energía durante esta reprogramación. Una interrupción puede dejar el software incompleto y exigir recuperación adicional por memoria.

  • HSN1810UW_UHD_Upgrade.zip (455.42 MiB) (Descargado 2192 veces)
    Descarga disponible a miembros con suscripcion activa
Actualización por USB

RSAG7.820.9248 — Actualización de Firmware por USB

Carga normal por menú para NOBLEX DJ50X6500
Instrucciones

Actualización USB para RSAG7.820.9248

  • Descargar el firmware en archivo comprimido .zip para esta plataforma.
  • Descomprimir el paquete hasta obtener usb_HSN1810UW.bin.
  • Guardar el binario en un pendrive y dejar la unidad sin otros archivos de la misma extensión.
  • Insertar el pendrive en un puerto USB 2.0 del televisor.
  • Abrir Ajustes → Acerca TV → Actualización de sistema → Actualizar desde USB y comenzar la instalación con Reiniciar.

Esta variante usa el mismo método general de carga por USB. Es importante confirmar primero que la placa instalada sea la RSAG7.820.9248.

  • HI3751V551_N1810UW_UHD_K0731.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripcion activa
Instalación forzada por USB

RSAG7.820.9248 — Instalación Forzada de Firmware por USB

Recuperación desde USB para NOBLEX DJ50X6500
Instrucciones

Carga forzada para RSAG7.820.9248

  • Descargar el archivo del firmware forzado y extraer su contenido.
  • Preparar el pendrive con usb_HSN1810UW.bin como único archivo .bin.
  • Insertar el USB en un puerto USB 2.0 del equipo.
  • Desenchufar la TV, esperar unos segundos y volver a conectarla a la red.
  • Presionar una vez la tecla de encendido del control remoto y luego repetir la pulsación de flecha arriba hasta que se muestre la pantalla de instalación.
  • Esperar a que finalice el proceso sin desconectar el equipo ni retirar el pendrive antes de tiempo.

Esta carga está orientada a fallas de software profundo. Si la TV presenta problemas de alimentación o backlight, habrá que corregir hardware además del firmware.

  • HSN1810UW_UHD_Upgrade.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripcion activa
Dump memoria
Datos de Memoria / DUMP — NOBLEX DJ50X6500
Archivo eMMC para regrabación de software cuando el equipo no inicia o no acepta recuperación normal por USB.
DUMP eMMC MEMORIA DJ50X6500

Archivos de memoria — NOBLEX DJ50X6500

Descarga disponible a miembros con suscripcion activa.

ARCHIVOS DISPONIBLES
Imagen eMMC — NOBLEX DJ50X6500
Archivo: EMMC_N1810UW_50UHD.zip
Descargas: No especificadas
Descarga disponible a miembros con suscripcion activa

Instrucciones de regrabación — NOBLEX DJ50X6500

PROCEDIMIENTO
Sin Info: por el momento (no se publicaron pasos de lectura, escritura o conexión para este DUMP).
NOTA TÉCNICA

Nota: En NOBLEX DJ50X6500, un dump es una imagen de memoria que se escribe directamente sobre el chip cuando el software interno está tan dañado que el equipo no puede arrancar ni actualizarse por medios normales. Si la falla es de hardware, el dump no la soluciona.

PinOut eMMC
Datos de Memoria / PinOut / DUMP — RSAG7.820.8548
Archivo eMMC para regrabación de mainboard compatible con NOBLEX DJ50X6500.
PINOUT DUMP eMMC RSAG7.820.8548

Archivos de memoria — RSAG7.820.8548

Descarga disponible a miembros con suscripcion activa.

ARCHIVOS DISPONIBLES
Imagen eMMC — RSAG7.820.8548 (50 UHD)
Archivo: EMMC_N1810UW_50UHD.zip
Tamaño: 1.54 GiB
Descargado 85 veces
Descarga disponible a miembros con suscripcion activa

Instrucciones de regrabación — RSAG7.820.8548

PROCEDIMIENTO
Sin Info: por el momento (el contenido crudo no publica pasos de conexión, pinout ni secuencia de lectura/escritura para esta memoria).
NOTA TÉCNICA

Nota: En NOBLEX DJ50X6500, el dump se usa como una imagen de rescate para devolver a la memoria un contenido funcional cuando el equipo queda en logo fijo, reinicia o no puede iniciar el sistema. Es una solución de bajo nivel que se aplica directamente sobre el almacenamiento de la placa.

PinOut eMMC
Datos de Memoria / PinOut / DUMP — RSAG7.820.9248
Archivo eMMC para recuperación de software en mainboard RSAG7.820.9248 del NOBLEX DJ50X6500.
PINOUT DUMP eMMC RSAG7.820.9248

Archivos de memoria — RSAG7.820.9248

Descarga disponible a miembros con suscripcion activa.

ARCHIVOS DISPONIBLES
Imagen eMMC — RSAG7.820.9248 (50 UHD)
Archivo: EMMC_N1810UW_50UHD.zip
Descargas: No especificadas
Descarga disponible a miembros con suscripcion activa

Instrucciones de regrabación — RSAG7.820.9248

PROCEDIMIENTO
Sin Info: por el momento (no se describieron puntos de pinout ni pasos de grabación para esta memoria).
NOTA TÉCNICA

Nota: En NOBLEX DJ50X6500, un dump también funciona como respaldo técnico: se puede usar para restaurar la memoria cuando quedó corrupta por una actualización fallida, corte de energía o software incorrecto. Lo importante es que sea compatible con la placa y el tipo de memoria utilizados.

Soporte y aportes — NOBLEX DJ50X6500 / HI3751V551
Menú Service • Reset • Cambio de logo • Backlight • RSAG7.820.8548 • RSAG7.820.9248

Menú Service / Modo Servicio / Modo Fábrica — NOBLEX DJ50X6500

Cambiar parámetros del menú de servicio sin conocer su función puede provocar fallas permanentes. Registrar los valores originales antes de modificar cualquier opción.

Encender el TV e ingresar al MENU usando el botón de engranaje del control remoto.
Entrar en AJUSTAR y luego ir a SONIDO → Configuración avanzada de Audio.
Ubicarse sobre Balance, pero sin presionar OK.
Ingresar la secuencia 1 9 6 9. En pantalla aparecerá una M en la parte superior izquierda.
Pulsar nuevamente MENU para abrir el MENU de SERVICE.
Para salir, presionar power off.

Nota: Este acceso es útil para ajustes internos y diagnóstico, pero no conviene hacer cambios a ciegas en opciones de fábrica.

Reset / Restaurar a Valores de Fábrica — NOBLEX DJ50X6500

El reset borra los datos del usuario y devuelve el equipo al estado de fábrica. Después del reinicio hay que repetir la configuración inicial.

Método por menú de usuario: abrir MENU y entrar en Ajustar → Acerca TV → Restaurar a los valores de fábrica.
Confirmar con ACEPTAR y esperar el reinicio automático del televisor.
Una vez reiniciado, realizar la configuración inicial del equipo.
Método por menú de service: entrar a MENU → AJUSTAR → SONIDO → Configuración avanzada de Audio y ubicarse en Balance sin pulsar OK.
Ingresar 1 9 6 9, esperar la aparición de la M y volver a pulsar MENU para abrir service.
Entrar a Option → OK → Clean All. Luego del reinicio, completar nuevamente la configuración inicial.

Nota: El reset sirve para limpiar configuraciones y datos del usuario. No reemplaza una reparación cuando la falla es de hardware o corrupción profunda de memoria.

Modificar Marca o Logo — NOBLEX DJ50X6500

El cambio de logo puede ser necesario luego de reemplazar mainboard, reinstalar firmware o restaurar datos de memoria.

Entrar al menú de service desde MENU → AJUSTAR → SONIDO → Configuración avanzada de Audio, dejando el cursor sobre Balance sin pulsar OK.
Ingresar la clave 1 9 6 9, esperar que aparezca la M y volver a pulsar MENU.
Dentro del menú de fábrica, ir a Factory → Options → Logo.
Cambiar la marca con las teclas izquierda / derecha. Si no aparece la correcta, usar Welcome o Smart TV como logo genérico.
Apagar la TV desde el control remoto y volver a encenderla.
Hacer un reset desde Ajustar → Acerca TV → Restaurar a los valores de fábrica y verificar que la marca haya quedado correctamente aplicada.

Nota: Este ajuste modifica la identidad visual de arranque. Conviene usarlo solo cuando el cambio de placa o software deja una marca incorrecta en pantalla.

Bajar Corriente a LEDs / Backlight — NOBLEX DJ50X6500

El control de corriente de backlight se basa en el IC N901 HOZ1GN. La corriente depende del lazo de realimentación y de las resistencias de sensado colocadas en paralelo.

Identificar los grupos de resistencias del circuito de sensado. Grupo 1: R915 3.6Ω, R916 NC, R917 3.6Ω, R918 NC.
Grupo 2: R927 3.6Ω, R928 NC, R929 3.6Ω, R930 NC.
Estas resistencias están conectadas en paralelo y forman parte de la etapa de retroalimentación del IC N901 HOZ1GN.
Para reducir la corriente, retirar una resistencia del Grupo 1 (por ejemplo R915 o R917) y una del Grupo 2 (por ejemplo R927 o R929).
Luego de la modificación, verificar brillo final, corriente de salida y disipación de potencia para no reducir en exceso la luminosidad del panel.

Nota: Esta modificación es orientativa. Al bajar la corriente también disminuye el brillo, por lo que cada equipo debe evaluarse según el resultado real de funcionamiento.

Menú Service / Modo Fábrica — RSAG7.820.8548

El acceso de service para esta mainboard repite la misma ruta interna del modelo, pero conviene confirmar antes que la placa instalada sea la RSAG7.820.8548.

Encender el equipo y pulsar MENU con el botón de engranaje.
Entrar en AJUSTAR y después en SONIDO → Configuración avanzada de Audio.
Posicionarse sobre Balance sin oprimir OK.
Marcar 1 9 6 9. Se mostrará una M en el sector superior izquierdo de la pantalla.
Presionar nuevamente MENU para abrir el menú de servicio.
Cerrar el modo service con power off.

Nota: El menú service da acceso a parámetros sensibles de fábrica. Guardar referencia de los ajustes originales antes de tocar opciones internas.

Reset / Restaurar a Valores de Fábrica — RSAG7.820.8548

Esta placa permite restablecer la configuración desde el menú de usuario o desde el menú de fábrica, según el estado del equipo.

Ruta por menú de usuario: abrir MENU y seguir Ajustar → Acerca TV → Restaurar a los valores de fábrica.
Aceptar la operación y dejar que el televisor se reinicie.
Una vez que vuelva a iniciar, realizar el asistente de configuración inicial.
Como alternativa, ingresar al service desde MENU → AJUSTAR → SONIDO → Configuración avanzada de Audio, con el cursor en Balance sin tocar OK.
Introducir 1 9 6 9, abrir el menú con MENU y entrar a Option → OK → Clean All.
Esperar el reinicio y completar nuevamente toda la configuración del equipo.

Nota: El restablecimiento limpia datos y parámetros del usuario. Cuando hay corrupción de software, puede no ser suficiente y quizá haga falta firmware o regrabación de memoria.

Modificar Marca o Logo — RSAG7.820.8548

El cambio de logo en esta mainboard se utiliza cuando, luego de un reemplazo de placa o software, el arranque queda con una marca distinta.

Abrir la ruta MENU → AJUSTAR → SONIDO → Configuración avanzada de Audio y dejar seleccionado Balance sin confirmar.
Ingresar 1 9 6 9, esperar la M en pantalla y presionar MENU para abrir service.
Ir a Factory → Options → Logo.
Cambiar el logo con las flechas de navegación. Si no aparece el correcto, elegir Welcome o Smart TV como alternativa genérica.
Apagar el televisor desde el control remoto y volver a encenderlo.
Ejecutar un restablecimiento desde Ajustar → Acerca TV → Restaurar a los valores de fábrica y comprobar el resultado final.

Nota: Si el logo correcto no aparece en la lista, puede depender del firmware cargado o de la configuración base que trae esa placa.

Bajar Corriente a LEDs / Backlight — RSAG7.820.8548

En la RSAG7.820.8548 el circuito de backlight usa el controlador N901 HOZ1GN, que regula la corriente mediante resistencias shunt y realimentación PWM.

Localizar el Grupo 1: R915 3.6Ω, R916 NC, R917 3.6Ω, R918 NC.
Localizar el Grupo 2: R927 3.6Ω, R928 NC, R929 3.6Ω, R930 NC.
Tener presente que ambas ramas están en paralelo y forman parte del sensado de corriente del backlight.
Para bajar la corriente, quitar una resistencia del Grupo 1 y una del Grupo 2; por ejemplo R915/R917 y R927/R929.
Después del cambio, medir corriente, revisar brillo y confirmar que la disipación siga dentro de márgenes seguros.

Nota: Reducir corriente prolonga la vida del sistema LED, pero también recorta luminosidad. El ajuste final depende del criterio del técnico y del resultado real en pantalla.

Menú Service / Modo Fábrica — RSAG7.820.9248

Esta segunda versión de mainboard usa la misma secuencia de acceso a service. De todos modos, hay que confirmar la placa antes de aplicar cambios de fábrica.

Con el TV encendido, ingresar a MENU usando el botón de engranaje.
Seleccionar AJUSTAR y luego abrir SONIDO → Configuración avanzada de Audio.
Dejar el cursor sobre Balance sin confirmar la opción con OK.
Teclear 1 9 6 9. La pantalla mostrará una M en la esquina superior izquierda.
Volver a pulsar MENU para abrir el entorno de servicio.
Salir del modo fábrica usando power off.

Nota: Este menú resulta útil para diagnóstico avanzado, pero tocar configuraciones sin respaldo puede dejar la TV con parámetros erróneos de fábrica.

Reset / Restaurar a Valores de Fábrica — RSAG7.820.9248

En la RSAG7.820.9248 el reseteo puede ejecutarse por la ruta normal de usuario o por la opción interna Clean All del menú de service.

Abrir MENU y entrar a Ajustar → Acerca TV → Restaurar a los valores de fábrica.
Confirmar con ACEPTAR y esperar a que la TV se reinicie sola.
Al terminar el reinicio, repetir la configuración inicial del equipo.
Si hace falta hacerlo por service, ir a MENU → AJUSTAR → SONIDO → Configuración avanzada de Audio, con el selector posado en Balance sin pulsar OK.
Escribir 1 9 6 9, abrir el menú de servicio con MENU y luego seguir Option → OK → Clean All.
Esperar el nuevo arranque y completar el asistente de configuración inicial.

Nota: El reset devuelve la configuración a estado de fábrica, pero no recupera un sistema muerto si la corrupción del software ya impide el arranque normal.

Modificar Marca o Logo — RSAG7.820.9248

Este procedimiento permite corregir la marca de arranque cuando el equipo usa la placa RSAG7.820.9248 y quedó con logo equivocado tras una reparación.

Entrar a MENU → AJUSTAR → SONIDO → Configuración avanzada de Audio y ubicarse en Balance sin aceptar la opción.
Teclear 1 9 6 9, esperar la M en pantalla y presionar de nuevo MENU.
Buscar la ruta Factory → Options → Logo.
Elegir la marca correcta con las flechas del control; si no está disponible, usar Welcome o Smart TV como logo genérico.
Apagar el televisor desde el control remoto, volver a encender y revisar el cambio.
Por último, realizar Restaurar a los valores de fábrica desde Ajustar → Acerca TV para fijar la configuración.

Nota: Si el listado de logos no coincide con la marca buscada, suele ser señal de firmware no correspondiente o configuración distinta de fábrica.

Bajar Corriente a LEDs / Backlight — RSAG7.820.9248

Para esta versión de placa el informe describe el mismo criterio de reducción de corriente basado en el IC N901 HOZ1GN y sus resistencias de sensado.

Revisar el Grupo 1: R915 3.6Ω, R916 NC, R917 3.6Ω y R918 NC.
Revisar el Grupo 2: R927 3.6Ω, R928 NC, R929 3.6Ω y R930 NC.
Estas ramas están conectadas en paralelo dentro del lazo de realimentación que regula la corriente del backlight.
La modificación propuesta consiste en quitar una resistencia del primer grupo y otra del segundo; por ejemplo R915 o R917 junto con R927 o R929.
Finalizada la intervención, comprobar corriente de salida, nivel de brillo y que la disipación del HOZ1GN continúe dentro de valores seguros.

Nota: La reducción de corriente puede mejorar la confiabilidad del sistema LED, pero siempre debe evaluarse en función de la luminosidad final obtenida en el equipo reparado.

Modelos Firmware Fallas Comentarios

Comentarios &
Soporte Técnico

Comparte fallas, soluciones, firmware probado, imágenes técnicas y experiencias de reparación para ayudar a otros técnicos. Todos los aportes pasan por revisión antes de publicarse.

Tu comentario técnico

El formulario está visible, pero solo los usuarios con acceso pueden enviarlo.

Este espacio es solo para clientes con cuenta activa.
