NOBLEX DK55X6500

Descargas NOBLEX DK55X6500: firmware USB, diagramas, manuales y dumps eMMC (PDF/ZIP)

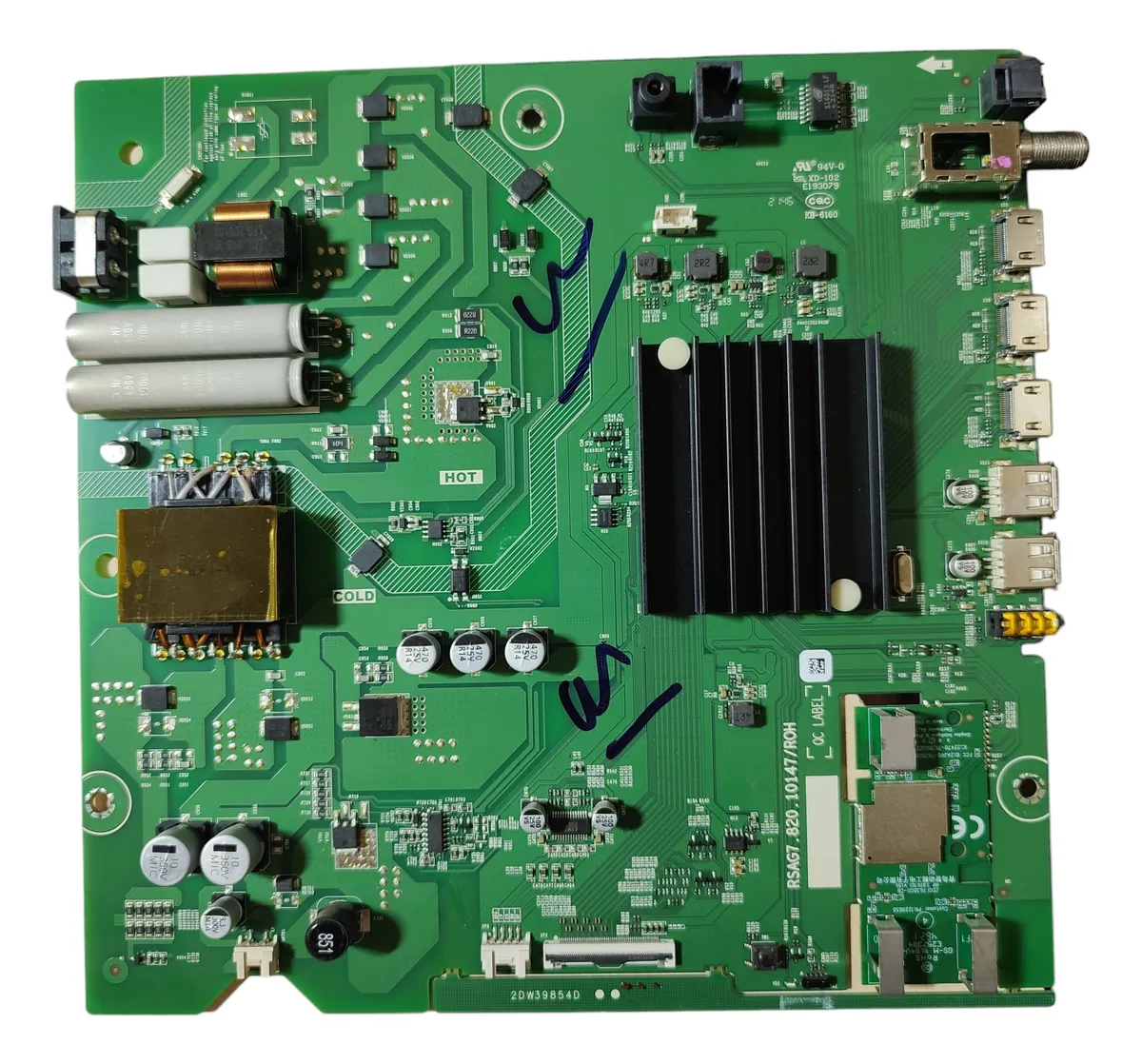

Marca: NOBLEX Modelo: DK55X6500 Placa: RSAG7.820.10147 Chasis: MTK9602
NOBLEX DK55X6500
Descarga disponible a miembros con suscripción activa.
DESCARGAS DISPONIBLES
Firmware, diagramas, manuales y datos de memoria
  • Actualización de Firmware por USB — NOBLEX DK55X6500
  • Firmware — Instalación Forzada por USB NOBLEX DK55X6500
  • Actualización de Firmware por USB — RSAG7.820.10147 (MT9602)
  • Firmware — Instalación Forzada por USB RSAG7.820.10147
  • Diagrama — RSAG7.820.10147
  • Lista de Componentes — RSAG7.820.10147
  • Manual de Usuario — NOBLEX DK55X6500
  • Manual Service — NOBLEX DK55X6500
  • Manual Service — MT9602 / RSAG7.820.10147
  • Datos de Memoria / DUMP — NOBLEX DK55X6500 (eMMC) Programador AU6438BS
  • Datos de Memoria / DUMP — NOBLEX DK55X6500 (eMMC) Programador RT809H
  • Datos de Memoria / DUMP — RSAG7.820.10147 (eMMC) Programador AU6438BS
  • Datos de Memoria / DUMP — RSAG7.820.10147 (eMMC) Programador RT809H
Información técnica
Información técnica NOBLEX DK55X6500
Datos técnicos y documentación disponible para diagnóstico
Info detallada

Info detallada

Ficha
Empresa / Marca
NOBLEX
DK55X6500
Modelo
DK55X6500
Chasis
MTK9602
Matriz
HISENSE
Control remoto
EN2I30
SoC / MainChip
MEDIATEK MT9602
Modelo compatible
HISENSE 55A641GSV · PHILCO PLD55US21A · SANYO LCE55SU1500 · ASHIMA AS55US21
Placas y conectividad
MainBoard + PowerBoard
RSAG7.820.10147
Wifi
ZDGF7638GU-CB
Panel Display
3840×2160 · UHD · V-by-One 8 lane · 12V / 0.84A

Documentación técnica

Manual de Usuario — NOBLEX DK55X6500
Manual_Usuario_DK55X6500
8.85 MiB Descargado 22 veces Descarga VIP
Manual Service — NOBLEX DK55X6500
Sin Info: por el momento
Descargas: No especificadas Descarga VIP
Diagrama — RSAG7.820.10147
RSAG7.820.10147
409.75 KiB Descargado 839 veces Descarga VIP
Lista de Componentes — RSAG7.820.10147
Part.Description.10147
313.53 KiB Descargado 247 veces Descarga VIP
Manual Service — MT9602 / RSAG7.820.10147
Manual_Service_MT9602_10147
2.04 MiB Descargado 763 veces Descarga VIP
Nota: verificar compatibilidad de placa, panel y versión de firmware antes de aplicar reprogramaciones o cambios internos.

Firmware por USB — NOBLEX DK55X6500 / RSAG7.820.10147 (Actualización + Forzado)

Firmware por USB

NOBLEX DK55X6500 — Actualización de Firmware por USB

Instalación normal desde menú del televisor
Instrucciones

Instrucciones de actualización con pendrive

  • Descomprimir el paquete .zip descargado hasta obtener el archivo con extensión .bin.
  • Copiar el archivo al pendrive y asegurarse de que no existan otros archivos dentro del USB.
  • Insertar el pendrive en un puerto USB del televisor.
  • Ingresar a Menú → Ajustar → Servicio de asistencia → Actualización de sistema y seleccionar Actualizar desde USB.
  • Confirmar en Reiniciar para iniciar la carga del firmware y esperar hasta que finalice.
  • Al terminar, restaurar el TV a valores de fábrica desde Menú → Ajustar → Servicio de asistencia → Restaurar a los valores de fábrica y completar la configuración inicial.

Este método sirve cuando el televisor aún permite navegar por el menú. Si el sistema no inicia correctamente, puede requerirse la instalación forzada.

  • MT9602_UHD_10147_K1117.zip (Descargas: No especificadas)
    DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCIÓN ACTIVA
Firmware forzado por USB

NOBLEX DK55X6500 — Instalación Forzada de Firmware por USB

Recuperación forzada desde arranque
Instrucciones

Guía de instalación forzada con pendrive

  • Extraer el archivo del firmware descargado y preparar el pendrive sin otros contenidos.
  • Copiar el archivo al USB e insertarlo en uno de los puertos del televisor.
  • Desenchufar el equipo de la corriente y esperar aproximadamente 5 segundos.
  • Volver a enchufar la TV y presionar una vez la tecla de encendido del control remoto.
  • Esperar a que aparezca la interfaz de instalación y dejar que el proceso se complete por completo.
  • Después de actualizar, ejecutar un reset de fábrica desde el menú de asistencia y realizar la configuración inicial del televisor.

No cortar la alimentación eléctrica durante la carga. Una interrupción puede dejar la memoria del sistema corrupta.

  • MT9602_UHD_10147_K1117.zip (Descargas: No especificadas)
    DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCIÓN ACTIVA
Firmware por USB

RSAG7.820.10147 — Actualización de Firmware por USB

Firmware para plataforma MT9602
Instrucciones

Procedimiento de actualización normal desde USB

  • Descomprimir la versión de firmware elegida; dentro del paquete se obtiene un archivo con extensión .bin.
  • Guardar ese archivo en un pendrive limpio, sin otros documentos ni carpetas extra.
  • Conectar el USB al televisor y entrar en Menú → Ajustar → Servicio de asistencia → Actualización de sistema.
  • Seleccionar Actualizar desde USB y confirmar en Reiniciar para comenzar la instalación.
  • Esperar varios minutos hasta que la actualización concluya por completo.
  • Para cerrar el proceso, restaurar la TV a valores de fábrica y volver a hacer la configuración inicial.

Elegir la versión correcta según la placa y el modelo compatible. Cargar una variante equivocada puede provocar logo incorrecto o fallas de imagen.

  • MT9602_UHD_10147_K1117.zip (553.6 MiB) (Descargado 627 veces)
    DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCIÓN ACTIVA
  • MT9602_UHD_10147_L0225.zip (579.03 MiB) (Descargado 157 veces)
    DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCIÓN ACTIVA
  • MT9602_UHD_10147_L0311.zip (579.04 MiB) (Descargado 107 veces)
    DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCIÓN ACTIVA
Firmware forzado por USB

RSAG7.820.10147 — Instalación Forzada de Firmware por USB

Carga de rescate desde arranque
Instrucciones

Secuencia de instalación forzada con pendrive

  • Extraer el contenido del firmware elegido antes de copiarlo al USB.
  • Copiar el archivo al pendrive y verificar que no existan otros archivos adicionales.
  • Insertar el pendrive en el televisor y desconectar la alimentación eléctrica durante unos segundos.
  • Volver a conectar la corriente y pulsar una sola vez el botón de encendido del control remoto.
  • Cuando aparezca la interfaz de instalación, esperar a que la actualización termine sin interrumpirla.
  • Luego realizar un reset de fábrica desde el menú del TV y configurar nuevamente el equipo.

Este método es útil cuando el software está dañado y no conviene depender del ingreso al menú normal del sistema.

  • MT9602_UHD_10147_K1117.zip (Descargas: No especificadas)
    DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCIÓN ACTIVA
  • MT9602_UHD_10147_L0225.zip (Descargas: No especificadas)
    DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCIÓN ACTIVA
  • MT9602_UHD_10147_L0311.zip (Descargas: No especificadas)
    DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCIÓN ACTIVA
Dump memoria
Datos de Memoria / DUMP — NOBLEX DK55X6500
Lecturas eMMC para programadores AU6438BS y RT809H, útiles para recuperación de software cuando el sistema no inicia.
DUMP eMMC DK55X6500 RT809H / AU6438BS

Archivos de memoria — NOBLEX DK55X6500

Descargas disponibles para lectura eMMC del equipo según el programador utilizado.

ARCHIVOS DISPONIBLES
NOBLEX_DK55X6500_EMMC_AU6438BS.zip
Tamaño: 1.69 GiB
Descargado 0 veces
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCIÓN ACTIVA
NOBLEX_DK55X6500_EMMC_RT809H.zip
Tamaño: 1.64 GiB
Descargado 0 veces
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCIÓN ACTIVA

Instrucciones de lectura / regrabación — NOBLEX DK55X6500

PROCEDIMIENTO
Elegir el archivo correspondiente al programador que se va a usar: AU6438BS o RT809H.
Descomprimir el archivo usando 7Zip o Winrar.
Una vez extraído el contenido, se obtienen los archivos de lectura eMMC: BOOT1, BOOT2 y EMMC.
NOTA TÉCNICA

Nota: En NOBLEX DK55X6500, un dump es literalmente un volcado de memoria: lo que estaba guardado dentro del chip se guarda en un archivo. Sirve para restaurar la memoria si quedó corrupta por una actualización fallida, un corte de energía o un firmware incorrecto, permitiendo recuperar el arranque.

Dump memoria
Datos de Memoria / DUMP — RSAG7.820.10147
Archivos eMMC para programadores AU6438BS y RT809H, usados como respaldo o recuperación de software en la placa.
DUMP eMMC RSAG7.820.10147 RT809H / AU6438BS

Archivos de memoria — RSAG7.820.10147

Imagen eMMC disponible para esta placa en dos variantes de programador.

ARCHIVOS DISPONIBLES
EMMC_55UHD_10147_AU6438BS.zip
Tamaño: 1.69 GiB
Descargado 45 veces
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCIÓN ACTIVA
EMMC_55UHD_10147_RT809H.zip
Tamaño: 1.64 GiB
Descargado 63 veces
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCIÓN ACTIVA

Instrucciones de lectura / regrabación — RSAG7.820.10147

PROCEDIMIENTO
Seleccionar la versión del dump según el hardware de grabación disponible: AU6438BS o RT809H.
Abrir el archivo comprimido con 7Zip o Winrar para extraer el contenido completo.
Después de la extracción quedan disponibles los archivos de la lectura eMMC: BOOT1, BOOT2 y EMMC.
NOTA TÉCNICA

Nota: En RSAG7.820.10147, el dump se usa como imagen de rescate porque contiene los datos que la placa necesita para iniciar. Sirve para recuperar equipos con logo fijo, reinicios o pantalla negra por corrupción de firmware, escribiendo directamente en la memoria sin depender del menú o del USB.

Soporte y aportes — NOBLEX DK55X6500
Menú Service • Reset • Cambio de logo • Backlight • UART • Clave parental • Aportes
Service TV Reset TV Logo TV Backlight TV UART Clave parental Panel Doble imagen Service Main Reset Main Logo Main Backlight Main

Menú Service / Modo Fábrica — NOBLEX DK55X6500

Cambiar parámetros internos sin conocer su función puede dejar el televisor inoperable.

Encender el TV.
Presionar INPUT y seleccionar cualquier fuente de señal.
Ingresar al MENU con el botón de engranaje del control remoto.
Ir a Sonido → Configuración Salida de Audio → Balance y dejar seleccionado Balance sin pulsar OK.
Ingresar la secuencia 1 9 6 9 hasta que aparezca una M en la esquina superior izquierda.
Pulsar nuevamente MENU para abrir el menú de service y salir luego con power off.

Nota: Antes de cambiar cualquier parámetro, conviene anotar los valores originales para poder volver atrás.

Reset / Restaurar a valores de fábrica — NOBLEX DK55X6500

El reset borra configuraciones y deja el equipo en un estado similar al de fábrica.

Método por menú de usuario: entrar a MENU → Ajustar → Servicio de asistencia → Restaurar a los valores de fábrica.
Confirmar en Aceptar y esperar el reinicio automático del televisor.
Al encender nuevamente, realizar el procedimiento de configuración inicial.
Método por menú service: ingresar al menú técnico y seleccionar Option → OK → Clean All.
Dejar que el equipo reinicie y luego completar de nuevo la puesta en marcha inicial.

Nota: Es un recurso útil cuando hay errores de configuración, bloqueos de software o luego de cargar otro firmware.

Modificar marca o logo — NOBLEX DK55X6500

El cambio de logo puede ser necesario después de reemplazar la placa, reinstalar firmware o regrabar memoria.

Entrar al menú de service desde MENU → Ajustar → Sonido → Balance, sin pulsar OK sobre Balance, e ingresar 1 9 6 9.
Con el menú de fábrica en pantalla, navegar hasta Factory → Options → Logo.
Cambiar la marca con las teclas izquierda o derecha del control remoto.
Si el logo correcto no aparece, usar Welcome o Smart TV como logo genérico.
Apagar la TV, volver a encenderla y luego restaurar a valores de fábrica desde el menú de asistencia.
Verificar que la marca mostrada al arranque coincida con la configuración elegida.

Nota: La disponibilidad de logos depende de la versión de firmware instalada y de la configuración cargada en la placa.

Backlight: Bajar corriente a LEDs — NOBLEX DK55X6500

Retirar las resistencias R728 y R729 de 4.7 ohm cada una.

Nota: La modificación es tentativa y queda a criterio del técnico. Menor corriente implica menos brillo, por lo que cada unidad debe ajustarse según el resultado obtenido.

Conexión UART / DEBUG — NOBLEX DK55X6500

UART es un protocolo de comunicación serie simple usado para intercambio de datos entre dos dispositivos.

Identificar la resistencia R93 como línea Rx.
Identificar la resistencia R98 como línea Tx.

Nota: La publicación aporta solo la ubicación de Rx y Tx; no se detallan parámetros adicionales de conexión en el contenido provisto.

Aporte: clave maestra de control parental — NOBLEX DK55X6500

Se publicó un aporte de usuario para desbloqueo parental cuando el equipo no permite entrar a los menús.

La clave maestra reportada para el bloqueo parental es 0532.

Nota: Este dato fue compartido como experiencia práctica por usuarios del foro y figura como aporte real dentro del contenido recibido.

Aporte: panel derecho en corto / prueba con cinta en pines — NOBLEX DK55X6500

Se reportó un caso donde el lado derecho del panel presentaba un corto mientras que del lado izquierdo la imagen se veía correctamente.

El usuario indicó que al tapar pines del panel el comportamiento iba mejorando.
Luego agregó como referencia que el equipo quedó mejor tapando al menos 16 pines.

Nota: Se trata de un caso real compartido por usuario. En el texto no se publica una solución final confirmada ni una guía definitiva de reparación.

Aporte: doble imagen tras cambio de placa — RSAG7.820.10147

Se informó un caso de un TV Sanyo con la placa original quemada donde se instaló una placa Hisense de la misma familia y el resultado fue doble imagen.

También se indicó que el equipo fue reseteado y la falla continuó, sin publicarse en el contenido una solución concreta para corregir ese comportamiento.

Nota: El caso queda registrado como antecedente real de compatibilidad parcial de placa, pero no hay procedimiento resuelto dentro del material entregado.

Menú Service / Modo Fábrica — RSAG7.820.10147

La placa comparte un método de acceso al menú técnico que debe usarse solo con conocimiento previo de los parámetros internos.

Encender el equipo y seleccionar cualquier fuente con INPUT.
Entrar en MENU → Ajustar → Sonido → Balance y dejar Balance seleccionado sin confirmar.
Ingresar la combinación 1 9 6 9 hasta ver la letra M en pantalla.
Pulsar MENU para que aparezca el menú de service.
Para salir, apagar el equipo mediante power off.

Nota: En esta placa, cambios de panel, logo o ajustes de fábrica suelen depender del menú técnico y de la versión de firmware cargada.

Reset / Restaurar a valores de fábrica — RSAG7.820.10147

La restauración de fábrica limpia datos del usuario y devuelve la configuración del software a un estado inicial.

Por menú de usuario: ir a MENU → Ajustar → Servicio de asistencia → Restaurar a los valores de fábrica.
Aceptar el reinicio y esperar a que el televisor complete el borrado automáticamente.
Al volver a encender, repetir el asistente de configuración inicial.
Por menú service: ingresar al modo técnico y usar Option → OK → Clean All.
Después del reinicio, volver a configurar el equipo desde cero.

Nota: El reset no reemplaza una reprogramación de memoria cuando el software interno está severamente dañado.

Modificar marca o logo — RSAG7.820.10147

Este ajuste se utiliza cuando la placa muestra otra marca al arranque o cuando se reemplazó por una variante de otro modelo compatible.

Entrar al service menu desde MENU → Ajustar → Sonido → Balance, sin confirmar sobre Balance, y marcar 1 9 6 9.
Abrir el menú de fábrica y navegar hasta Factory → Options → Logo.
Buscar la marca adecuada con las teclas izquierda y derecha del control remoto.
Si la marca deseada no aparece, dejar Welcome o Smart TV como opción genérica.
Salir apagando la TV, encenderla nuevamente y hacer un reset de fábrica para aplicar el cambio.
Comprobar en el siguiente arranque que el logo cargado sea el esperado.

Nota: En casos de doble imagen o de incompatibilidad parcial de placa, cambiar el logo por sí solo no garantiza resolver todos los problemas de configuración.

Backlight: Bajar corriente a LEDs — RSAG7.820.10147

Retirar las resistencias R728 y R729, ambas de 4.7 ohm.

Nota: La reducción de corriente debe evaluarse en cada unidad porque impacta de forma directa sobre el brillo final del backlight.

Modelos Firmware Fallas Comentarios

Comentarios &
Soporte Técnico

Comparte fallas, soluciones, firmware probado, imágenes técnicas y experiencias de reparación para ayudar a otros técnicos. Todos los aportes pasan por revisión antes de publicarse.

Tu comentario técnico

El formulario está visible, pero solo los usuarios con acceso pueden enviarlo.

Este espacio es solo para clientes con cuenta activa.
