NOBLEX DM43X7100

Descargas NOBLEX DM43X7100: firmware USB, manual usuario, diagrama, manual service y dump eMMC (PDF/ZIP/RAR)

Marca: NOBLEX Modelo: DM43X7100 Placa: 5800-A7M32B-0P10 Chasis: 7M32B
NOBLEX DM43X7100
Descarga disponible para miembros con suscripción activa.
DESCARGAS DISPONIBLES
Firmware, manuales, diagramas, archivos técnicos y memorias
  • Firmware — Instalación forzada por USB NOBLEX DM43X7100
  • Actualización de firmware por USB — 7M32B
  • Firmware — Instalación forzada por USB 7M32B
  • Diagrama / Lista de Componentes — 5800-A7M32B-0P10
  • Archivo adicional — 5800-A7M32B-0P10-C
  • Manual de Usuario — NOBLEX DM43X7100
  • Manual Service — NOBLEX DM43X7100
  • Datos de Memoria / PinOut / DUMP — NOBLEX DM43X7100 (eMMC)
  • Datos de Memoria / PinOut / DUMP — 7M32B (eMMC)
Información técnica
Información técnica NOBLEX DM43X7100
Datos técnicos y documentación detectada
Info detallada

Info detallada

Ficha
Empresa / Marca
NOBLEX
DM43X7100
Modelo
DM43X7100
Chasis
7M32B
Matriz
SKYWORTH
Control remoto
Sin Info: por el momento
Modelo compatible
MOTOROLA MT43Y002A1B

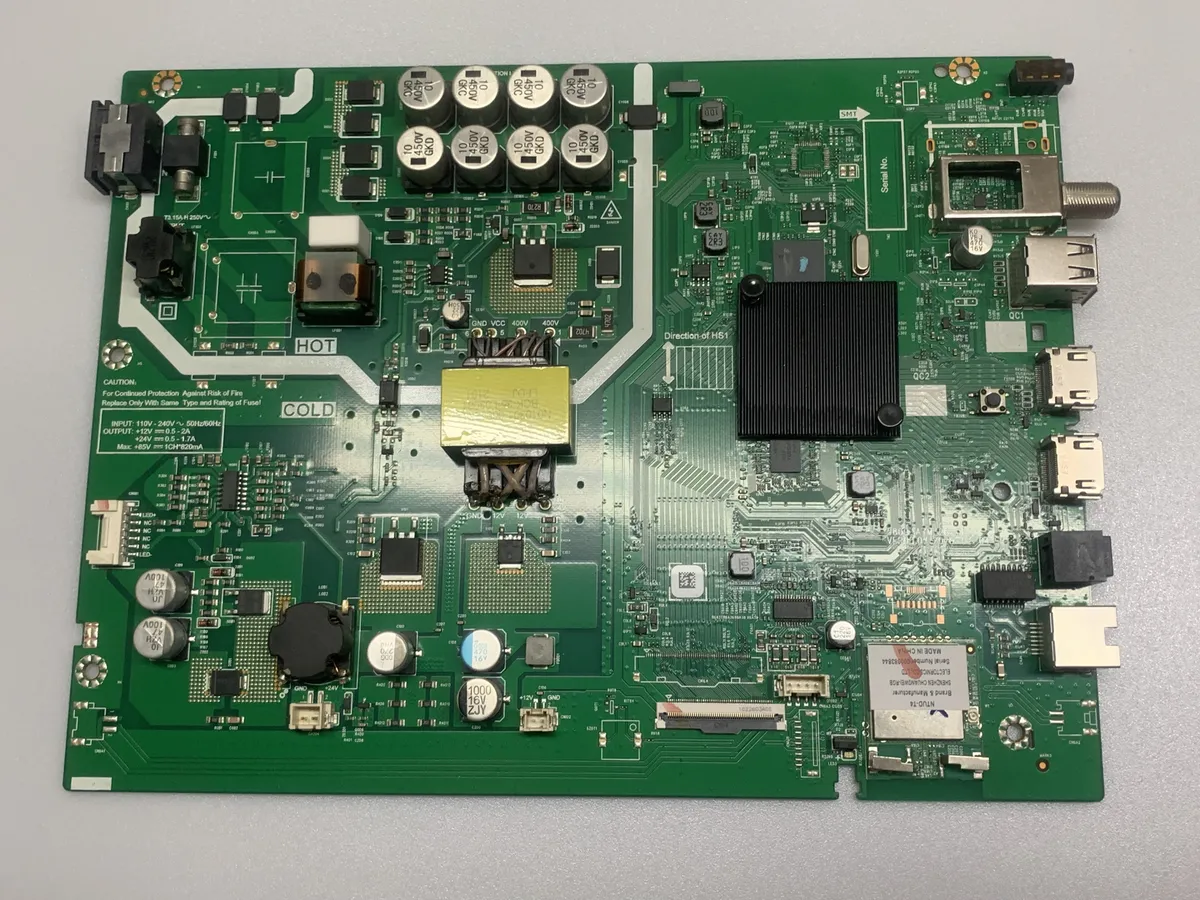

Placas y conectividad
MainBoard + PowerBoard
5800-A7M32B-0P10
Panel Display
SKYWORTH SDL430FY(BD0-F30) · BOE HV430FHB-F90 CELL · 1920×1080 · FHD · 60Hz · LVDS (2 ch, 8-bit)
Panel Display
SKYWORTH SDL430FY(LD0-F90) · LGD LC430DUQ-SKA3 CELL · 1920×1080 · FHD · 60Hz · LVDS (2 ch, 8-bit)
Wifi
NTUD-T4
MainChip
Sin Info: por el momento

Documentación técnica

Manual de Usuario — NOBLEX DM43X7100
Manual_Usuario_DM43X7100
9.82 MiB Descargado 104 veces Descarga disponible
Manual Service — NOBLEX DM43X7100
Sin Info: por el momento
Descargas: No especificadas Descarga disponible
Diagrama / Lista de Componentes — 5800-A7M32B-0P10
5800-A7M32B-0P10
4.75 MiB Descargado 1098 veces Descarga disponible
Archivo adicional — 5800-A7M32B-0P10-C
5800-A7M32B-0P10-C
3.61 MiB Descargado 198 veces Descarga disponible
Nota: modificar parámetros internos del menú de servicio sin conocer su función puede generar fallas permanentes en el equipo.

Firmware por USB — 7M32B / NOBLEX DM43X7100 (Actualización + Forzado)

Firmware forzado por USB

NOBLEX DM43X7100 — Instalación Forzada de Firmware por USB

Recuperación automática desde pendrive
Instrucciones

Instrucciones de instalación forzada con pendrive

  • Descomprimir el archivo descargado hasta obtener upgrade_loader_no_tvconfig.pkg.
  • Copiar ese archivo al pendrive y verificar que el USB no contenga otros archivos adicionales.
  • Apagar el televisor y desconectarlo de la red eléctrica antes de insertar el pendrive.
  • Conectar el pendrive en uno de los puertos USB del TV.
  • Volver a energizar el equipo y encenderlo con el control remoto; la instalación comienza sola y tarda alrededor de 10 minutos.

Este método reinstala el sistema desde USB. Si la falla está en fuente, mainboard o panel, el firmware no corrige el problema por sí solo.

  • USB_7K32B_20200529.zip (Descargas: No especificadas)
    Descarga disponible para miembros con suscripción activa
Actualización de firmware por USB

7M32B — Actualización de Firmware por USB

Carga normal desde menú de software
Instrucciones

Guía de actualización por USB desde menú

  • Descomprimir el archivo descargado hasta obtener MstarUpgrade.bin.
  • Copiar el archivo al pendrive y dejar el USB libre de otros archivos para evitar errores de detección.
  • Insertar el pendrive en el televisor y encender el equipo.
  • Ingresar a Menú → Opciones → Actualización de software (USB) y confirmar con Aceptar.
  • Esperar a que la actualización se complete automáticamente sin desconectar el pendrive ni apagar el televisor.

Este procedimiento corresponde a la actualización normal por USB y requiere acceso al menú del sistema.

  • USB_7K32B_V1.5.1.zip (170.24 MiB) (Descargado 0 veces)
    Descarga disponible para miembros con suscripción activa
Firmware forzado por USB

7M32B — Firmware / Instalación Forzada USB

Recuperación automática con archivos de carga
Instrucciones

Procedimiento de instalación forzada para 7M32B

  • Descomprimir el archivo descargado y verificar los archivos de carga disponibles, como upgrade_loader_no_tvconfig.pkg o ACUpgradeReset.bin.
  • Copiar el contenido necesario al pendrive y dejar el dispositivo sin otros archivos ajenos al proceso.
  • Apagar el televisor, desenchufarlo de la red e insertar el pendrive en uno de los puertos USB.
  • Volver a conectar la alimentación y encender el equipo desde el control remoto.
  • Esperar el inicio automático de la instalación y no interrumpir el proceso hasta que termine por completo.

Este método está orientado a recuperación de software. Conviene usar el archivo correcto según el objetivo de reinstalación o reset.

  • USB_7K32B_UpgradeReset.zip (170.24 MiB) (Descargado 8 veces)
    Descarga disponible para miembros con suscripción activa
  • USB_7K32B_20200529.zip (924.61 MiB) (Descargado 435 veces)
    Descarga disponible para miembros con suscripción activa
Dump memoria
Datos de Memoria / PinOut / DUMP — NOBLEX DM43X7100
Archivo eMMC para regrabación con programador en equipos con software dañado o arranque inestable.
DUMP PINOUT eMMC DM43X7100

Archivos de memoria — NOBLEX DM43X7100

Descarga disponible para miembros con suscripción activa.

ARCHIVOS DISPONIBLES
NOBLEX_DM43X7100_EMMC.zip
Tamaño: 2.09 GiB
Descargado 65 veces
DESCARGA DISPONIBLE PARA MIEMBROS CON SUSCRIPCIÓN ACTIVA

Instrucciones de regrabación — NOBLEX DM43X7100

PROCEDIMIENTO
Sin instrucciones de paso por el momento (los puntos de conexión fueron publicados únicamente en imágenes).
NOTA TÉCNICA

DATOS: En NOBLEX DM43X7100, un dump es una copia del contenido del chip de memoria y sirve para reprogramar esa memoria cuando el televisor quedó bloqueado por software. Es una recuperación a nivel de almacenamiento: si la falla es de hardware, se debe reparar hardware.

Dump memoria
Datos de Memoria / PinOut / DUMP — 7M32B
Imagen eMMC de placa 5800-A7M32B-0P10 para reprogramación y recuperación de arranque.
DUMP PINOUT eMMC 7M32B

Archivos de memoria — 7M32B

Descarga disponible para miembros con suscripción activa.

ARCHIVOS DISPONIBLES
7M32B-43FHD-EMMC_AUTO_ISP_141.zip
Tamaño: 1.21 GiB
Descargado 0 veces
DESCARGA DISPONIBLE PARA MIEMBROS CON SUSCRIPCIÓN ACTIVA

Instrucciones de regrabación — 7M32B

PROCEDIMIENTO
Sin instrucciones de paso por el momento (los puntos de conexión fueron publicados únicamente en imágenes).
NOTA TÉCNICA

DATOS: En NOBLEX DM43X7100, el dump sirve cuando el software interno está tan dañado que ni siquiera entra a recovery. Se escribe con programador y se usa como rescate para que la placa vuelva a iniciar y recién ahí poder hacer ajustes o actualizaciones normales.

Soporte y aportes — NOBLEX DM43X7100
Menú Service • Modo M • Backlight • eMMC • Fuente • T-CON • Compatibilidad
Service Modo M Backlight eMMC UART Fuente T-CON

Menú Service / Modo Fábrica — NOBLEX DM43X7100 / 7M32B

Se detectaron dos variantes reales para ingresar al menú de servicio: una para el modelo NOBLEX DM43X7100 y otra para la plataforma 7M32B.

En el NOBLEX DM43X7100, encender el TV, seleccionar CATV, presionar SOURCE e ingresar 3 1 9 5.
Al completar la secuencia se muestra Factory/Service OSD Menus.
En la plataforma 7M32B el método es similar, pero el paso previo indicado es seleccionar modo TV en lugar de CATV.
Para salir del menú técnico en cualquiera de las variantes, apagar el televisor con power off.

Nota: Cambiar opciones internas sin conocer su función puede dejar la TV mal configurada o inoperable.

Instructivo para salir de Modo M — NOBLEX DM43X7100 / 7M32B

Cuando aparece la leyenda MODO M en la parte superior izquierda, el TV quedó en un modo técnico de fábrica.

Ingresar a MENU → Opciones Avanzadas y cargar el código 3 1 9 5 para abrir el menú de fábrica.
Entrar en System Setting y desactivar las opciones HOTKEY y Aging Mode.
Apagar el equipo, volver a encenderlo y verificar que la leyenda ya no aparezca en pantalla.

Nota: Este procedimiento fue publicado tanto para el modelo como para la plataforma 7M32B.

Backlight: bajar corriente a LEDs — NOBLEX DM43X7100 (7M32B)

Se detectó una modificación real sobre el controlador 0Z9902DGN para reducir la corriente de los LEDs.

Identificar las resistencias vinculadas al pin 10 de U0B1: 0Z9902DGN: R3B3 2.7 ohm, R3B4 2 ohm, R3B5 2 ohm, R3B6 2 ohm y R3B7 100K.
La reforma publicada consiste en retirar R3B4 y R3B5.
Como aporte adicional de comunidad, se informó que esa extracción reduce aproximadamente un 40% la corriente de LEDs.

Nota: Bajar corriente reduce brillo. El ajuste final queda a criterio del técnico según el estado de las tiras y el nivel de luz aceptable.

Aporte técnico: lectura y grabación eMMC — NOBLEX DM43X7100

Se publicaron experiencias reales de taller sobre grabación eMMC por ISP y también sobre reprogramación fuera de placa.

Una de las experiencias indica puentear el cristal, retirar dos resistencias, sacar el LDO y conectar el VCC del RT809H donde iba el pin 2; luego energizar la mainboard.
También se aclaró que no siempre es obligatorio retirar el LDO: como alternativa, puede colocarse un diodo Schottky entre la salida del regulador y el VCC del RT809H, con el ánodo orientado hacia el programador.
En otro caso se informó que por ISP no funcionó correctamente, por lo que se terminó retirando la eMMC, grabándola en zócalo y volviéndola a colocar.
Según ese aporte, las dos placas terminaron funcionando luego de la regrabación fuera de placa.

Nota: Cuando sea posible, conviene hacer respaldo previo de la memoria original antes de escribir un archivo de reemplazo.

Aporte técnico: logo fijo, UART y actualización posterior — NOBLEX DM43X7100

Se reportó un caso real donde el TV encendía, quedaba en logo y luego pasaba a standby. También se compartieron pruebas por UART, CRT y eMMC.

Por UART se informó el error: [ERROR] _get_new_map_format_from_env:548: get MI_KERNEL_POOL3_ADR fail.
En consola CRT se ingresó a debug con Enter, se probó recovery y luego se usaron comandos como usb start 2 y emmcbin 2 para guardar boots y bin en pendrive.
La memoria reportada fue THGBMJG6C1LBAIL. En el mismo caso se cableó por ISP, se retiraron resistencias de CLK y CMD, se quitó el regulador de 1.8V, se alimentó con 3.3V externos y se logró leer/grabar correctamente.
Tras cargar la eMMC, el equipo arrancó, se restableció a fábrica y quedó funcionando; pero después de conectarlo a red apareció una actualización, se instaló y el TV volvió a caer en logo y standby.
Otro reporte indicó que al grabar la eMMC el TV revivió, pero quedó con fallas de WiFi: varias redes daban error de contraseña o aparecían como conectadas sin acceso a internet, incluso después de restaurar ajustes y actualizar.

Nota: Los aportes sugieren precaución con actualizaciones posteriores a una regrabación de eMMC, porque el equipo puede volver a fallar o quedar con funciones parciales.

Aporte técnico: reemplazo de OZ5311GN por NCP1271 — NOBLEX DM43X7100

Se publicó una reforma de fuente después de una descarga, reemplazando OZ5311GN por NCP1271.

En pin 1, desvincular los componentes periféricos de ese pin y colocar una resistencia de 10k a masa.
En pin 8, desvincular también los periféricos y agregar una resistencia de 10k a los 300V.
La recomendación publicada fue verificar primero la etapa de control antes de energizar el sector primario.

Nota: Esta es una reforma compartida por comunidad; conviene revisar compatibilidad eléctrica completa antes de adoptarla de forma definitiva.

Aporte técnico: desgarro en imagen y flex T-CON — NOBLEX DM43X7100

Se publicó un caso real con síntoma de desgarro en imagen y una solución práctica aplicada sobre el flex de la T-CON.

Síntoma informado: desgarro visible en pantalla, incluso después de haber cambiado los LEDs y revisar flex y placa T-CON.
Solución compartida: colocar cinta sobre un lateral del flex que sale de la placa T-CON.

Nota: Se trata de una solución de campo reportada por comunidad. Otro usuario comentó una falla lateral izquierda y probó tapado de líneas sin resolverla, por lo que no siempre el síntoma responde igual.

Aporte de compatibilidad — NOBLEX DM43X7100

Se publicó como compatibilidad adicional de comunidad el modelo Admiral AD43E20.

Nota: Este dato corresponde a un aporte de usuario y debe validarse en taller según panel, software y revisión de placa.
