NOBLEX DM50X7550 / DM50X7550PI

Descargas NOBLEX DM50X7550 / DM50X7550PI: firmware USB, logos por USB, diagramas, dumps y manual service (PDF/RAR/ZIP)

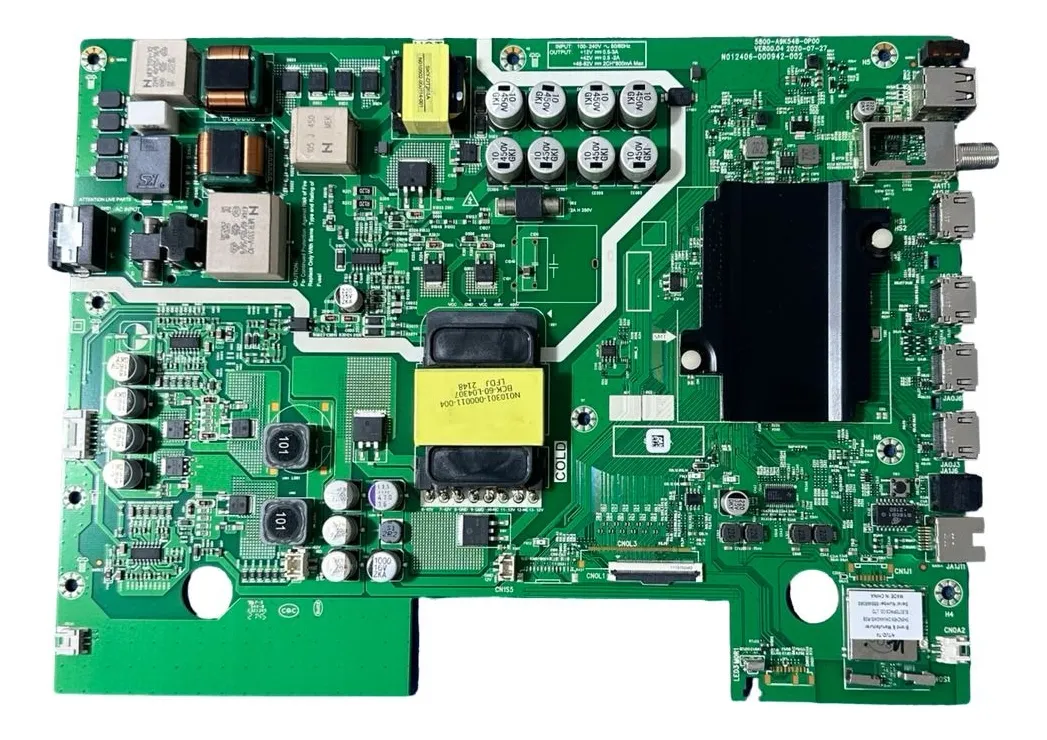

Marca: NOBLEX Modelo: DM50X7550 / DM50X7550PI Placa: 5800-A9K54B-0P00 Chasis: 9K54B / A9K54B
NOBLEX DM50X7550 / DM50X7550PI
Descarga disponible a miembros con suscripcion activa.
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCION ACTIVA
Firmware, logos por USB, diagramas, manual service y memorias eMMC
  • Firmware — Instalación forzada por USB NOBLEX DM50X7550 / DM50X7550PI
  • Configurar mainboard / Project ID / Modificar Logo por USB — NOBLEX DM50X7550 / DM50X7550PI
  • Firmware — Instalación forzada por USB 9K54B / A9K54B
  • Configurar Mainboard / Project ID — 9K54B / A9K54B
  • Manual Service / Diagrama — NOBLEX DM50X7550 / DM50X7550PI
  • Diagrama — 5800-A9K54B-0P00
  • Manual Service — 9K54B / A9K54B
  • Datos de Memoria / DUMP — NOBLEX DM50X7550 (eMMC)
  • Datos de Memoria / PinOut / DUMP — 9K54B / A9K54B (eMMC)
Información técnica
Información técnica NOBLEX DM50X7550 / DM50X7550PI
Datos técnicos reales y documentación disponible para descarga
Info detallada

Info detallada

Ficha
Empresa / Marca
NOBLEX
DM50X7550 / DM50X7550PI
Modelo
DM50X7550 / DM50X7550PI
Chasis
9K54B / A9K54B
Matriz
SKYWORTH
Control remoto
Sin Info: por el momento
Modelo compatible
NOBLEX DM50X7550 · NOBLEX DM50X7550PI · MOTOROLA MT50Y003A1B
Placas y conectividad
MainBoard + PowerBoard
5800-A9K54B-0P00
Panel Display
CHOT CV500U2-T01 CELL · 3840×2160 · UHD · 60Hz · V-by-One 8 lane · 12.0V / 2.72A
Chip / SoC
MEDIATEK MT9602
Tipo de memoria
eMMC

Documentación técnica

Manual Service / Diagrama — NOBLEX DM50X7550 / DM50X7550PI
Sin Info: por el momento
Descargas: No especificadas Descarga disponible a miembros con suscripcion activa
Diagrama — 5800-A9K54B-0P00
5800-A9K54B-0P00
1.1 MiB Descargado 2003 veces Descarga disponible a miembros con suscripcion activa
Manual Service — 9K54B / A9K54B
Manual_Service_9K54B
8.64 MiB Descargado 723 veces Descarga disponible a miembros con suscripcion activa
Nota: cualquier cambio interno sobre menú de servicio, logo, panel o memoria debe realizarse con respaldo previo y criterio técnico.

Firmware por USB — 9K54B / A9K54B / NOBLEX DM50X7550 (Forzado + TVConfig/Logo)

Firmware forzado por USB

NOBLEX DM50X7550 / DM50X7550PI — Instalación Forzada de Firmware por USB

Reinstalación por arranque desde pendrive
Instrucciones

Instrucciones de instalación forzada con pendrive

  • Descomprimir el archivo descargado hasta obtener un único archivo con extensión .bin.
  • Copiar el archivo al pendrive y verificar que el USB no tenga otros datos adicionales.
  • Apagar el televisor y desconectarlo de la red eléctrica antes de insertar el pendrive.
  • Conectar el USB en el puerto USB 2.0 del TV.
  • Volver a enchufar el equipo manteniendo presionada la tecla POWER del televisor; soltar el botón cuando aparezca Software Upgrade.
  • Al finalizar, realizar un reset de fábrica desde Menú → Ajustes avanzados → Preferencias del dispositivo → Información → Reset de fábrica → Restaurar a los valores de fábrica.

Este método reinstala el software desde USB. Si la avería es de fuente, panel o componentes dañados en la placa, la carga del firmware no resuelve la falla de hardware.

  • USB_9K54B_Upgrade_20210113.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripcion activa
TVConfig / Logo por USB

NOBLEX DM50X7550 / DM50X7550PI — Carga de Logo por USB (Project ID)

Pack de logos UHD para actualización desde modo service
Instrucciones

Instrucciones para cargar logo desde pendrive

  • Descomprimir el archivo hasta obtener la carpeta Android_9216_tvconfig.
  • Copiar los archivos al pendrive y dejar el USB sin otros contenidos.
  • Insertar el pendrive en uno de los puertos USB del televisor encendido.
  • Ingresar al modo service; si no se dispone de control numérico, usar alguno de los métodos alternativos publicados para este chasis.
  • Entrar en Update Datas, seleccionar Update Logo y confirmar con Ok hasta visualizar el mensaje Success.
  • Luego ingresar en Others, ejecutar Out Factory Reset, esperar el apagado del equipo y comprobar el cambio al encender nuevamente.

El pack incluye logos UHD para BGH, TOP HOUSE, NOBLEX, PHILCO, SANYO, MOTOROLA y una opción genérica SMART TV. Si el logo correcto no figura en la lista del menú, este método permite cargarlo por USB.

  • 9K54B_UHD_LOGOS.zip (Descargas: No especificadas)
    Descarga disponible a miembros con suscripcion activa
Firmware forzado por USB

9K54B / A9K54B — Instalación Forzada de Firmware por USB

Paquetes de firmware para chasis con placa 5800-A9K54B-0P00
Instrucciones

Guía de instalación forzada con pendrive

  • Extraer el archivo descargado hasta dejar listo un único archivo .bin.
  • Guardar el archivo en un USB limpio, sin otros archivos dentro de la memoria.
  • Desconectar el televisor de la red eléctrica e insertar el pendrive en el puerto USB 2.0.
  • Conectar nuevamente la alimentación mientras se mantiene pulsado el botón POWER del TV; cuando aparezca Software Upgrade, soltar el botón y esperar la finalización.
  • Completar con una restauración a fábrica desde Menú → Ajustes avanzados → Preferencias del dispositivo → Información → Reset de fábrica → Restaurar a los valores de fábrica.

No interrumpir la energía durante la actualización. Un corte de tensión puede dejar el software incompleto y complicar el arranque posterior.

  • USB_9K54B_Upgrade_20210113.zip (956.85 MiB) (Descargado 656 veces)
    Descarga disponible a miembros con suscripcion activa
  • USB_9K54B_Upgrade_20220814.zip (1.03 GiB) (Descargado 386 veces)
    Descarga disponible a miembros con suscripcion activa
TVConfig / Logo por USB

9K54B / A9K54B — Configurar Mainboard / Project ID por USB

Carga de logos UHD mediante archivo y menú service
Instrucciones

Procedimiento para actualizar logo desde pendrive

  • Descomprimir el archivo y confirmar que se genere la carpeta Android_9216_tvconfig.
  • Copiar los archivos al pendrive y asegurarse de que el USB quede limpio.
  • Con el TV encendido, insertar el pendrive en cualquiera de los puertos USB disponibles.
  • Acceder al modo service; si no se puede ingresar con secuencia numérica, revisar los métodos alternativos con control sin números ya publicados para este chasis.
  • Ir a Update Datas, ejecutar Update Logo y aceptar la ventana emergente hasta obtener Success.
  • Después entrar en Others, seleccionar Out Factory Reset, esperar el apagado y encender para verificar el cambio de marca.

Si el logo buscado no aparece en la lista del método directo por service, esta carga por archivo USB permite restaurar o cambiar la marca del televisor.

  • 9K54B_UHD_LOGOS.zip (806.89 KiB) (Descargado 49 veces)
    Descarga disponible a miembros con suscripcion activa
Dump memoria
Datos de Memoria / DUMP — NOBLEX DM50X7550 (eMMC)
Archivo de memoria eMMC para copia o regrabación técnica del equipo con memoria THGBMJG6C1LBAIL.
DUMP eMMC DM50X7550 MEMORIA

Archivos de memoria — NOBLEX DM50X7550

Descargas disponibles para respaldo o regrabación de memoria eMMC. Descarga disponible a miembros con suscripcion activa.

ARCHIVOS DISPONIBLES
NOBLEX_DM50X7550_EMMC.part1.rar
Tamaño: 2.05 GiB
Descargado 37 veces
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCION ACTIVA
NOBLEX_DM50X7550_EMMC.part2.rar
Tamaño: 1.98 GiB
Descargado 38 veces
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCION ACTIVA

Instrucciones de conexión eMMC — NOBLEX DM50X7550

PROCEDIMIENTO
Descargar todas las partes del conjunto comprimido y descomprimir usando WinRAR sobre el primer archivo del paquete.
Aislar la línea CMD levantando un lado de R1M7 (10KΩ), donde también interviene VCCQ 1.8V.
Retirar R1M9 (0Ω) del circuito y desmontar R1M8 (22Ω) para soldar el cable correspondiente al pin CLK.
Utilizar C1M0 (4.7µF / 6.3V) como referencia de GND y VCC 3.3V durante la conexión.
Raspar la línea impresa de DAT0 / D0 según la referencia del aporte y trabajar con las señales VCC 3.3V, VCCQ 1.8V, GND, CMD, CLK y DAT0.
Antes de grabar, realizar un respaldo completo y verificar las tensiones de trabajo de la eMMC según su datasheet.
NOTA TÉCNICA

Nota: En NOBLEX DM50X7550, un dump es un archivo binario que contiene una copia completa o parcial del contenido de la memoria de la mainboard. Sirve para regrabar esa memoria con programador cuando el software interno está dañado y el equipo no puede arrancar ni actualizarse por métodos normales.

PinOut eMMC
Datos de Memoria / PinOut / DUMP — 9K54B / A9K54B
Imagen de memoria eMMC y referencia de conexión para lectura o grabación técnica con programador.
PINOUT eMMC 9K54B DUMP

Archivos de memoria — 9K54B / A9K54B

Archivo eMMC utilizado como referencia técnica para este chasis. Descarga disponible a miembros con suscripcion activa.

ARCHIVOS DISPONIBLES
B5022US6A_EMMC.part1.rar
Tamaño: 3 GiB
Descargado 52 veces
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCION ACTIVA
B5022US6A_EMMC.part2.rar
Tamaño: 1.94 GiB
Descargado 45 veces
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCION ACTIVA

Instrucciones de PinOut eMMC — 9K54B / A9K54B

PROCEDIMIENTO
Bajar ambas partes del archivo y extraer el contenido comenzando por el primer comprimido del conjunto con la última versión de WinRAR.
Para aislar la señal CMD, levantar un extremo de R1M7 de 10KΩ, donde interviene la línea VCCQ 1.8V.
Quitar R1M9 de 0Ω y extraer R1M8 de 22Ω para soldar el punto de reloj CLK.
Tomar las referencias de alimentación en C1M0, usando sus extremos como GND y VCC 3.3V.
Preparar el punto D0 / DAT0 raspando la pista indicada, y conectar las señales necesarias: VCC, VCCQ, GND, CMD, CLK y DAT0.
Como práctica recomendada, leer primero la memoria original y guardar un backup completo antes de escribir cualquier imagen.
NOTA TÉCNICA

Nota: En 9K54B / A9K54B, el dump se usa como imagen de rescate porque contiene los datos que la placa necesita para iniciar: arranque, configuración básica y partes del sistema. Sirve para recuperar equipos con logo fijo, reinicios o pantalla negra por corrupción de firmware, escribiendo directo al chip sin depender del menú o del USB.

Soporte y aportes — NOBLEX DM50X7550 / 9K54B
Menú Service • Modo M • Logo • Backlight • Fuente • Imagen doble • Aportes
Service DM50X7550 Modo M DM50X7550 Logo DM50X7550 Backlight DM50X7550 Falla backlight Service 9K54B Modo M 9K54B Logo 9K54B Backlight 9K54B Fuente / PFC Imagen doble

Menú Service / Modo Servicio / Modo Fábrica — NOBLEX DM50X7550

Para este modelo se publicaron cuatro formas de ingreso al modo service: una con control numérico y tres alternativas para controles sin números.

Con control numérico: encender el TV, seleccionar CATV o TV, esperar 20 segundos, pulsar INPUT/SOURCE e ingresar 3 1 9 5.
Al ingresar correctamente, se visualiza Factory/Service OSD Menus. Para salir, usar atrás varias veces o apagar con power off.
Procedimiento 1 sin números: repetir el encendido, elegir CATV o TV, esperar 20 segundos, presionar INPUT/SOURCE y luego hacer la secuencia Izquierda, Derecha, Izquierda, Derecha.
Procedimiento 2 sin números: después de INPUT/SOURCE, mantener presionada la tecla de ajustes hasta que aparezca el teclado virtual y seleccionar el código 3195 con las teclas de navegación y OK.
En este segundo método, esperar unos segundos a que se active el menú de servicio; para empezar a navegar, pulsar una sola vez la tecla atrás.
Procedimiento 3 sin números: encender, pulsar HOME, abrir la app E-manual y ejecutar la secuencia Izq - Der - Arriba - Abajo - OK.
En cualquiera de los métodos, salir del entorno técnico usando atrás hasta volver al modo cliente o apagando el equipo.

Nota: Cambiar parámetros internos sin conocer su función puede dejar el televisor inoperable. Anotá siempre los valores originales antes de modificar algo.

Instructivo para salir de Modo M — NOBLEX DM50X7550

Si aparece la leyenda MODO M en la esquina superior izquierda, el equipo quedó en modo de fábrica.

Entrar a MENU → Opciones Avanzadas y escribir 3 1 9 5 para abrir el menú de fábrica.
Dentro de System Setting, desactivar HOTKEY y Aging Mode, dejando Hotkey en off.
Apagar y volver a encender el televisor para comprobar que la leyenda haya desaparecido.

Nota: Este ajuste desactiva las funciones de acceso rápido de fábrica que dejan visible el modo técnico en pantalla.

Cambio de logo desde modo Service — NOBLEX DM50X7550

El cambio de marca puede ser necesario después de reemplazar la mainboard, reinstalar firmware o recuperar datos de memoria.

Ingresar al modo service con el método disponible para este chasis: seleccionar CATV o TV, esperar 20 segundos, pulsar INPUT/SOURCE e ingresar 3195 o usar una de las variantes sin números.
Una vez dentro del menú técnico, buscar la sección de logo y navegar con las flechas hasta encontrar la marca deseada.
Si la marca correcta no aparece en el listado, utilizar el método de carga por archivo USB ya publicado para este mismo modelo.
Guardar el ajuste, salir del modo service y reiniciar el televisor para verificar el cambio aplicado.

Nota: Si el logo buscado no existe dentro del menú de service, el procedimiento correcto es cargar el pack de logos desde USB.

Bajar corriente a LEDs / Backlight — NOBLEX DM50X7550 (OZ9902EGN)

El aporte describe una reducción de corriente sobre el driver OZ9902EGN de doble canal, modificando las resistencias de sensado ligadas al pin 11 de cada canal.

Canal 1: identificar el IC IC4B2 y las resistencias R4B15, R4B16, R4B17, R4B18 y R4B19 de 2.7Ω.
Canal 2: ubicar el IC IC4B3 y las resistencias R4B63, R4B64, R4B66, R4B67 y R4B58, también de 2.7Ω.
Antes de modificar, se reportan estas mediciones por canal: VLED 50.9V, ILED 550mA y PLED 27.9W.
Para bajar corriente, retirar dos resistencias de 2.7Ω en el canal 1, por ejemplo R4B15 y R4B16.
Repetir el criterio en el canal 2 retirando dos resistencias, por ejemplo R4B63 y R4B64.
Luego de la modificación se informan aproximadamente 47.3V, 320mA y 15.2W, con una baja de consumo cercana al 45% y menor brillo final.

Nota: Es una modificación tentativa. Antes de aplicarla conviene medir corriente, verificar requerimientos del panel y confirmar que el nivel de brillo resultante siga siendo aceptable.

Informe técnico: Solución a falla de backlight — NOBLEX DM50X7550 / DM50X7550PI

Se reportó un caso donde el backlight se apagaba aun con todos los LEDs en buen estado. La solución informada se centró en capacitores de la etapa LED.

En la rama LED1+, se reemplazaron los capacitores originales de 15µF/160V ubicados en C0B3, C1B9 y C1B16.
El reemplazo utilizado fue 2 capacitores de 47µF/250V en esa misma sección.
En LED2+, rama presente solo en algunos modelos, se cambiaron los originales C0B11 y C1B10 de 15µF/160V.
Para esa rama se montaron también 2 capacitores de 47µF/250V.
Después del reemplazo, el problema se informó como resuelto; además, se recomienda acompañar la reparación con la reducción de corriente del backlight para prevenir recaídas.

Nota: Este aporte corresponde a un caso real reportado por taller. Conviene revisar temperatura, ESR y esfuerzo eléctrico de los capacitores del circuito LED antes de cerrar el diagnóstico.

Menú Service / Modo Servicio / Modo Fábrica — 9K54B / A9K54B

Para el chasis 9K54B / A9K54B también se publicaron cuatro métodos de acceso al modo de fábrica, incluyendo variantes para control remoto sin teclado numérico.

Método con control numérico: encender, seleccionar CATV o TV, esperar unos 20 segundos, presionar INPUT/SOURCE e ingresar 3195.
Al aceptar la combinación aparece Factory/Service OSD Menus; para abandonar el modo técnico, pulsar varias veces atrás o usar power off.
Primer método sin números: repetir la secuencia inicial y, luego de INPUT/SOURCE, hacer Izquierda, Derecha, Izquierda, Derecha.
Segundo método sin números: después de INPUT/SOURCE, mantener pulsada la tecla de ajustes hasta abrir el teclado virtual y marcar 3195 con las flechas y el botón central.
Una vez activado este segundo acceso, presionar una sola vez la tecla back para comenzar a navegar dentro del menú de service.
Tercera variante sin números: abrir HOME, ingresar en E-manual y ejecutar Izq - Der - Arriba - Abajo - OK.
En todos los casos, salir regresando al modo cliente con la tecla atrás o apagando el equipo.

Nota: Si el control remoto no tiene números, no significa que el chasis no permita acceso a service; simplemente hay que usar alguna de las combinaciones alternativas publicadas.

Desactivar Modo Servicio / Factory Hotkey / Salir Modo M — 9K54B / A9K54B

Cuando el equipo muestra MODO M en pantalla, quedó activado el acceso rápido de fábrica y debe deshabilitarse desde el menú técnico.

Entrar a MENU → Opciones Avanzadas e ingresar el código 3195 para abrir el modo de fábrica.
Dentro de System Setting, poner en desactivado las opciones HOTKEY y Aging Mode.
Reiniciar el televisor y confirmar que ya no aparezca la marca de MODO M en la esquina superior.

Nota: El modo M no es una falla del panel; es una condición de fábrica que suele quedar activa luego de ciertas manipulaciones del menú service.

Configurar Mainboard / Project ID — 9K54B / A9K54B

El procedimiento permite cambiar o restaurar la marca del televisor desde el modo service cuando la placa fue reemplazada o cuando quedó identificada con otro logo.

Ingresar al modo service utilizando el método de acceso correspondiente para el chasis 9K54B / A9K54B.
Una vez dentro, navegar hasta la opción de logo o marca y revisar si el identificador correcto se encuentra disponible en la lista.
Si el logo no se encuentra, recurrir al paquete de logos UHD por USB que fue publicado específicamente para este chasis.
Después del cambio, reiniciar el equipo y validar que el logo mostrado en el arranque coincida con el gabinete del televisor.

Nota: Si varios modelos comparten la misma placa, el logo puede no coincidir de fábrica luego de un reemplazo. En esos casos hay que corregir la configuración de marca antes de entregar el equipo.

Bajar corriente a LEDs / Backlight — 9K54B / A9K54B (OZ9902EGN)

El informe técnico para este chasis detalla el mismo criterio de reducción de corriente sobre el controlador OZ9902EGN, trabajando sobre resistencias de sensado en dos canales.

Canal 1: revisar IC4B2 y las resistencias R4B15, R4B16, R4B17, R4B18 y R4B19 de 2.7Ω conectadas al pin 11.
Canal 2: verificar IC4B3 junto con R4B63, R4B64, R4B66, R4B67 y R4B58, también ligadas al control de corriente.
El informe indica como valores previos 50.9V, 550mA y 27.9W por canal.
Para el ajuste, retirar dos resistencias de 2.7Ω en cada canal; como ejemplo se mencionan R4B15 y R4B16 en el canal 1 y R4B63 y R4B64 en el canal 2.
Luego del cambio, el reporte muestra aproximadamente 47.3V, 320mA y 15.2W, con menos brillo y menor consumo.

Nota: Además de reducir corriente, conviene controlar temperatura, potencia disipada y compatibilidad con el panel para no excederse en la baja de brillo.

Aporte técnico: Fuente / PFC / no arranca — 9K54B / A9K54B

Se reportaron casos reales donde la monoplaca presenta apagado ante bajones de tensión o problemas de arranque de la fuente, aun cuando otras tensiones parecían correctas.

Ante apagados con red inestable o caída de línea, se sugirió revisar la etapa de PFC, cuya referencia en el diagrama trabaja alrededor de 400V.
Un aporte de taller indica controlar resistencias de alto valor conectadas en serie hacia el CI del PFC, ya que en varios casos alguna puede quedar abierta.
También se compartieron estos datos de la fuente: U0D3 = AZ331, R3D138 = 100 ohms y ZD1D13 = zener 9.1V.
Según el aporte, cuando ZD1D13 presenta fugas la fuente puede no arrancar y el CI puede calentarse anormalmente.
En otro caso se sumó el optoacoplador U0D4 como componente involucrado en la avería.

Nota: Estos datos provienen de experiencias reales de reparación. Conviene medir línea, PFC, referencias del lazo y fugas de zener antes de cambiar componentes costosos sin confirmación.

Aporte técnico: Imagen doble / panel distorsionado — 9K54B / A9K54B

La comunidad reportó casos de imagen doble, estirada o deformada al montar una placa de otra variante, especialmente de 55" en un equipo de 50".

Se informó un caso donde no fue posible corregir la placa por configuración y la solución terminó siendo instalar la placa correspondiente al panel original.
Otro aporte indicó que la falla de pantalla dividida puede resolverse cambiando el estado del pin 22 de la T-COM.
La indicación práctica fue: si el pin 22 está en 3V, pasarlo a 0V; si está en 0V, llevarlo a 3V.
En un caso puntual, la corrección se logró quitando una resistencia e inyectando 3V al pin 22, con lo que desapareció la imagen estirada y deformada.
Antes de intervenir, conviene confirmar que realmente se trata de una incompatibilidad entre placa y panel, ya que no todos los casos se resuelven por software o menú service.

Nota: Este ajuste surge de aportes de reparación sobre T-COM y compatibilidad de panel. Debe aplicarse con medición previa y criterio técnico, porque no reemplaza una placa correcta cuando la variante realmente no coincide.

Modelos Firmware Fallas Comentarios

Comentarios &
Soporte Técnico

Comparte fallas, soluciones, firmware probado, imágenes técnicas y experiencias de reparación para ayudar a otros técnicos. Todos los aportes pasan por revisión antes de publicarse.

Tu comentario técnico

El formulario está visible, pero solo los usuarios con acceso pueden enviarlo.

Este espacio es solo para clientes con cuenta activa.
