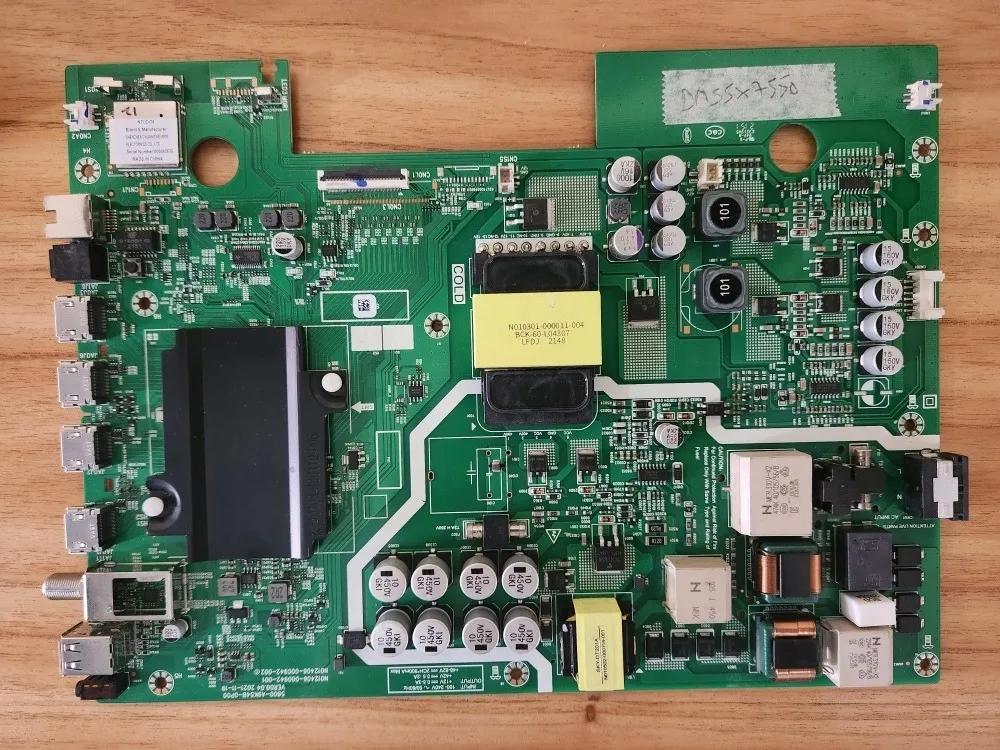

NOBLEX DM55X7550

Cambiar parámetros internos sin conocer su función puede dejar el TV inoperable. El contenido publicado incluye cuatro formas reales de acceso al menú de servicio.

Método 1 — Control remoto con teclado numérico

Encender el televisor y dejarlo en modo CATV o TV.

Esperar aproximadamente 20 segundos.

Presionar INPUT/SOURCE.

Ingresar la secuencia 3 1 9 5.

Aparece en pantalla Factory/Service OSD Menus. Para salir, pulsar atrás varias veces o power off.

Método 2 — Control sin números (secuencia de cursor)

Encender el equipo y colocarlo en CATV o TV.

Esperar unos 20 segundos antes de continuar.

Presionar INPUT/SOURCE.

Ejecutar con el cursor la combinación Izquierda → Derecha → Izquierda → Derecha.

Cuando se abra el menú de fábrica, salir con atrás o apagando el TV.

Método 3 — Control sin números usando tecla de ajustes

Encender el TV y dejarlo en modo CATV o TV.

Pulsar INPUT/SOURCE y luego mantener apretada la tecla de ajustes.

Esperar a que aparezca el teclado virtual en la pantalla.

Usar las flechas y OK para ingresar el código 3195.

Esperar la activación del menú, tocar una sola vez back para empezar a navegar y salir repitiendo atrás o con power off.

Método 4 — Acceso desde E-manual

Encender el televisor y presionar HOME desde el control remoto.

Entrar a la aplicación E-manual.

Pulsar la secuencia Izquierda → Derecha → Arriba → Abajo → OK.

El sistema mostrará Factory/Service OSD Menus.

Salir con la tecla atrás varias veces o mediante power off.

Nota: Los cuatro métodos fueron detectados en el contenido provisto para el modelo y para el chasis 9K54B.

Si en la esquina superior izquierda aparece la leyenda MODO M, el equipo quedó en modo técnico o de fábrica.

Ingresar a MENU → Opciones Avanzadas.

Escribir el código 3 1 9 5 para abrir el menú de fábrica.

Entrar en System Setting y desactivar HOTKEY junto con Aging Mode.

Apagar y volver a encender el televisor para comprobar que la leyenda desapareció.

Nota: El texto publicado también indica pasar Hotkey a off.

El contenido publicado indica que el cambio o restauración del logo puede ser necesario luego de reemplazar la main, reinstalar firmware o recuperar datos de memoria.

Colocar el equipo en CATV o TV y esperar unos 20 segundos.

Presionar INPUT/SOURCE e ingresar 3 1 9 5 para abrir Factory/Service OSD Menus.

Buscar la opción de cambio de logo dentro del menú de servicio y seleccionar la marca necesaria.

Confirmar el ajuste y reiniciar el equipo para verificar el nuevo arranque.

Nota: Si el logo requerido no aparece en la lista, el mismo contenido remite al método por USB con archivo de logos, ya incluido en el Bloque 03.

El procedimiento de restauración fue detectado dentro del instructivo de firmware y se usa al finalizar la reinstalación del sistema.

Ingresar al Menú del televisor.

Abrir Ajustes avanzados.

Entrar en Preferencias del dispositivo.

Ir a Información y luego a Reset de fábrica.

Seleccionar Restaurar a los valores de fábrica y esperar a que el equipo complete el reinicio.

Nota: El reset se publicó como paso final luego de la instalación forzada del firmware.

El driver de backlight publicado es OZ9902EGN, de doble canal y control por corriente constante. El ajuste se realiza modificando resistencias de sensado conectadas al pin 11 de cada canal.

En Canal 1 / IC4B2, ubicar las resistencias R4B15, R4B16, R4B17, R4B18 y R4B19, todas de 2.7Ω. El informe aclara que en algunos modelos puede existir una resistencia adicional de 1Ω.

En Canal 2 / IC4B3, revisar R4B63, R4B64, R4B66, R4B67 y R4B58, también de 2.7Ω, con la misma observación sobre posible resistencia de 1Ω.

Mediciones previas publicadas: VLED 50.9V, ILED 550mA y PLED 27.9W en ambos canales.

Para bajar corriente, retirar dos resistencias de 2.7Ω en el canal 1; el ejemplo publicado menciona R4B15 y R4B16, aunque admite usar cualquier par del conjunto.

Repetir el criterio en el canal 2 retirando dos resistencias de 2.7Ω; el caso publicado usa R4B63 y R4B64.

Resultados posteriores informados: VLED 47.3V, ILED 320mA y PLED 15.2W, con menor brillo y una reducción de consumo cercana al 45%.

Nota: El propio informe aclara que la modificación es tentativa y debe evaluarse en cada caso para no bajar el brillo en exceso.

Se publicó un caso donde el backlight se apagaba aun con todos los LEDs en buen estado. La solución compartida fue el reemplazo de capacitores del circuito.

En el canal LED1+, reemplazar los originales 15µF / 160V (C0B3, C1B9, C1B16) por 2 capacitores de 47µF / 250V.

En la rama LED2+, usada solo en algunos modelos, sustituir los originales 15µF / 160V (C0B11, C1B10) por 2 capacitores de 47µF / 250V.

Luego del cambio, el caso publicado indica que el problema de apagado del backlight quedó resuelto.

Como prevención adicional, el mismo aporte recomienda retirar resistencias de sensado para reducir la corriente de los LEDs y evitar nuevas fallas.

Nota: Este aporte se publicó como caso práctico de reparación y complementa el informe de reducción de corriente del backlight.

Se reportó un caso de apagado ante pequeños bajones de tensión, con línea fluctuando entre 200V y 214V. En la discusión se sugirió revisar la etapa PFC y componentes de referencia de la primaria.

Según el aporte, el PFC del diagrama trabaja en torno a 400V, por lo que conviene inspeccionar esa etapa si el TV se apaga con variaciones de red.

También se recomendó comprobar si alguna resistencia de alto valor conectada en serie hacia el CI de referencia quedó abierta.

Datos aportados por la comunidad para la fuente: U0D3 = AZ331, R3D138 = 100 ohms y ZD1D13 = zener 9,1V que puede presentar fugas y provocar que la fuente no arranque o caliente el integrado.

Otro comentario suma como punto de control el optoacoplador U0D4.

Nota: Este panel reúne aportes de usuarios; el diagnóstico final depende de la medición real del equipo en taller.

En los comentarios se reportaron casos de imagen doble, pantalla dividida o imagen estirada/deformada al colocar una main de 55" en equipos de 50".

Un caso publicado indica que no pudo resolverse por configuración de software y terminó funcionando recién al instalar la placa correspondiente al TV.

Otro aporte técnico afirma que la corrección puede hacerse modificando el estado del pin 22 de la T-COM.

La indicación publicada fue: si el pin 22 está en 3V, pasarlo a 0V; y si está en 0V, pasarlo a 3V.

Otro técnico reportó solución quitando la resistencia asociada e inyectando 3V al pin 22 cuando originalmente estaba en 0V.

Nota: El contenido disponible lo presenta como aporte de comunidad; la respuesta puede variar según T-COM, panel y versión de placa instalada.
