NOBLEX DR43X7150

Descargas NOBLEX DR43X7150: firmware USB forzado, tvconfig, manual service, diagrama y datos de memoria (PDF/ZIP/RAR)

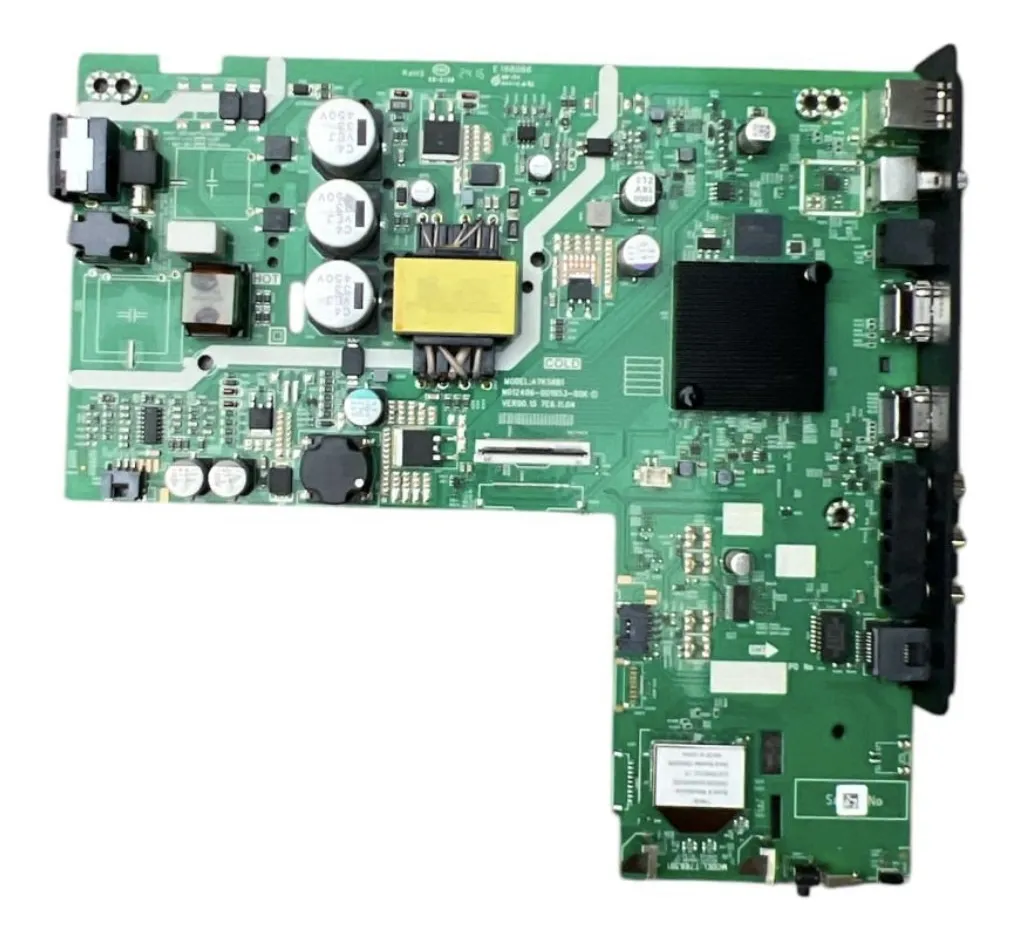

Marca: NOBLEX Modelo: DR43X7150 Placa: N012406-001953-00K Chasis: A7K56B1
NOBLEX DR43X7150
Descarga disponible a miembros con suscripción activa.
DESCARGAS DISPONIBLES A MIEMBROS CON SUSCRIPCIÓN ACTIVA
Firmware, tvconfig, diagramas, manuales y memorias
  • Firmware — Instalación forzada por USB NOBLEX DR43X7150
  • Firmware — Instalación forzada por USB A7K56B1 (43FHD)
  • Firmware — Instalación forzada por USB A7K56B1 (BGH / THS)
  • Modificar marca / logo (Project ID) por USB — BGH 43FHD A7K56B1
  • Modificar marca / logo (Project ID) por USB — THS 43FHD A7K56B1
  • Diagrama de MainBoard — A7K56B1 (N012406-001953-00B / 00C / 00K)
  • Manual Service — 43FHD A7K56B1
  • Datos de Memoria / DUMP — NOBLEX DR43X7150 (eMMC)
  • Datos de Memoria / PinOut — A7K56B1 (eMMC)
Información técnica
Información técnica NOBLEX DR43X7150
Datos técnicos y documentación oficial
Info detallada

Info detallada

Ficha
Empresa / Marca
NOBLEX
DR43X7150
Modelo
DR43X7150
Chasis
A7K56B1
Matriz
SKYWORTH
Control remoto
Sin Info: por el momento
Modelo compatible
NOBLEX DR43X7100 · NOBLEX DR43X7150 · MOTOROLA MT43E3A
Placas y conectividad
MainBoard + PowerBoard
N012406-001953-00K
Códigos de placa
N012406-001953-00B · N012406-001953-00C · N012406-001953-00K
MainChip / SoC
Mediatek MT9216
Panel Display
SKYWORTH RDL430FY(BD0-50G) · T-CON HV430FHB-GOA · BOE HV430FHB-F90 CELL · 1920×1080 · FHD · 60Hz

Documentación técnica

Diagrama — A7K56B / A7K56B1
A7K56B
1.23 MiB Descargado 879 veces Descarga disponible a miembros con suscripción activa
Manual Service — 43FHD A7K56B1
Manual_Service_43FHD_A7K56B1
8.26 MiB Descargado 248 veces Descarga disponible a miembros con suscripción activa
Nota: comprobar chasis A7K56B1, panel y código de placa antes de usar firmware, diagrama o manual de servicio.

Firmware por USB — A7K56B1 / NOBLEX DR43X7150 (Forzado + TVConfig/Logo)

Firmware forzado por USB

NOBLEX DR43X7150 — Instalación Forzada de Firmware por USB

Firmware forzado para reinstalación automática
Instrucciones

Instrucciones de instalación forzada con pendrive

  • Descomprimir el paquete descargado hasta obtener dos archivos .pkg.
  • Copiar esos archivos al pendrive y confirmar que el USB no tenga otros contenidos adicionales.
  • Apagar el televisor y desconectarlo de la red eléctrica.
  • Insertar el pendrive en cualquiera de los puertos USB del TV.
  • Volver a energizar el equipo y esperar: a los pocos segundos comienza la actualización automática. No interrumpir hasta que termine.

Este método reinstala el software desde USB sin pasar por el menú normal del sistema. Si la falla es de hardware, el firmware no la corrige.

  • FIRMWARE_43FHD_A7K56B1.rar (Descargas: No especificadas)
    Descarga disponible a miembros con suscripción activa
Firmware forzado por USB

A7K56B1 (43FHD) — Instalación Forzada de Firmware por USB

Paquetes de firmware para variantes A7K56B1 / BGH / THS
Instrucciones

Guía de carga forzada por pendrive

  • Bajar el firmware correspondiente y extraerlo hasta obtener los dos archivos .pkg necesarios.
  • Copiar únicamente esos archivos al pendrive, dejando el USB limpio y sin otros archivos.
  • Con el TV apagado y desenchufado, conectar el pendrive en un puerto USB.
  • Enchufar nuevamente el televisor para que se inicie la actualización de manera automática.
  • Esperar varios minutos hasta que finalice el proceso completo antes de retirar el USB o cortar la energía.

Recomendación: verificar compatibilidad de placa y panel antes de grabar. Usar un firmware incorrecto puede dejar el arranque inestable o con logo equivocado.

  • FIRMWARE_43FHD_A7K56B1.rar (1.06 GiB) (Descargado 397 veces)
    Descarga disponible a miembros con suscripción activa
  • FIRMWARE_43FHD_A7K56B1_BGH-THS.rar (1.06 GiB) (Descargado 380 veces)
    Descarga disponible a miembros con suscripción activa
Dump memoria
Datos de Memoria / DUMP — NOBLEX DR43X7150
Archivo eMMC para regrabación de memoria cuando el equipo no arranca o queda bloqueado por corrupción de software.
DUMP eMMC MEMORIA DR43X7150

Archivos de memoria — NOBLEX DR43X7150

Descarga disponible a miembros con suscripción activa para regrabar memoria eMMC.

ARCHIVOS DISPONIBLES
Imagen eMMC — NOBLEX DR43X7150
Archivo: A7K56B1_43FHD_EMMC.zip
Descargas: No especificadas
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCIÓN ACTIVA

Instrucciones de regrabación — NOBLEX DR43X7150

PROCEDIMIENTO
Sin Info: por el momento (no se publicaron pasos de lectura o escritura para este DUMP).
NOTA TÉCNICA

Nota: En NOBLEX DR43X7150, un dump es literalmente un volcado de memoria: lo que estaba guardado dentro del chip se guarda en un archivo. Sirve para restaurar la memoria si quedó corrupta por una actualización fallida, corte de luz o firmware incorrecto, permitiendo que el equipo vuelva a encender.

PinOut eMMC
Datos de Memoria / PinOut — A7K56B1 (eMMC)
Puntos de conexión para lectura y escritura eMMC con programador sobre la plataforma A7K56B1.
PINOUT eMMC A7K56B1 MEMORIA

Archivos de memoria — A7K56B1 (43FHD)

Imagen eMMC publicada para esta plataforma, útil como base de reprogramación y referencia en trabajos de recuperación.

ARCHIVOS DISPONIBLES
Imagen eMMC — A7K56B1 (43FHD)
Archivo: A7K56B1_43FHD_EMMC.zip
Tamaño: 1.12 GiB
Descargado 115 veces
DESCARGA DISPONIBLE A MIEMBROS CON SUSCRIPCIÓN ACTIVA

Instrucciones de conexión eMMC (PinOut) — A7K56B1

PROCEDIMIENTO
Conectar Vcc del programador en la salida del regulador U3P6, levantando la pata 1.
Cortar la línea D0 según el detalle indicado en la referencia fotográfica.
Remover la resistencia R1M8 y soldar la señal CLK.
Retirar la resistencia R1M9 y conectar la línea CMD.
Alimentar la placa con 12V externos en el punto D1D2.
NOTA TÉCNICA

Nota: En NOBLEX DR43X7150, el dump se usa como “imagen de rescate” porque trae los datos que la placa necesita para iniciar: arranque, configuración básica y partes del sistema. Sirve para recuperar TVs con logo fijo, reinicios o pantalla negra por corrupción de firmware, escribiendo directo al chip sin depender del menú o USB.

Soporte y aportes — NOBLEX DR43X7150
Menú Service • Modo M • Cambio de marca/logo • Aportes técnicos
Service Modo M Logo

Menú Service / Modo Fábrica — NOBLEX DR43X7150 (A7K56B1)

Advertencia: modificar parámetros del menú de servicio sin conocer su función puede dejar el TV inoperable. Registrar siempre los valores originales antes de tocar opciones internas.

Procedimiento 1 con control numérico

Encender el televisor.
Seleccionar el modo CATV o TV.
Esperar aproximadamente 20 segundos.
Presionar INPUT o SOURCE.
Ingresar la secuencia 3 1 9 5 hasta visualizar Factory/Service OSD Menus.
Para salir, presionar varias veces atrás hasta volver a modo cliente o usar power off.

Procedimiento 2 con control numérico

Encender el equipo y colocarlo en modo CATV o TV.
Esperar unos 20 segundos antes de continuar.
Ingresar a MENU → Opciones avanzadas.
Escribir el código 3195.
Al abrirse Factory/Service OSD Menus, realizar la verificación o ajuste necesario.
Salir con la tecla atrás repetidas veces o apagando el TV.

Procedimiento 1 con control sin números

Encender el TV y seleccionar CATV o TV.
Esperar alrededor de 20 segundos.
Presionar INPUT o SOURCE.
Ingresar con el cursor la secuencia Izquierda → Derecha → Izquierda → Derecha.
Cuando se muestre Factory/Service OSD Menus, navegar únicamente si se conoce el ajuste a realizar.
Para salir, usar atrás varias veces o power off.

Procedimiento 2 con control sin números

Encender el televisor y dejarlo en modo CATV o TV.
Esperar unos 20 segundos.
Presionar INPUT / SOURCE.
Mantener pulsada la tecla de ajustes hasta que aparezca el teclado virtual en pantalla.
Con las teclas de navegación, seleccionar el código 3195, confirmando cada número con OK.
Esperar unos segundos hasta que el menú de service quede activo.
Para comenzar a navegar dentro del menú, presionar una sola vez la tecla back.
Para salir por completo, volver con atrás varias veces hasta modo cliente o apagar el equipo.

Procedimiento 3 con control sin números

Encender el televisor.
Presionar HOME desde el control remoto.
Ingresar a la app E-manual.
Ejecutar la secuencia Izq → Der → Arriba → Abajo → OK.
Al finalizar, salirse del menú con atrás o con power off.

Nota: En A7K56B1 se publicaron varios métodos de acceso porque pueden variar según el tipo de control remoto o la versión cargada en el TV.

Instructivo para salir de Modo M — NOBLEX DR43X7150

Cuando aparece la leyenda MODO M en la esquina superior izquierda, el televisor quedó dentro de un modo técnico o de fábrica.

Ingresar a MENU → Opciones Avanzadas y escribir 3 1 9 5 para abrir el menú de fábrica.
Dentro de System Setting, deshabilitar las opciones HOTKEY y Aging Mode.
Apagar y volver a encender el equipo para verificar que la leyenda haya desaparecido.

Nota: Este ajuste quita la marca de Modo M en pantalla y devuelve el equipo al funcionamiento normal de usuario.
