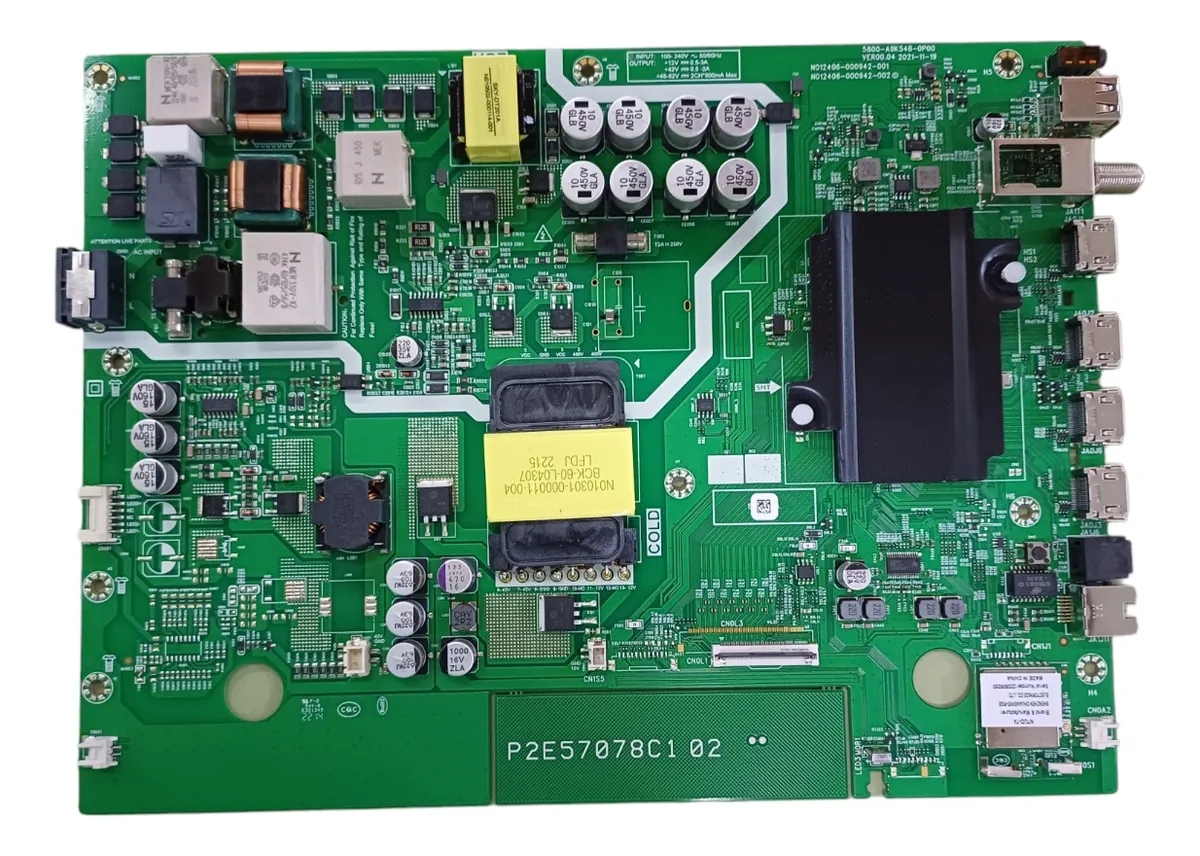

NOBLEX DR50X7550

El chasis 9K54B publica cuatro métodos de acceso al menú de servicio. Cambiar parámetros sin conocer su función puede causar daños permanentes.

Preparación común: encender el TV, seleccionar modo CATV o TV y esperar aproximadamente 20 segundos.

Método con control numérico: pulsar INPUT/SOURCE, ingresar la secuencia 3 1 9 5 y esperar la aparición de Factory/Service OSD Menus.

Método 1 con control sin números: después de INPUT/SOURCE, realizar la secuencia Izquierda → Derecha → Izquierda → Derecha.

Método 2 con control sin números: pulsar INPUT/SOURCE, mantener apretada la tecla de Ajustes hasta que aparezca el teclado virtual y cargar el código 3195 con las teclas de navegación y OK.

En ese segundo método, cuando el menú se active, presionar una sola vez Back para empezar a navegar dentro del menú técnico.

Método 3 con control sin números: presionar HOME, entrar a la aplicación E-manual y luego ejecutar la secuencia Izq → Der → Arriba → Abajo → OK.

En todos los casos, cuando se muestre Factory/Service OSD Menus, realizar únicamente ajustes verificados y anotar antes cualquier valor original.

Para salir, presionar varias veces Atrás hasta volver al modo cliente o apagar el TV con power off.

Nota: Este acceso sirve para diagnóstico, ajustes de fábrica y configuración interna. No modificar valores a ciegas.

Si en la esquina superior izquierda aparece la leyenda MODO M, el equipo quedó en un modo técnico de fábrica.

Ingresar al menú de fábrica desde MENU → Opciones Avanzadas.

Cargar el código 3 1 9 5 hasta que se abra el menú de fábrica.

Dentro de System Setting, desactivar HOTKEY y Aging Mode; la opción Hotkey debe quedar en off.

Apagar y volver a encender el TV para confirmar que la leyenda desapareció.

Nota: Este ajuste devuelve el televisor al modo de uso normal y elimina la activación permanente del hotkey de fábrica.

El cambio o restauración del logo suele ser necesario después de reemplazar la mainboard, reinstalar firmware o recuperar datos de memoria.

Método 1: entrar al menú service con alguno de los accesos del chasis 9K54B hasta abrir Factory/Service OSD Menus.

Desde ese menú, buscar la opción de logo o marca y seleccionar la identificación correcta del televisor.

Si el logo necesario no aparece disponible, usar el método por USB con el pack de logos UHD publicado para esta plataforma.

Método 2: descomprimir el archivo de logos, copiar la carpeta Android_9216_tvconfig al pendrive e insertar el USB con el TV encendido.

Ingresar nuevamente a modo service y abrir Update Datas → Update Logo; confirmar con OK hasta ver el mensaje Success.

Luego entrar en Others → Out Factory Reset, aceptar el reseteo y dejar que el equipo se apague solo.

Encender otra vez y verificar que la marca mostrada en el arranque haya quedado correcta.

Nota: Cuando el menú no ofrece el logo buscado, la carga por USB es la alternativa técnica publicada para esta placa.

El sistema de backlight usa el driver OZ9902EGN en modo corriente constante. El ajuste se realiza modificando resistencias de sensado en los canales LED.

Según el panel y la cantidad de LEDs, la placa puede trabajar con uno o dos drivers. En el informe publicado se usan dos canales: IC4B2 y IC4B3, ambos OZ9902EGN.

Canal 1: revisar las resistencias R4B15, R4B16, R4B17, R4B18 y R4B19 de 2.7Ω conectadas al pin 11. Antes de modificar se reportan 50.9V / 550mA / 27.9W.

Canal 2: revisar R4B63, R4B64, R4B66, R4B67 y R4B58 de 2.7Ω. También se informa la posibilidad de encontrar una resistencia adicional de 1Ω según versión.

Para bajar corriente, retirar dos resistencias de 2.7Ω en el Canal 1; como ejemplo se publican R4B15 y R4B16.

Hacer lo mismo en el Canal 2 retirando otras dos de 2.7Ω; en el ejemplo se mencionan R4B63 y R4B64.

Después de la modificación, el informe publica 47.3V / 320mA / 15.2W, con reducción visible del brillo y un consumo aproximado 45% menor.

Antes de cerrar el trabajo, verificar que el brillo siga siendo aceptable y que la disipación del OZ9902EGN permanezca dentro de valores seguros.

Medir la corriente final de salida para confirmar que la reducción fue correcta y no dejó el backlight demasiado bajo.

Nota: La modificación es orientativa y debe evaluarse en cada equipo. Reducir corriente mejora exigencia térmica, pero también baja brillo.

Se publicó un caso donde el backlight se apagaba aun teniendo todos los LEDs en buen estado. La solución se centró en los capacitores del circuito.

Revisar si los capacitores del circuito de backlight trabajan con exceso de temperatura.

En el canal LED1+, reemplazar los originales de 15µF / 160V ubicados en C0B3, C1B9 y C1B16 por 2 capacitores de 47µF / 250V.

En el canal LED2+, cuando esa rama está presente, cambiar los capacitores de 15µF / 160V en C0B11 y C1B10 por 2 capacitores de 47µF / 250V.

Después del reemplazo, se reporta que la falla quedó completamente solucionada.

Como complemento preventivo, retirar resistencias del circuito para reducir corriente de LEDs y evitar reincidencias, tal como se detalla en el informe específico de backlight.

Nota: Este caso publicado dio buen resultado en taller, pero siempre conviene confirmar primero el estado real de tiras, fuente y driver LED.

En la comunidad se publicó un caso donde la placa volvía a encender después de reparar fusible y capacitores del filtro EMI, pero el TV se apagaba ante pequeñas bajas de tensión en la red.

Ante síntomas de apagado con variaciones de línea, revisar la etapa de PFC, que en el diagrama trabaja alrededor de 400V.

Un aporte técnico recomienda controlar también las resistencias de alto valor conectadas en serie que entregan referencia al circuito integrado del PFC.

Como dato de fuente, se publicó que U0D3 = AZ331.

Otro valor reportado es R3D138 = 100 ohms.

También se informó que el zener ZD1D13 de 9.1V puede presentar fugas, impedir el arranque de la fuente y recalentar el CI.

En un caso adicional se mencionó al optoacoplador U0D4 como componente a revisar dentro de esa falla.

Nota: Son aportes de taller publicados por usuarios. Conviene confirmar cada referencia sobre la placa y el diagrama antes de reemplazar componentes.

Se reportaron casos de imagen doble, estirada o deformada al colocar una placa de otra variante, por ejemplo una de 55" en un 50", o una DR50X7500 en DR50X7550.

Un caso de taller indicó que la configuración no pudo corregirse desde la mainboard y fue necesario instalar la placa exacta del modelo correspondiente.

Más adelante, otros técnicos publicaron una alternativa trabajando sobre la T-COM.

La recomendación fue modificar el estado del pin 22: si está en 3V, llevarlo a 0V; si está en 0V, llevarlo a 3V.

En una experiencia concreta, el técnico retiró la resistencia asociada e inyectó 3V porque el pin estaba en 0V, resolviendo la imagen estirada y deformada.

Luego del cambio, se debe verificar uniformidad de imagen, geometría correcta y ausencia de duplicación o distorsión.

Nota: Este ajuste fue publicado como experiencia de usuarios. Aplicarlo con cautela y solo después de confirmar compatibilidad de panel y placa.
