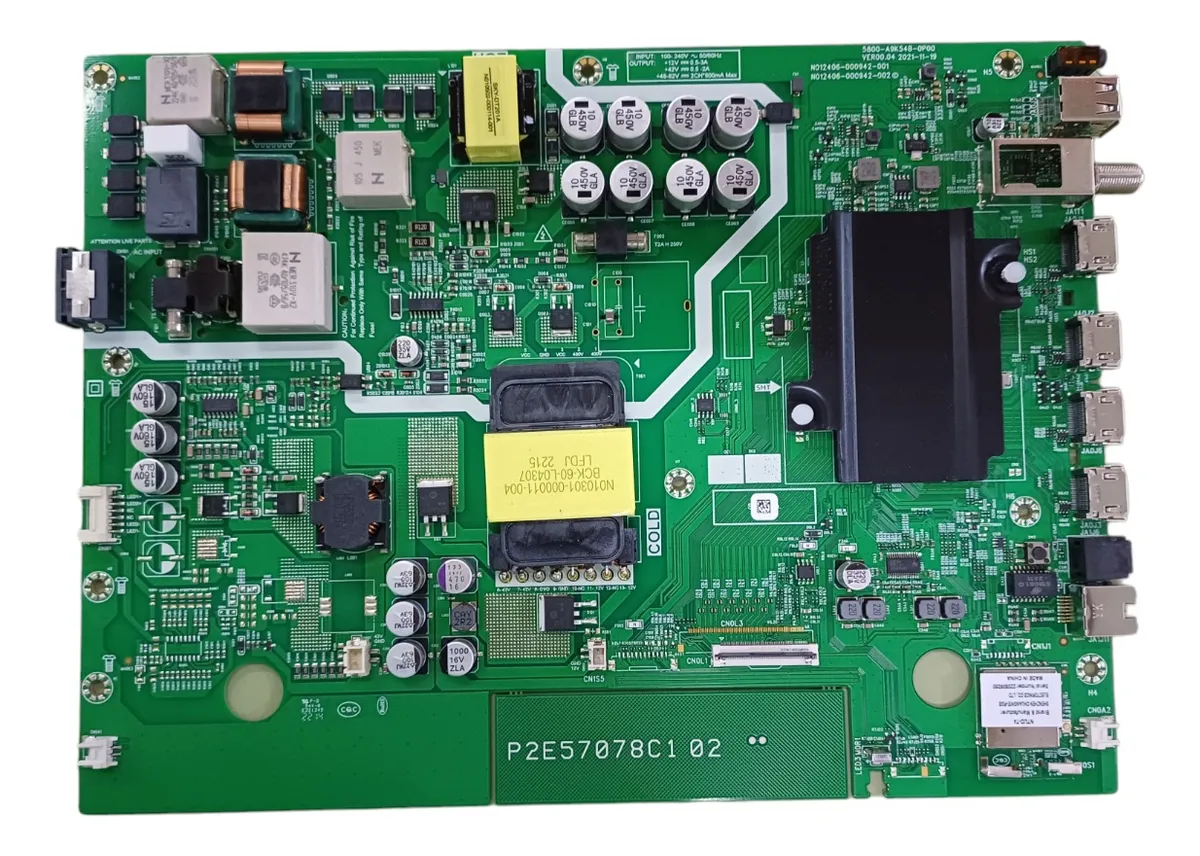

NOBLEX DR55X7550

Advertencia: modificar parámetros internos sin conocer su función puede dejar el equipo fuera de servicio. Antes de cambiar valores, registrar la configuración original.

Método 1 — Acceso con control numérico

Encender el televisor.

Seleccionar el modo CATV o TV.

Esperar aproximadamente 20 segundos.

Pulsar INPUT / SOURCE.

Ingresar la secuencia 3 1 9 5.

En pantalla se abrirá Factory / Service OSD Menus.

Para salir, usar varias veces atrás / back hasta volver a modo cliente o apagar con power off.

Método 2 — Control sin números (izquierda / derecha)

Encender la TV y dejarla en CATV o TV.

Esperar unos 20 segundos.

Presionar INPUT / SOURCE.

Ejecutar la secuencia de cursor Izquierda, Derecha, Izquierda, Derecha.

Se mostrará el menú Factory / Service OSD Menus.

Salir con back repetidas veces o con power off.

Método 3 — Control sin números con teclado virtual

Encender el TV y elegir CATV o TV.

Esperar alrededor de 20 segundos.

Pulsar INPUT / SOURCE.

Mantener apretada la tecla de ajustes hasta que aparezca el teclado virtual.

Seleccionar el código 3195 usando navegación y confirmar cada número con OK.

Esperar unos segundos hasta que se active el menú de servicio.

Para comenzar a navegar, presionar una sola vez back.

Para cerrar el menú, usar back varias veces o apagar con power off.

Método 4 — Acceso desde E-manual

Encender el equipo.

Presionar HOME en el control remoto.

Abrir la aplicación E-manual.

Ejecutar la combinación Izq - Der - Arriba - Abajo - OK.

Aparecerá Factory / Service OSD Menus; salir con back varias veces o con power off.

Nota: Los métodos del chasis 9K54B se aplican a este modelo y son útiles cuando el control remoto disponible no tiene teclado numérico.

Si en la esquina superior izquierda aparece la leyenda MODO M, el televisor quedó en modo técnico o de fábrica.

Entrar a MENU → Opciones Avanzadas e ingresar el código 3 1 9 5 para abrir el menú de fábrica.

Dentro de System Setting, desactivar HOTKEY y Aging Mode, dejando Hotkey en off.

Apagar el televisor y volver a encenderlo para salir del modo de fábrica.

Verificar que la leyenda MODO M ya no se vea en pantalla.

Nota: El ajuste deshabilita las funciones de fábrica que dejan visible la marca M en pantalla y devuelve el equipo al uso normal.

El cambio o restauración del logo puede ser necesario después de reemplazar la placa main, reinstalar firmware o recuperar datos de memoria.

Método 1 — Cambio de logo desde el modo Service

Poner el equipo en CATV o TV y esperar unos 20 segundos.

Pulsar INPUT / SOURCE e ingresar 3 1 9 5 para abrir Factory / Service OSD Menus.

Si el control no tiene teclado numérico, usar alguno de los métodos alternativos publicados en el informe de menú service.

Modificar el logo directamente desde el menú de servicio.

Si la marca buscada no aparece, pasar al método de carga mediante archivo USB.

Método 2 — Carga de logo mediante archivo USB

El pack de logos reúne las opciones BGH, TOP HOUSE, NOBLEX, PHILCO, SANYO, MOTOROLA y el logo genérico SMART TV.

Descomprimir el paquete y verificar que se genere la carpeta Android_9216_tvconfig.

Copiar el contenido al pendrive y dejar la memoria USB sin archivos adicionales.

Con el TV encendido, insertar el pendrive en uno de los puertos USB.

Entrar al menú de servicio con el método compatible para el control remoto disponible.

Ir a Update Datas, ejecutar Update Logo y confirmar hasta visualizar Success.

Después, entrar a Others, usar Out Factory Reset, esperar el apagado y verificar el cambio al encender otra vez.

Nota: Cuando el logo deseado no aparece dentro del menú de service, el método por USB permite cargar una marca compatible desde archivo externo.

El sistema de backlight se basa en el controlador OZ9902EGN, un driver de dos canales que regula la corriente de los LEDs mediante lazo de retroalimentación y resistencias de sensado conectadas al pin 11.

El informe aclara que los componentes y mediciones corresponden a una configuración específica de panel y mainboard. Debe tomarse como referencia técnica y no como modificación universal para todas las variantes.

Verificar si la pantalla usa uno o dos drivers de LED, ya que la cantidad de canales depende del display y del número de tiras instaladas.

En el Canal 1 (IC4B2: OZ9902EGN), las resistencias indicadas son R4B15, R4B16, R4B17, R4B18 y R4B19, de 2.7Ω. En algunas variantes puede existir una de 1Ω.

Antes de la modificación, para ese canal se publicaron 50.9V en VLED, 550mA en ILED y 27.9W de potencia.

En el Canal 2 (IC4B3: OZ9902EGN), las resistencias reportadas son R4B63, R4B64, R4B66, R4B67 y R4B58, también de 2.7Ω.

Las mediciones previas para el segundo canal fueron igualmente 50.9V, 550mA y 27.9W.

Para bajar corriente en el Canal 1, retirar dos resistencias de 2.7Ω; el aporte menciona como ejemplo R4B15 y R4B16.

Para el Canal 2, retirar otras dos resistencias de 2.7Ω; se citan como referencia R4B63 y R4B64.

Después del cambio se informaron 47.3V en VLED, 320mA en ILED y 15.2W de potencia.

El resultado publicado fue menor brillo y una reducción aproximada del consumo del 45%. Conviene medir la corriente de salida luego del ajuste y verificar la disipación del OZ9902EGN.

Nota: La modificación es tentativa y debe evaluarse caso por caso. Reducir corriente mejora exigencia térmica y consumo, pero también baja el brillo del backlight.

Se publicó un caso donde la TV se apagaba cuando arrancaba la heladera o durante pequeñas caídas de tensión. El usuario reportó fluctuaciones de red entre 200V y 214V, con otros televisores funcionando sin apagarse.

Un aporte sugiere revisar la etapa de PFC; según el diagrama trabaja alrededor de 400V.

También se recomendó controlar las resistencias de alto valor conectadas en serie que toman referencia para el circuito integrado del PFC, ya que alguna puede abrirse.

Otro dato compartido para la fuente fue U0D3 = AZ331.

Se informó además que R3D138 = 100 ohms.

El zener ZD1D13 (9.1V) puede presentar fugas; el síntoma publicado fue que la fuente no arranca y el CI se calienta.

Como dato adicional, otro usuario sumó revisar también el optoacoplador U0D4.

Nota: Este panel reúne aportes de campo publicados por usuarios para problemas de fuente y arranque. Son referencias útiles para diagnóstico, no una confirmación cerrada de falla única.

Se reportaron casos de imagen doble, pantalla dividida o imagen estirada / deformada al colocar una mainboard de 55" en un equipo de 50" o al cruzar placas entre variantes cercanas.

Un usuario informó que no pudo corregir la imagen doble por configuración y terminó instalando la placa correspondiente al televisor, con resultado correcto.

Otro aporte indicó que la solución puede lograrse modificando el estado del pin 22 de la T-COM.

La regla compartida fue: si el pin 22 está en 3V, pasarlo a 0V; y si está en 0V, llevarlo a 3V.

Un caso resuelto informó retirar una resistencia e inyectar 3V en ese punto cuando el pin estaba originalmente en 0V.

Con esa corrección, el usuario indicó que se resolvió la imagen estirada y deformada después del cambio de main.

Nota: También hubo consultas sobre cambio de Project ID en esta familia de placas, pero en el contenido aportado no se publicó un procedimiento completo adicional para ese punto.

Se compartió un caso donde el backlight se apagaba aun con todos los LEDs aparentemente en buen estado.

El aporte indica que los capacitores del circuito de backlight trabajaban con exceso de temperatura.

En la rama LED1+, los originales eran 2 o 3 capacitores de 15µF / 160V identificados como C0B3, C1B9 y C1B16.

El reemplazo sugerido para ese canal fue por 2 capacitores de 47µF / 250V.

En la rama LED2+, usada solo en algunos modelos, se reportaron originalmente 2 capacitores de 15µF / 160V en C0B11 y C1B10.

Para esa segunda rama se indicó instalar 2 capacitores de 47µF / 250V.

Luego del recambio, el aporte informa que la falla quedó completamente solucionada.

Como prevención adicional, se recomendó retirar resistencias del circuito para bajar la corriente de los LEDs, siguiendo el informe específico de backlight.

Nota: Este caso apunta a una falla del circuito de backlight aun con tiras LED funcionales. La combinación de recambio de capacitores y reducción de corriente fue la solución que mejor resultado dio en el aporte publicado.
