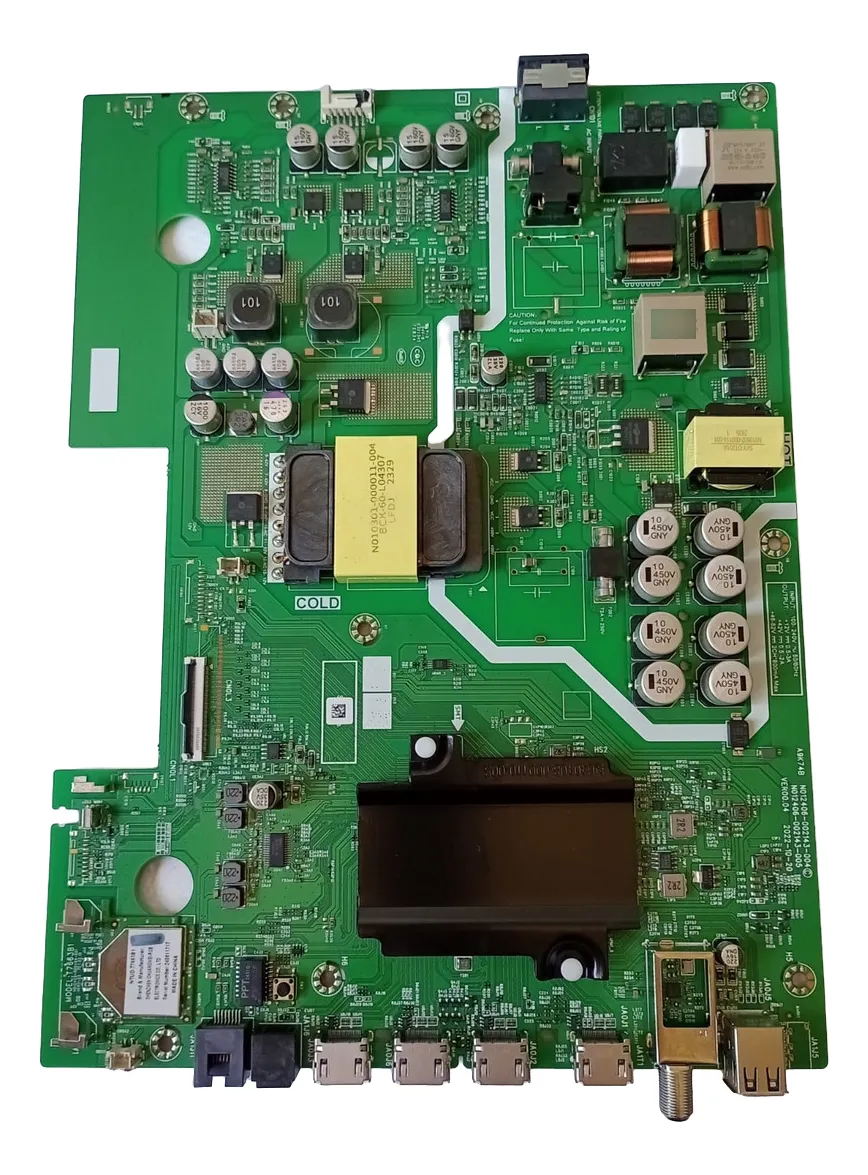

NOBLEX DR55X8580

Advertencia: modificar parámetros del menú de servicio sin respaldo de los valores originales puede dejar el equipo inoperable. Este acceso debe usarse únicamente con criterio técnico.

Encender el TV, seleccionar el modo CATV o TV y esperar aproximadamente 20 segundos.

Con control remoto numérico: presionar INPUT/SOURCE, ingresar la secuencia 3 1 9 5 y esperar que aparezca Factory/Service OSD Menus.

Primera alternativa sin números: después de pulsar INPUT/SOURCE, ejecutar la combinación Izquierda → Derecha → Izquierda → Derecha hasta abrir el menú de fábrica.

Segunda alternativa sin números: luego de INPUT/SOURCE, mantener presionada la tecla de ajustes hasta ver el teclado virtual en pantalla.

Con las teclas de navegación, seleccionar el código 3195, confirmar con OK, esperar unos segundos y presionar una sola vez Back para empezar a recorrer el menú service.

Tercera alternativa sin números: pulsar HOME, ingresar a la app E-manual y ejecutar la secuencia Izq - Der - Arriba - Abajo - OK.

Cuando aparezca Factory/Service OSD Menus, realizar únicamente los ajustes necesarios y documentar cualquier cambio antes de salir.

Para cerrar el modo service, presionar la tecla atrás varias veces hasta volver al modo cliente o apagar el televisor con power off.

Nota: Los métodos publicados son válidos tanto para el modelo NOBLEX DR55X8580 como para la plataforma 9K74B / A9K74B.

Si aparece la leyenda MODO M en la esquina superior izquierda, el televisor quedó en un modo técnico de fábrica y debe deshabilitarse desde el menú interno.

Entrar al modo de fábrica usando Input/Source + 3195; si esa vía no responde, ingresar por MENU → Opciones Avanzadas y cargar el mismo código.

Una vez abierto el menú de fábrica, acceder al apartado System Setting.

Deshabilitar las opciones HOTKEY y Aging Mode; si el menú lo muestra por separado, dejar Hotkey en off.

Apagar el TV, volver a encenderlo y comprobar que la leyenda ya no aparezca en pantalla.

Nota: La corrección consiste en sacar al equipo del modo de fábrica y devolverlo al modo cliente normal.

Este ajuste puede ser necesario después de reemplazar la mainboard, reinstalar firmware o recuperar datos de memoria. Se detectaron dos métodos: cambio directo desde service y carga por archivo USB.

El pack publicado reúne 7 logos UHD: BGH, TOP HOUSE, NOBLEX, PHILCO, SANYO, MOTOROLA y un logo genérico SMART TV.

Para el cambio directo desde service, seleccionar el modo CATV o TV, esperar 20 segundos, presionar INPUT/SOURCE e ingresar 3195 hasta ver Factory/Service OSD Menus.

Si no se dispone de control numérico o la secuencia no responde, utilizar cualquiera de los métodos alternativos detallados en el apartado de Menú Service / Modo Fábrica.

Dentro del menú interno, realizar el cambio de logo o marca disponible; si la opción deseada no aparece, continuar con el método de carga por USB.

Para el método USB, descomprimir el archivo descargado hasta obtener la carpeta Android_9216_tvconfig.

Copiar esa carpeta al pendrive y verificar que no haya otros archivos que interfieran con la lectura del televisor.

Con el TV encendido, insertar el USB y volver a ingresar al menú service de la plataforma.

Entrar en Update Datas, seleccionar Update Logo y confirmar con OK hasta que la pantalla informe Success.

Después de la carga, ingresar en Others y ejecutar Out Factory Reset para completar la actualización de datos.

Esperar el apagado automático, encender nuevamente el equipo y verificar que la marca de arranque haya quedado aplicada correctamente.

Nota: Si el logo buscado no aparece entre las opciones internas, la vía correcta es cargar el pack de logos por USB y luego ejecutar el reset de salida de fábrica.

El circuito de retroiluminación se basa en el controlador OZ9902EGN, con lazo de corriente constante y resistencias de sensado que determinan el nivel de trabajo de los LEDs.

Identificar el Canal 1 sobre el IC4B2: OZ9902EGN; las resistencias asociadas al pin 11 son R4B15, R4B16, R4B17, R4B18 y R4B19, todas de 2.7Ω. En algunas variantes puede existir además una resistencia de 1Ω.

Tomar como referencia las mediciones previas del Canal 1: VLED 50.9V, ILED 550mA y PLED 27.9W.

Ubicar el Canal 2 en el IC4B3: OZ9902EGN; las resistencias vinculadas al pin 11 son R4B63, R4B64, R4B66, R4B67 y R4B58, también de 2.7Ω, con posibilidad de una resistencia adicional de 1Ω según el display.

Usar como base las mediciones previas del Canal 2: VLED 50.9V, ILED 550mA y PLED 27.9W.

Para reducir corriente en el Canal 1, retirar dos resistencias de 2.7Ω; el ejemplo publicado menciona R4B15 y R4B16, aunque puede elegirse cualquier par dentro del conjunto listado.

Aplicar el mismo criterio al Canal 2, retirando dos resistencias de 2.7Ω; como ejemplo se publicaron R4B63 y R4B64.

Después de la modificación, los valores informados fueron VLED 47.3V, ILED 320mA y PLED 15.2W, con reducción aproximada del consumo del 45%.

Verificar luego el nivel de brillo, la corriente de salida y la disipación del circuito para no dejar el backlight demasiado tenue ni fuera de márgenes seguros.

Nota: La modificación publicada es orientativa y debe evaluarse en cada equipo según panel, cantidad de LEDs y respuesta real de luminosidad.

Se reportó un caso donde el backlight se apagaba aun con todos los LEDs en buen estado. El aporte técnico apunta al reemplazo de capacitores en las ramas LED y a la reducción de corriente para prevenir recurrencias.

Revisar el circuito de backlight y confirmar si los capacitores de las líneas LED trabajan con calentamiento excesivo.

En el Canal LED1+, reemplazar los originales 2 o 3 capacitores de 15µF / 160V (C0B3, C1B9, C1B16) por 2 capacitores de 47µF / 250V.

En el Canal LED2+, cuando esa rama esté presente, reemplazar los originales 2 capacitores de 15µF / 160V (C0B11, C1B10) por 2 capacitores de 47µF / 250V.

Complementar la reparación retirando resistencias de sensado para bajar la corriente de LEDs, siguiendo el informe específico de Bajar Corriente a LEDs / Backlight.

Reprobar el funcionamiento del televisor y confirmar que la falla del backlight haya quedado resuelta luego de ambos ajustes.

Nota: El aporte publicado indica que, tras el recambio de capacitores, el problema quedó solucionado; además se recomienda bajar corriente para evitar fallas futuras.

En el contenido entregado no aparece un post independiente de reset, pero sí se detectó una ruta concreta de restauración dentro del procedimiento de firmware.

Ingresar a Menú → Ajustes avanzados → Preferencias del dispositivo.

Abrir el apartado Información y entrar en Reset de fábrica.

Seleccionar Restaurar a los valores de fábrica y confirmar el proceso.

Nota: Esta ruta fue publicada como parte del cierre del proceso de reinstalación de firmware y sirve para dejar el equipo en estado limpio después de la carga.
