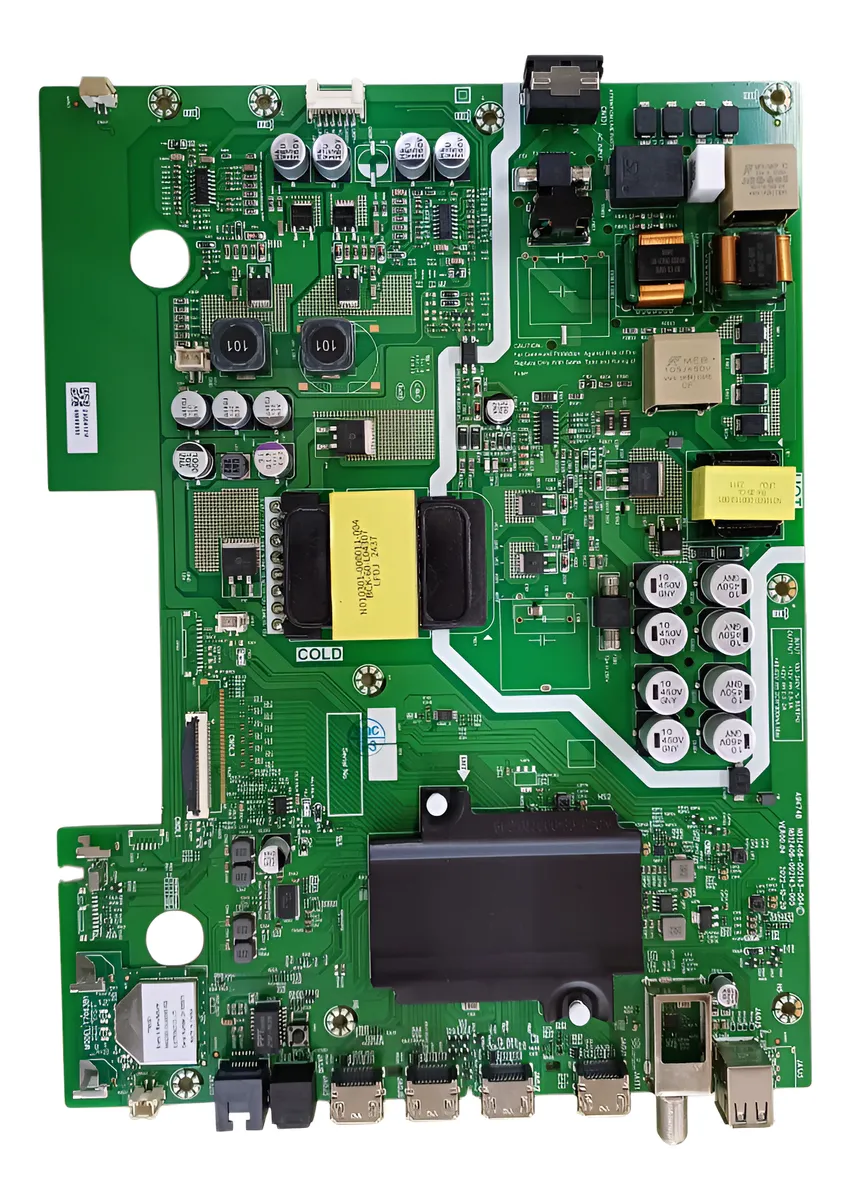

NOBLEX DR55X9500

Advertencia: modificar parámetros internos sin conocer su función puede dejar el TV inoperable. Antes de cambiar valores, registrar la configuración original.

Método 1 — Acceso con control numérico

Encender el televisor.

Seleccionar el modo CATV o TV.

Esperar aproximadamente 20 segundos.

Pulsar INPUT / SOURCE.

Ingresar la secuencia 3 1 9 5.

En pantalla se abrirá Factory / Service OSD Menus.

Para salir, presionar varias veces atrás / back hasta volver a modo cliente o apagar con power off.

Método 2 — Control sin números (cursor izquierda / derecha)

Encender el equipo y dejarlo en CATV o TV.

Esperar unos 20 segundos antes de continuar.

Presionar INPUT / SOURCE.

Ingresar con el cursor la secuencia Izquierda, Derecha, Izquierda, Derecha.

Se mostrará el menú Factory / Service OSD Menus.

Salir con back repetidas veces o con power off.

Método 3 — Control sin números con teclado virtual

Encender el TV y elegir CATV o TV.

Esperar alrededor de 20 segundos.

Pulsar INPUT / SOURCE.

Mantener oprimida la tecla de ajustes hasta que aparezca el teclado virtual en pantalla.

Con las teclas de navegación seleccionar el código 3195 y confirmar cada número con OK.

Esperar algunos segundos hasta que se active el menú de servicio.

Para comenzar a navegar el menú, presionar una sola vez back.

Para cerrar el menú, usar back varias veces o power off.

Método 4 — Acceso desde E-manual

Encender el TV.

Presionar HOME en el control remoto.

Ingresar a la aplicación E-manual.

Ejecutar la combinación Izq - Der - Arriba - Abajo - OK.

Aparecerá Factory / Service OSD Menus; para salir, usar back varias veces o apagar con power off.

Nota: Los métodos publicados para el chasis 9K74B / A9K74B coinciden con los reportados para NOBLEX DR55X9500. Conviene probar primero el acceso que corresponda al tipo de control remoto disponible.

Si en la esquina superior izquierda aparece la leyenda MODO M, el televisor quedó en un modo técnico o de fábrica.

Entrar al menú de fábrica con INPUT / SOURCE + 3195. Si ese acceso no funciona, abrir MENU → Opciones Avanzadas e ingresar 3 1 9 5.

Dentro de System Setting, desactivar HOTKEY y Aging Mode.

Apagar la TV y volver a encenderla para salir del modo de fábrica.

Comprobar que la leyenda MODO M ya no aparezca en pantalla.

Nota: El ajuste publicado deshabilita las funciones de fábrica que dejan visible la marca M en pantalla y devuelve el equipo al uso normal.

El cambio o restauración del logo puede ser necesario después de reemplazar la mainboard, reinstalar firmware o recuperar datos de memoria.

Método 1 — Cambio de logo desde el modo Service

Poner el televisor en CATV o TV y esperar unos 20 segundos.

Presionar INPUT / SOURCE e ingresar 3 1 9 5 para abrir Factory / Service OSD Menus.

Si el control no tiene teclas numéricas o el acceso falla, utilizar alguno de los métodos alternativos publicados en el informe de Menú Service / Modo Fábrica.

Modificar la marca o logo directamente desde el menú de servicio.

Si el logo requerido no aparece en la lista interna, pasar al método de carga por archivo USB.

Método 2 — Carga de logo mediante archivo USB

El pack informado reúne 7 logos UHD: BGH, TOP HOUSE, NOBLEX, PHILCO, SANYO, MOTOROLA y el logo genérico SMART TV.

Descomprimir el archivo y verificar que aparezca la carpeta Android_9216_tvconfig.

Copiar el contenido al pendrive y dejar el USB sin otros archivos.

Con el TV encendido, insertar el pendrive en uno de los puertos USB.

Entrar nuevamente al menú de servicio con el método compatible para ese control remoto.

Ir a Update Datas, elegir Update Logo y confirmar la ventana emergente hasta visualizar Success.

Después ingresar a Others, ejecutar Out Factory Reset, esperar el apagado y verificar el cambio al encender otra vez.

Nota: Cuando la lista de marcas del menú no contiene la opción necesaria, el método por USB permite cargar un logo compatible desde archivo externo.

El sistema de backlight está basado en el controlador OZ9902EGN, un driver de doble canal que regula la corriente de los LEDs mediante lazo de retroalimentación y resistencias de sensado conectadas al pin 11.

El informe aclara que los valores y componentes publicados corresponden a una configuración específica de mainboard y panel. Debe tomarse como referencia técnica y no como modificación universal para todas las variantes.

Verificar si el equipo utiliza uno o dos drivers de LED, ya que la cantidad de canales depende del display y de la cantidad de tiras instaladas.

En el Canal 1 (IC4B2: OZ9902EGN), las resistencias reportadas son R4B15, R4B16, R4B17, R4B18 y R4B19, todas de 2.7Ω. En algunas variantes puede existir una resistencia adicional de 1Ω.

Antes de la modificación, para ese canal se informaron 50.9V en VLED, 550mA en ILED y 27.9W de potencia.

En el Canal 2 (IC4B3: OZ9902EGN), las resistencias indicadas son R4B63, R4B64, R4B66, R4B67 y R4B58, también de 2.7Ω, con la posibilidad de una resistencia de 1Ω según versión.

Las mediciones previas publicadas para el segundo canal también fueron 50.9V en VLED, 550mA en ILED y 27.9W.

Para reducir corriente en el Canal 1, retirar dos resistencias de 2.7Ω; el informe menciona como ejemplo R4B15 y R4B16, aunque puede retirarse cualquier par de la lista.

Para el Canal 2, retirar otras dos resistencias de 2.7Ω; como referencia se citan R4B63 y R4B64.

Luego de la modificación, se reportaron 47.3V en VLED, 320mA en ILED y 15.2W de potencia.

El resultado informado fue una reducción visible de brillo y un descenso del consumo cercano al 45%. Después del cambio conviene medir corriente de salida y confirmar que la disipación del OZ9902EGN permanezca dentro de márgenes seguros.

Nota: La modificación es tentativa y debe evaluarse en cada reparación. Bajar corriente mejora exigencia térmica y consumo, pero también reduce el brillo del backlight.

Aporte publicado para un caso donde el backlight se apagaba aun con todos los LEDs en buen estado.

Se observó sobrecalentamiento en los capacitores del circuito de backlight.

En el canal LED1+, los componentes originales eran 2 o 3 capacitores de 15µF / 160V identificados como C0B3, C1B9 y C1B16.

El reemplazo sugerido para esa rama fue por 2 capacitores de 47µF / 250V.

En el canal LED2+, usado solo en algunos modelos, se reportaron originalmente 2 capacitores de 15µF / 160V en C0B11 y C1B10.

Para esa segunda rama se indicó instalar 2 capacitores de 47µF / 250V.

Después del recambio, el aporte informa que la falla quedó completamente solucionada.

Como medida preventiva adicional, también se recomendó retirar las resistencias del circuito para bajar corriente de LEDs, siguiendo el informe específico de Bajar Corriente a LEDs / Backlight.

Nota: El caso reportado apunta a una falla del circuito de backlight aun con tiras LED funcionales. La combinación de recambio de capacitores y reducción de corriente fue la solución que dio resultado en el aporte técnico publicado.
