PHILCO PL3219

Descargas PHILCO PL3219: firmware, diagramas/circuitos, dumps y manuales técnicos (PDF/ZIP/RAR)

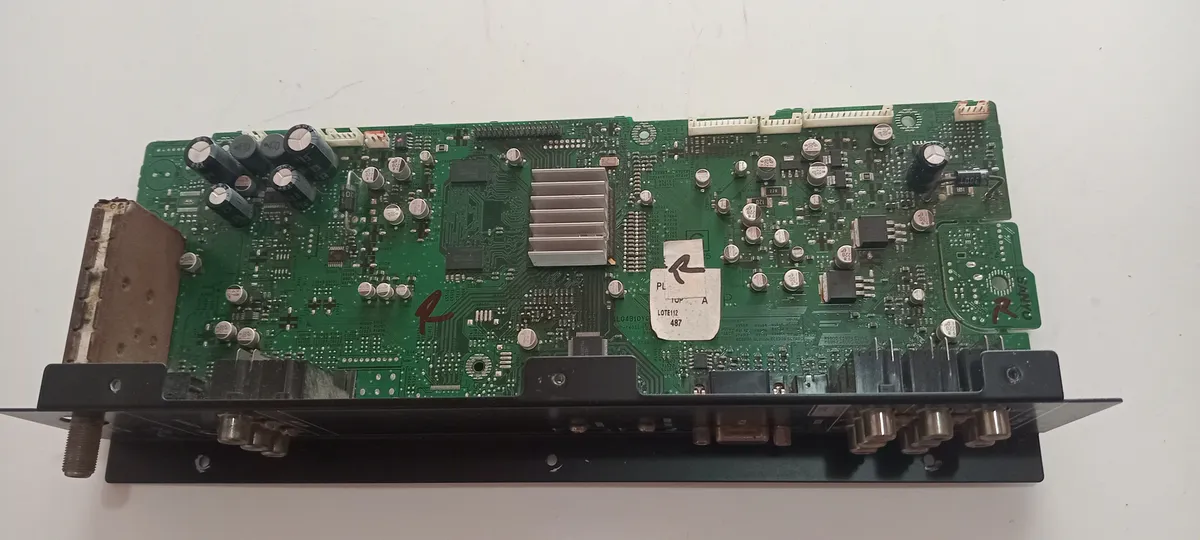

Marca: PHILCO Modelo: PL3219 Placa: 1LG4B10Y0310A_A Chasis: UH4-L (ref. UH4B)
PHILCO PL3219
Descarga disponible a miembros con suscripcion activa.
DESCARGAS DISPONIBLES PARA MIEMBROS
Firmware, diagramas, manuales y memorias
  • Firmware — PHILCO PL3219 (Main 1LG4B10Y0310A_A / Panel LC320WXN)
  • Diagrama / Circuito de la fuente — LCD32XH06 (familia LCD32XH6 / PL3219)
  • Manual Service — PHILCO PL3219
  • Manual de usuario — PHILCO PL3219
  • Datos de Memoria / DUMP — PHILCO PL3219 (25X16 / T315XM02)
Información técnica
Información técnica PHILCO PL3219
Datos técnicos y documentación disponible
Info detallada

Info detallada

Ficha
Empresa / Marca
PHILCO
PL3219
Modelo
PL3219
Chasis
UH4-L (ref. UH4B)
Matriz
SANYO LCD32XH6
Control remoto
JXMTS
Modelo compatible
NOBLEX 32LC815H · SANYO LCD32XH6
Placas y conectividad
MainBoard
1LG4B10Y0310A_A
Panel Display
LC320WXN-SAC1 · 1366×768 · 60Hz · LVDS (1 ch, 8-bit) · LVDS-30P1C8B-015F
Panel Display
LGD LC320WXN-SBA1 · 1366×768 · 60Hz · LVDS (1 ch, 8-bit) · LVDS-30P1C8B-020K

Documentación técnica

Manual Service — PHILCO PL3219
Manual_Service_PL3219
18.34 MiB Descargado 1045 veces Descarga VIP
Manual de usuario — PHILCO PL3219
Sin Info: por el momento
Descargas: No especificadas Descarga VIP
Circuito de la fuente — LCD32XH06
Sin Info: por el momento
Descargas: No especificadas Descarga VIP
Nota: cambiar configuraciones internas sin conocimiento técnico puede provocar daños permanentes.

Firmware por USB — PHILCO PL3219 (Main 1LG4B10Y0310A_A / LC320WXN)

Firmware por USB

PHILCO PL3219 — Firmware (Main 1LG4B10Y0310A_A / Panel LC320WXN)

Paquete aportado para esta combinación de main y panel
Instrucciones

Instrucciones de instalación con pendrive

  • Sin Info: por el momento (no se publicaron pasos de actualización/instalación para este firmware).

Referencia del aporte: firmware informado para main 1LG4B10Y0310A_A y panel LC320WXN.

  • main 1LG4B10Y0310A_A.rar (406.96 KiB) (Descargado 132 veces)
    DESCARGA SOLO PARA MIEMBROS
Dump memoria
Datos de Memoria / DUMP — PHILCO PL3219
Archivo de memoria para recuperación cuando el sistema no inicia o queda bloqueado.
DUMP 25X16 MEMORIA T315XM02 PL3219

Archivos de memoria — PHILCO PL3219

Descarga disponible a miembros con suscripcion activa.

ARCHIVOS DISPONIBLES
Dump 25X16 — PHILCO PL3219 (Pantalla T315XM02)
Archivo: T315XM02 25X16.rar
Tamaño: 466.63 KiB
Descargado 152 veces
DESCARGA SOLO PARA MIEMBROS

Instrucciones de regrabación — PHILCO PL3219

PROCEDIMIENTO
Sin Info: por el momento (no se detallaron pasos de lectura/escritura para este DUMP).
NOTA TÉCNICA

Nota: En PHILCO PL3219, un dump es literalmente un volcado de memoria: lo que estaba guardado dentro del chip se guarda en un archivo (normalmente .bin). Sirve para restaurar la memoria si quedó corrupta por una actualización fallida, corte de luz o firmware incorrecto, permitiendo que el equipo vuelva a encender.

Soporte y aportes — PHILCO PL3219
Menú Service • No enciende • Standby/bloqueo • Reparación fuente • Reforma main (UH4B) • Aportes
Service No enciende STBY/Bloqueo Fuente Main (UH4B) Aportes

Menú Service / Modo Servicio — PHILCO PL3219

Advertencia: cambiar parámetros del menú de servicio sin comprender su función puede dejar el TV con fallas permanentes.

Mantener presionado MENU en el televisor.
Mientras sostenés MENU, presionar MUTE en el control remoto.
Para salir del modo servicio, usar BACK o MENU.
Los cambios realizados quedan guardados automáticamente en EEPROM.

Nota: Antes de modificar valores, conviene anotar configuraciones originales para poder volver atrás.

Informe técnico: No enciende / vuelve a STBY — PHILCO PL3219

Síntoma reportado: el TV no enciende, o intenta arrancar y regresa a la condición de standby.

Caso documentado como “No enciende” para este modelo (PL3219).
La solución completa fue referenciada a otro informe, sin detalle técnico dentro de este texto.

Nota: En diagnósticos “no enciende”, suele ser clave separar si el bloqueo viene por fuente o por mainboard (ver paneles siguientes).

Diagnóstico: queda en STBY y no responde — PHILCO PL3219

Caso reportado: con el TV en standby se observan tensiones presentes, pero el equipo no reacciona ni con POWER ni con el control.

Medir 5V de standby con el equipo en reposo (se reportó presente).
Probar desconectando la placa main y verificar si siguen apareciendo tensiones altas (por ejemplo, 24V).
Interpretación sugerida: si con main desconectada persisten 24V, la fuente podría estar fuera del comportamiento esperado de standby; si no aparecen, se sospecha que la main “mantiene” orden de encendido/bloqueo.

Nota: En el intercambio se destaca que en standby normalmente debería quedar activa solo la línea de 5V, y el resto depender del comando de encendido.

Fuente: no enciende / standby — reemplazo de zener (D638 / D1605)

En informes de la familia UH4, se menciona el reemplazo de zener de 16V (1/2W) como parte de la solución cuando el TV intenta encender y vuelve a standby.

Reemplazar zener D638 = 16V (1/2W) en la placa fuente (según el informe).
Reemplazar zener D1605 = 16V (1/2W) en la misma etapa indicada.
Para montar zener “comunes”, se indicó retirar los zener SMD y colocar los nuevos respetando la orientación (la banda negra marca el cátodo).
Referencia de conexión mencionada: el cátodo de D1605 se comunica a la base del transistor; el cátodo de D638 se comunica con el PIN12 de IC633.

Nota: Se remarcó que la línea de 5V standby debe estar correcta para que el resto de la fuente funcione en etapas posteriores.

Fuente: guía de medición y reemplazos (Q601 / IC602 L6562A)

En una reparación documentada (misma familia de fuente), se listaron componentes y una secuencia de pruebas para aislar la falla.

Componentes indicados en el caso: Q601 STF13NK50N, IC602 L6562A, D610 1N4148, resistencias R620/R622 0.22Ω, R621 10Ω, R624 10Ω, R636 10K, R623 1K.
Secuencia sugerida: reemplazar lo quemado y probar sin Q601; además, retirar Q602 y Q604 para aislar etapas.
Medir VCC en pin 8 de IC602 (L6562). Si se dispone, verificar pulsos con osciloscopio en pin 7.
Con la etapa funcionando, se mencionó que el capacitor C647 debería elevarse de ~300V a ~385V (aprox.).
Si las mediciones resultan correctas, reinstalar Q601 y luego volver a colocar Q602/Q604 para prueba final.

Nota: También se sugirió revisar elementos que alimentan a IC602 (por ejemplo, regulador Q1606 y zener de 16V mencionados en el intercambio).

Mainboard (UH4B): STBY/bloqueo/pantallas — reforma con LM317

Informe para familia UH4B (incluye PHILCO PL3219): no enciende, pasa a standby, se bloquea y puede quedar con pantalla blanca/verde/roja/violeta.

Reemplazar el diodo D7532 en la main (se citó como 1N5400; se reportó compatible 1N5408).
Retirar el regulador IC5503 (regulador de 1.8V) y reemplazarlo por LM317.
Configurar el LM317 con resistencias: R1 = 220Ω (de Vout a Adj) y R2 = 100Ω (de Adj a masa) para obtener ~1.8V en Vout.
Agregar un divisor resistivo: dos resistencias de 1KΩ en serie desde Vout (1.8V) hacia masa; en el punto medio se obtiene ~0.9V.
Conectar el punto medio (~0.9V) al pin positivo de C5521 (según lo indicado en el informe).

Nota: Se mencionó que algunas variantes de placa pueden tener serigrafía distinta (números y reguladores no siempre coinciden), por lo que conviene ubicar la etapa por su conexión con D7532 y la línea de regulación.

Aportes: variantes y casos reportados (familia UH4)

Caso (pantallas de colores / cuelgues): se sugirió revisar otros reguladores de la main y se mencionó la posibilidad de relación con memoria.
Solución alternativa documentada: retirar IC7506 y colocar un módulo step-down ajustado a 1.2V entre el ánodo de D7532 y el punto donde iba la salida del regulador (pin 2).
Variante reportada: usar AZ1117 1.8 como alternativa más simple, manteniendo el divisor resistivo para obtener 0.9V en el punto requerido.
Aporte adicional: se mencionó un puente directo tras el “diodo grande” por caída de tensión en resistencias en paralelo; se señaló que el micro levantaba temperatura y se usó disipador para estabilizar.
Caso de fuente intermitente: se recomendó verificar capacitores (ej.: C617, C1628, C652, C627, C643 de 47µF/50V; C655 100µF/50V; C1632, C1629 100µF/16V) por fuera de valor/ESR alto.

Nota: Estos aportes son experiencias reportadas por usuarios/técnicos. Si la falla es de hardware distinto (panel/backlight/fuente), puede requerir diagnóstico específico por etapas.
